 ED2670A/ED2672A耐压试验仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED2670A、ED2672A

【设备名称】：耐压测试仪

【数据来源】：原厂说明书

【标签】：交流耐压测试仪，5kV耐压，漏电流检测，定时耐压，遥控接口，安规耐压，JB/T7082-93

ED2670A（数显）/ED2672A交流耐压测试仪依据JB/T7082-93以及UL、IEC、ISO等国内外安规标准设计；用于家用电器、电机、变压器、电缆、开关插座、整机电子产品等绝缘耐压检测；三窗口LED同时显示时间、漏电流、输出电压；配备遥控接口，支持手动、定时、流水线自动测试；漏电流超标自动切断高压并声光报警，适用于生产流水线、质检实验室。

技术指标：

|项目|ED2670A（数显）|ED2672A|

| ---- | ---- | ---- |

|输出交流电压|0-5kV|0-5kV|

|漏电流量程|0-2-20mA|0-2-20-100mA|

|定时时间|0-99s±0.3s|0-99s±0.3s|

|变压器容量|100VA|800VA|

|输出波形|50Hz正弦波|50Hz正弦波|

|供电电源|AC220V±22V，50Hz±1Hz|AC220V±22V，50Hz±1Hz|

|工作环境|0-40℃，相对湿度＜75%|0-40℃，相对湿度＜75%|

|外形尺寸|318×255×168mm|318×255×168mm|

|整机重量|15kg|17.5kg|

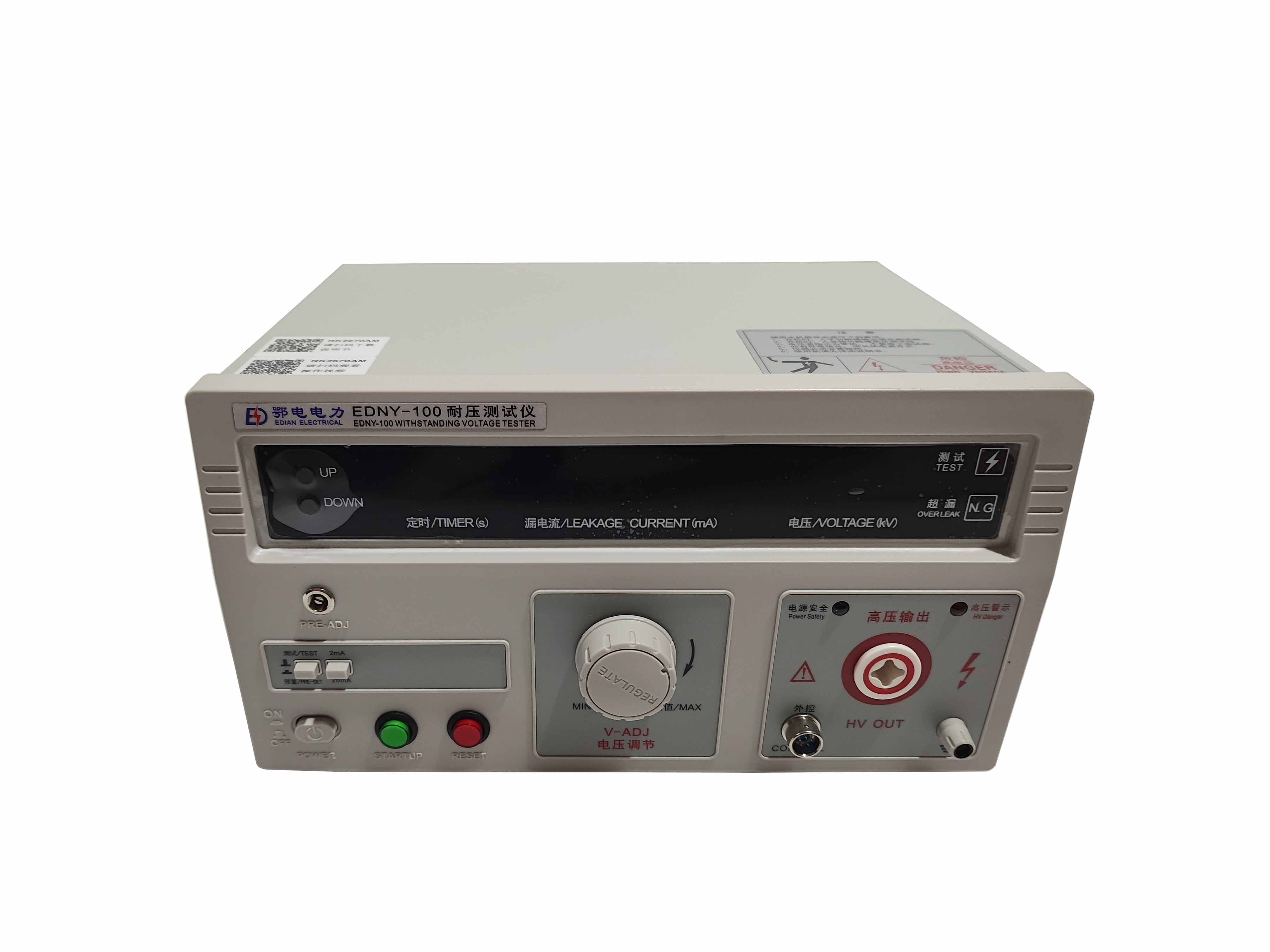

面板部件：

电源开关、电源指示灯、启动按钮、复位按钮；定时开关、时间拨码盘；漏电流档位选择、漏电流预置开关、预置调节旋钮；电压调节旋钮；时间、漏电流、电压LED显示窗口；遥控接头；交流高压输出端子、接地端子；测试指示灯、超漏报警指示灯；ED2672A额外配置100mA量程档位。

工作原理：

220V市电经调压升压输出交流高压施加被试品；绝缘劣化时漏电流超过设定阈值，控制回路立即切断高压，同时蜂鸣器、超漏灯报警。

操作流程：

>安全前置：操作人员佩戴绝缘手套，脚下垫绝缘垫；接线必须在高压归零、复位状态下进行；设备外壳可靠接地。

1、接线：可靠接好地线，连接被试品；确认高压输出为0，处于复位状态。

2、参数设置：设置试验电压；选择漏电流量程，按下预置开关设定漏电流报警阈值。

3、手动测试：定时开关弹出（关闭定时）；按下启动，测试灯亮；调节电压旋钮升至目标试验电压；测试完成按复位，高压归零；漏电流超标则自动报警，判定试品不合格，按复位消除报警。

4、定时测试：拨码盘设置测试时长，闭合定时开关；启动升压至设定电压；计时结束自动切断高压；超漏则声光报警。

5、流水线自动模式：适配批量作业，结合定时自动启停；超漏后必须拆除不合格试品，手动复位才可再次自动启动。

特殊试品-电容器耐压要点：

电容器存在充电容性电流，容易误报警；需要缓慢升压；提前计算容抗与回路电流，报警阈值设置大于回路工作电流；禁止多只电容并联同时耐压；仪器停机后5秒内禁止触碰高压探头，防止残余电荷电击。

遥控接口：

5芯遥控插座；黄色-启动，绿色-复位，灰色-地，红色-+12V；2-5为启动控制端，3-4为复位控制端，可外接外部控制系统。

成套配件：

主机1台、测试探头1付、电源线1根、5A保险丝2只、遥控接头1付、说明书2份、检验报告、合格证、保修卡、质量反馈单各1份。

注意事项：

1、操作全程佩戴绝缘手套，脚下绝缘垫；设备外壳必须可靠接地。

2、接线、拆卸试品必须在高压归零、复位状态下操作。

3、禁止输出地线和交流电源线短路；尽量避免高压直接对地短路。

4、仪器空载时出现微小漏电流属于正常现象。

5、禁止阳光直晒，避免高温、潮湿、多尘环境。

6、仪器每年送计量机构或原厂检定。建议选配交流稳压电源。

简易故障排查：

开机误报警：检查556/324芯片、蜂鸣器、测试线缆；

无法启动：检查556芯片、启动按键、继电器；

不能定时/时间异常：检查4025、4060、9013元器件；

电压调不上：调压器损坏、继电器烧毁；

显示异常：检查对应显示芯片、电阻、二极管等；

>提示：内部为高压电路，故障交由厂家维修，用户禁止拆机。

保修条款：发货起三个月缺陷包换；三年内免费维修；三年以上有偿终身维修；人为损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:安规交流耐压测试仪

[设备型号]:ED2670A、ED2672A

[核心用途]:电器、电机、变压器、电缆等产品交流绝缘耐压测试，漏电流超限保护，支持流水线自动测试、遥控外接控制

[显示交互]:三窗口LED，同步显示试验时间、漏电流、输出电压；超漏声光报警

[工作模式]:手动耐压、定时耐压、流水线自动耐压；遥控外部启停控制

[关键能力]:0-5kV交流输出；多档漏电流报警；超时/超漏自动切断高压；遥控接口适配自动化产线

[供电规格]:AC220V±22V 50Hz

[性能参数]:ED2670A容量100VA；ED2672A容量800VA；最大漏电流分别20mA、100mA；计时0-99s

[危险禁忌]:操作佩戴绝缘防护；外壳可靠接地；接线操作必须复位归零；电容器测试注意残余电荷，停机5s内勿触碰高压探头；故障禁止私自拆机维修
