TPXB-D型调感式变频串联谐振耐压试验装置设备知识库

【文档类型】：设备操作知识库

【设备型号】：TPXB-D

【设备名称】：调感式变频串联谐振耐压试验装置

【数据来源】：原厂说明书

【标签】：变频串联谐振，交流耐压，35/110kV电缆，开关，变压器，DSP控制，全自动/手动试验，电抗器串并联，Q值，分段耐压，故障排查

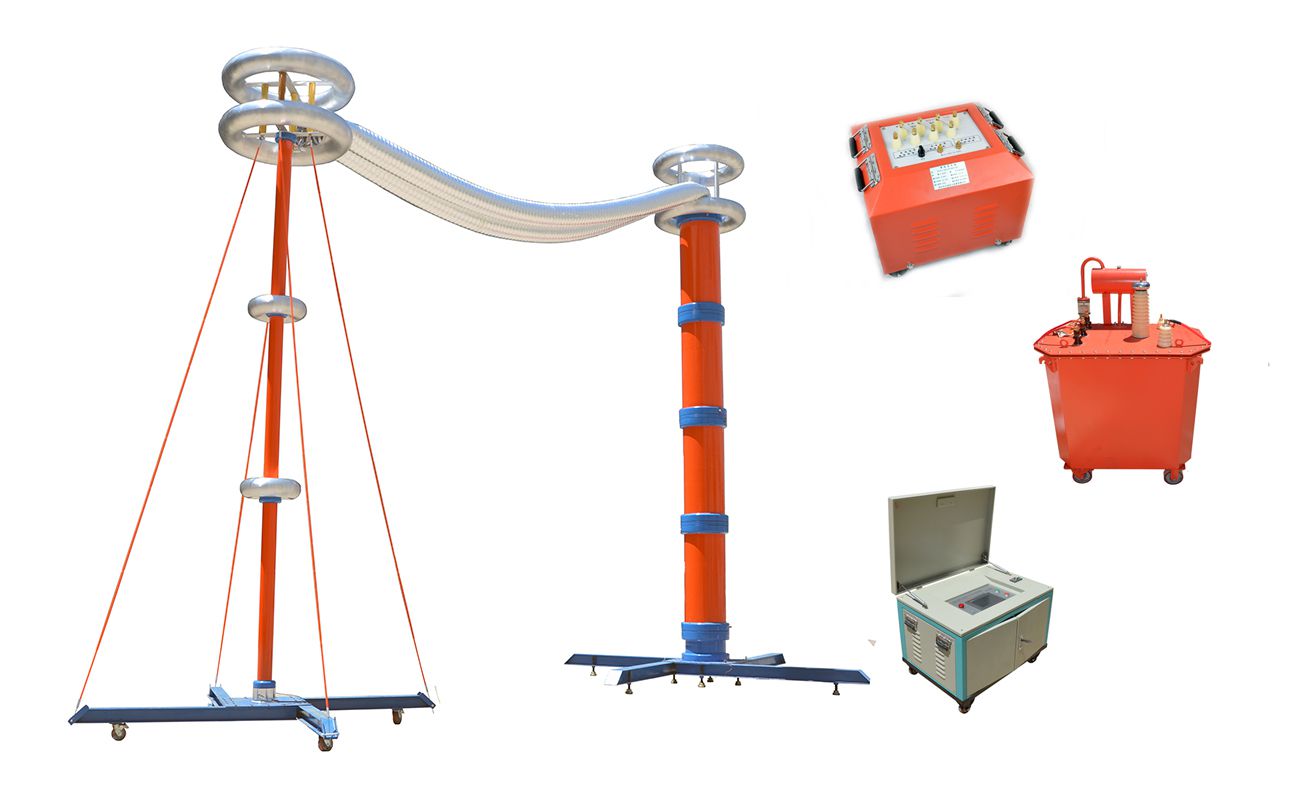

TPXB-D调感式变频串联谐振耐压试验装置，依据RLC串联谐振原理，主要用于35kV、110kV电力电缆、开关、电力变压器的交接及预防性交流耐压试验；整套设备由变频电源、激励变压器、干式高压电抗器、电容分压器组成；依靠谐振升压，对现场供电电源容量要求低，输出波形质量好；试品击穿时回路迅速脱谐，限制故障电流，避免试品被大电流二次灼伤；支持全自动、半自动、手动三种试验模式，触摸屏操作，可存储50组试验记录，U盘导出数据，适配变电站、电力检修现场高压耐压作业；遵循GB50150-2006、DL/T849.6-2004等标准。

技术指标：

1、电源输入：三相AC380V可满负荷运行；单相AC220V仅允许1/2负载运行；

2、频率调节：20-300Hz，0.1Hz步进，频率不稳定度≤0.02%；

3、输出波形畸变率＜1.0%；测量精度1.0%；

4、品质因数：装置自身Q＞50；带试品工作Q＞30；

5、额定条件下可连续工作60min；

6、保护功能：过压、过流、零位启动、闪络（失谐）、欠压、紧急停机保护；闪络可记录击穿电压；

7、硬件配置：75kW变频电源；激励变压器37.5kVA；单节电抗器78.5kVA/35kV，共16节，可自由串并联组合；电容分压器额定280kV，电容量500pF，精度1.0%；

8、存储能力：本机保存50组试验记录，支持U盘导出；

9、电抗器：干式自冷，环氧树脂绝缘筒，卡槽式叠装，温升＜60℃，工作频率20-300Hz；

10、激励变压器：B级绝缘，内置高低压静电屏蔽层，多档输出5.5/11/22kV；

11、电容分压器：20-300Hz内分压比稳定，介损≤0.0025。

系统硬件组成：

1、变频电源（主控单元）：DSP平台，触摸彩屏，可外接鼠标；具备参数配置、参数计算、文件管理；可显示电压、频率、电流、耐压时间、电压-频率曲线；具备急停、复位按键，分压器信号输入接口、接地端子；

2、激励变压器：实现电压变换与电气隔离，多档位输出，根据试品工况选择输出抽头；

3、高压电抗器：多节独立干式电抗器，可串联、并联，灵活改变总电感，适配不同电容量试品；

4、电容分压器：采集高压信号反馈至变频电源，用于电压测量和保护；

5、配套高压测试线缆、接地线。

主要功能特点：

1、三种工作模式：全自动模式（自动扫频-找谐振-自动升压-分段计时-自动降压）；半自动；手动模式（手动调频调压）；

2、分段耐压：支持最多三段试验电压、分段计时，满足阶梯升压耐压需求；

3、自动稳压，电压稳定度1.5%；可设置扫频起止频率，加快调谐速度；

4、多重硬件软件保护：过压、过流、闪络失谐、零位启动、欠压、紧急停机；试品闪络记录击穿电压；

5、电感-电容-频率互算工具，辅助前期容量选型；

6、非易失存储50条试验记录，U盘导出，查看历史曲线数据；

7、电抗器卡槽叠装，单件重量轻，便于现场搬运组合。

被试品与电抗器配置选型：

1、35kV电缆：依据电缆长度选择电抗器串并联节数；

2、110kV电缆：4节电抗器串联，根据电缆长度增加并联组数；

3、35kV开关：3节电抗器串联，激励变5.5kV；

4、110kV变压器：5节电抗器串联，激励变11kV，配280kV分压器；

5、110kV开关：8节电抗器串联，激励变22kV，配280kV分压器。

操作流程：

1、前期接线：严格按照对应试品接线图完成接线；设备外壳全部可靠接地；核对电抗器串并联组数、激励变抽头、分压器变比；设置安全围栏，人员远离高压区。

2、上电开机：接入380V/220V电源，合上电源开关，液晶点亮；观察散热风扇，风扇不转不可开展试验；过热需断电静置冷却。

3、参数配置：

   - 设置起止扫描频率，初次试验建议30-300Hz；已知谐振频率可缩小扫描区间；

   - 设置起始电压：高Q试品电缆/变压器30-50V；低Q试品发电机50-70V；

   - 设置一至三段试验电压、耐压时间，不用的阶段置0；

   - 设置分压器变比（单节1500，两节串联3000）；

   - 保护参数：过压保护一般为试验电压1.1倍；过流保护设置装置额定电流；闪络保护按需设置。

4、自动试验流程：确认安全距离，点击开始试验；系统自动扫频搜寻谐振点；找到谐振后自动升压；到达设定电压开始耐压计时；计时结束自动降压回零；保存试验数据。

5、手动试验流程：手动调频寻找谐振峰，再手动升压，到耐压值后手动启动计时；耐压完成手动降压回零。

6、试验结束：电压回零后，方可拆除高压接线；可U盘导出试验报告。

故障排查：

1、风扇不启动：保护动作未复位；功率模块过热，断电静置冷却后复位重启；仍异常联系厂家，禁止拆机。

2、自动调谐找不到谐振点：检查整套系统接地；检查各部件通断（励磁变、电抗器、分压器信号线）；检查接线有无开路。

3、升不到试验电压：电抗器电感与试品电容不匹配；试品损耗大Q值过低；励磁变档位不合适；高压引线过长；可调整电抗器组合、增加补偿电容、缩短高压引线。

重要安全与维护要点：

1、高压试验至少2名持证试验人员，严格执行高压试验安全规程，设置安全隔离。

2、必须确认所有设备外壳可靠接地；严禁带电插拔测试线缆。

3、供电选择：做额定容量试验必须用三相380V；220V仅半负载使用。

4、电抗器叠装卡槽连接牢固，高压引线尽量缩短，优先使用防晕高压线缆。

5、试验完毕确认高压完全回零，对试品充分放电后再拆线。

6、运输做好减震；电抗器避免猛烈磕碰；存放保持干燥通风。

7、内部无可供用户维修部件，故障联系厂家售后，禁止私自拆机。

遵循标准：GB50150-2006，DL/T 849.6-2004，GB10229.88，DL/T596-1996，IEC358(1990)

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；高压作业做好安全隔离，试品试验后充分放电。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、错误接线造成损坏不在保修范围。

[设备类型]:调感式变频串联谐振交流耐压试验装置

[设备型号]:TPXB-D

[核心用途]:35kV/110kV电缆、开关、变压器的交接、预试交流耐压试验；谐振升压，试品击穿限制故障电流；支持分段耐压，存储导出试验报告

[显示交互]:DSP触摸屏，可外接鼠标；电压-频率实时曲线；参数配置；电感电容频率互算；本机50组记录；U盘导出数据

[工作模式]:全自动、半自动、手动试验；自动扫频找谐振；多段阶梯升压计时；闪络保护记录击穿电压

[关键能力]:电抗器多节自由串并联组合；Q值高；试品击穿脱谐限流；分段耐压；U盘导出试验记录；多重电气保护

[供电规格]:三相AC380V（满负荷）；单相AC220V（仅半负载）

[性能参数]:频率20-300Hz；波形畸变＜1%；测量精度1.0%；自身Q＞50；额定工况连续60min；16节35kV电抗器；280kV电容分压器

[危险禁忌]:高压试验至少两人操作，设安全围栏；设备外壳可靠接地；试验结束试品充分放电再拆线；380V用于满负荷试验；电抗器正确串并联；风扇异常禁止试验；禁止私自拆机维修
