MTP-6000B光数字继电保护测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：MTP-6000B

【设备名称】：光数字继电保护测试仪

【数据来源】：原厂说明书

【标签】：智能变电站，光数字继保，IEC61850-9-2，FT3 IEC60044-8，SMV采样值，GOOSE报文，SCD/ICD/CID解析，虚端子，报文分析，COMTRADE回放，同步对时

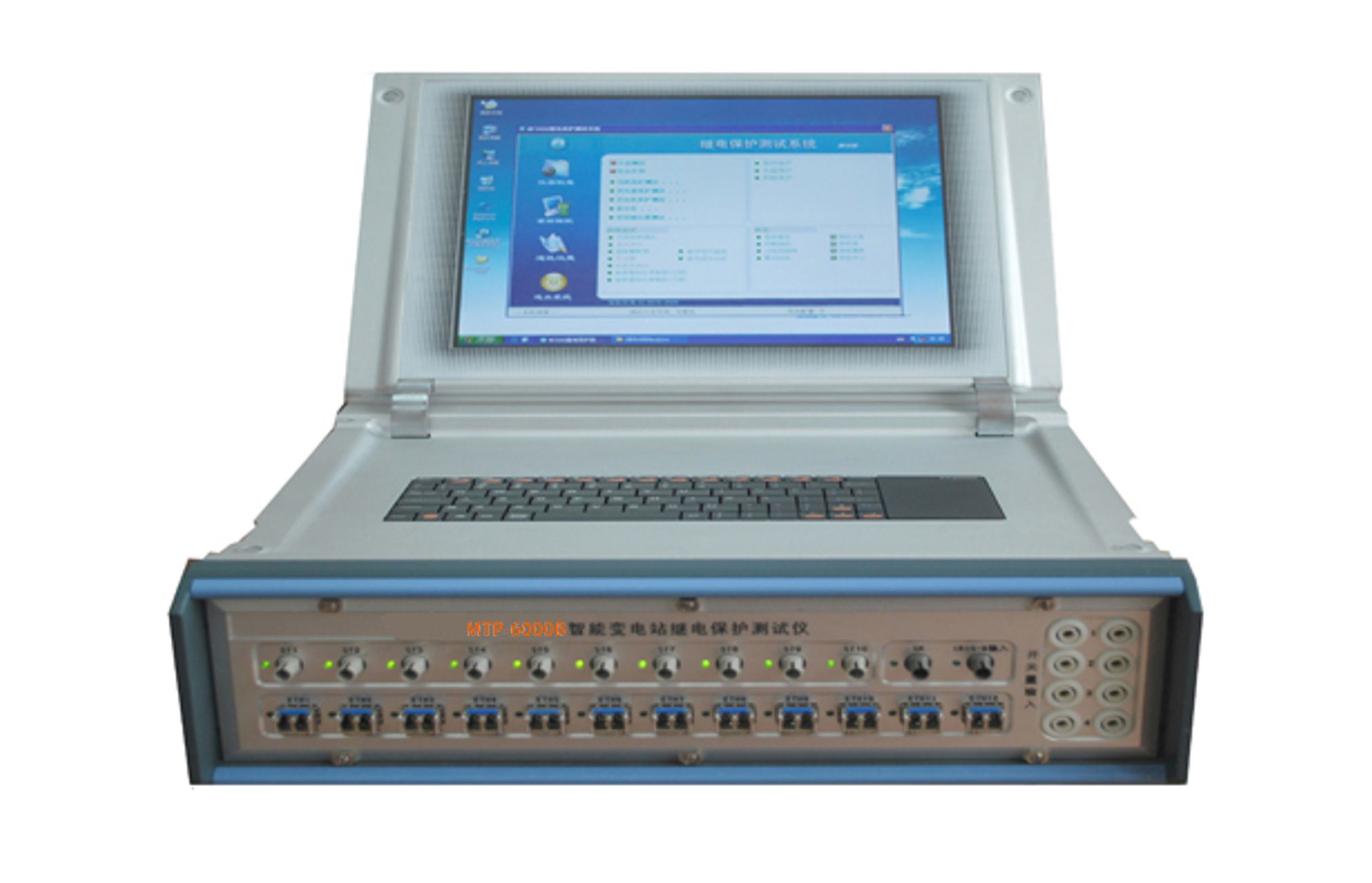

MTP-6000B光数字继电保护测试仪面向IEC61850智能变电站，兼顾光数字报文测试与小信号模拟量输出，可外接功放扩展功率输出；支持FT3(IEC60044-8)、IEC61850-9-2 SMV采样值收发、GOOSE报文收发；可导入SCD/ICD/CID模型文件自动配置通道；具备报文侦听、示波、录波、异常报文模拟（丢帧、失步、飞点、品质位异常）；支持GPS、IRIG-B、IEEE1588多种同步对时；自带12.1寸工控显示屏，本机独立运行，也可外接PC操作；适配线路、母线、变压器、发变组、备自投等数字化保护装置闭环测试。

技术参数与硬件接口：

1、光接口

- 光网口12对LC（100Base-FX）：任意配置IEC61850-9-2 SMV、GOOSE收发；多模光纤1300nm，传输距离＞1km；

- 光串口12个ST：10路FT3（IEC60044-8）输出、1路FT3输入、1路B码输入；850nm多模光纤，传输距离＞1km；

- 以太网口：10/100M；内置GPS-SMA接口；光B码ST接口。

2、模拟小信号输出：12路电压小信号；精度≤0.1%；分辨率215μV；噪声＜1mV；频率0-1000Hz；相位±360°；输出低至40mV仍保持高精度，0.05级总体指标；可外接功放实现大功率模拟量输出。

3、开关量：8对开入（兼容空接点、0-250V有源接点）；8对开出，含4对通用空接点、4对快速开出。

核心功能特点：

1、报文输出：10路FT3(IEC60044-8) SMV输出；8组IEC61850-9-2 SMV输出；12组GOOSE输出，8组GOOSE输入；光口收发可灵活分配。

2、报文侦听解析：自动侦听SMV/GOOSE报文；报文示波，解析幅值、角度、频率；自环测试；报文记录、在线告警、离线报文分析。

3、模型解析：完整导入ICD/CID/SCD文件，自动配置通道系数、ASDU、采样率、GOOSE参数，支持虚端子测试。

4、异常报文模拟：可模拟丢帧、失步、飞点、错序、品质位无效、错值，考核IED对过程层异常工况容错能力。

5、对时方式：GPS、IRIG-B光B码、IEEE1588网络对时，保障多光口输出同步。

6、试验模块：线路保护、母线保护、主变保护、发变组、备自投；支持COMTRADE标准波形回放。

7、混合测试模式：光数字报文、模拟小信号、硬开入开出、GOOSE报文多种组合，适配不同类型保护；本机12.1寸大屏操作或外接电脑控制。

操作简要流程：

1、硬件连接：仪器外壳可靠接地；按测试需求选用对应多模光纤连接光口与保护/MU设备；小信号、硬开入开出按需接线；接入对时信号（GPS/B码/1588）保证同步。

2、工程配置：导入SCD/ICD/CID模型文件，自动生成通道配置；也可手动配置SMV、GOOSE参数、光口分配。

3、报文检查：开启报文侦听，核对接收报文的采样值、GOOSE变位正常，无异常告警。

4、选择测试模块：保护定值测试、状态序列、故障模拟、COMTRADE回放、虚端子测试、异常报文注入等。

5、闭环试验：通过GOOSE/硬开入接收保护跳闸信号，GOOSE/硬开出模拟断路器位置，完成闭环试验。

6、试验结束，停止报文输出，保存报告，拆除光纤及接线。

注意事项：

1、使用50/125μm或62.5/125μm多模光纤；FT3用850nm，9-2光网口用1300nm，不可混用；光纤端面保持清洁，避免弯折过度。

2、光口不要直视发光口，防止激光伤眼。

3、同步对时对数字保护试验至关重要，根据现场条件选用GPS / IRIG-B / IEEE1588。

4、导入SCD文件优先核对通道映射、比例系数，防止配置错误。

5、模拟异常报文仅用于试验，禁止接入运行中实际一次系统设备。

6、内部无可供用户维修部件，故障联系厂家售后，禁止私自拆机。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；不要直视光口激光输出。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、错误接线、光纤端口损坏不在保修范围。

[设备类型]:光数字继电保护测试仪（智能变电站继保测试仪）

[设备型号]:MTP-6000B

[核心用途]:智能变电站数字化保护、合并单元IED测试；SMV采样值、GOOSE报文收发解析；SCD模型导入；虚端子测试；异常报文模拟；COMTRADE回放；可输出小信号，支持外接功放做传统模拟量试验

[显示交互]:12.1英寸工控机液晶屏；本机独立操作；也可外接PC；报文示波、录波；试验报告保存导出

[工作模式]:FT3 / IEC61850-9-2光数字模式；模拟小信号模式；光-硬接点混合闭环测试；多种同步对时；异常报文注入；COMTRADE波形回放

[关键能力]:12对可配置LC光网口，12路ST光串口；解析SCD/ICD/CID虚端子；报文侦听分析；模拟丢帧失步品质位异常；GPS/B码/IEEE1588对时；8对开入8对开出

[供电规格]:AC220V

[性能参数]:12路小信号精度≤0.1%；光口传输＞1km；0.05级总体指标；支持多种保护模块测试

[危险禁忌]:不可混用不同波长光纤；禁止直视光口激光；外壳可靠接地；试验核对SCD通道映射；异常报文不可接入运行设备；禁止私自拆机维修
