大地网接地阻抗测试仪｜异频变频法｜夹角法｜跨步接触电压｜选频表

EDWR-FA型（机箱型）大地网接地电阻测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDWR-FA

【设备名称】：大地网接地阻抗测试仪（机箱型）

【数据来源】：原厂说明书

【标签】：大型地网，异频变频法，接地阻抗，接地电阻，土壤电阻率，接地导通，跨步电压接触电压，选频表，夹角法，DL/T475-2006

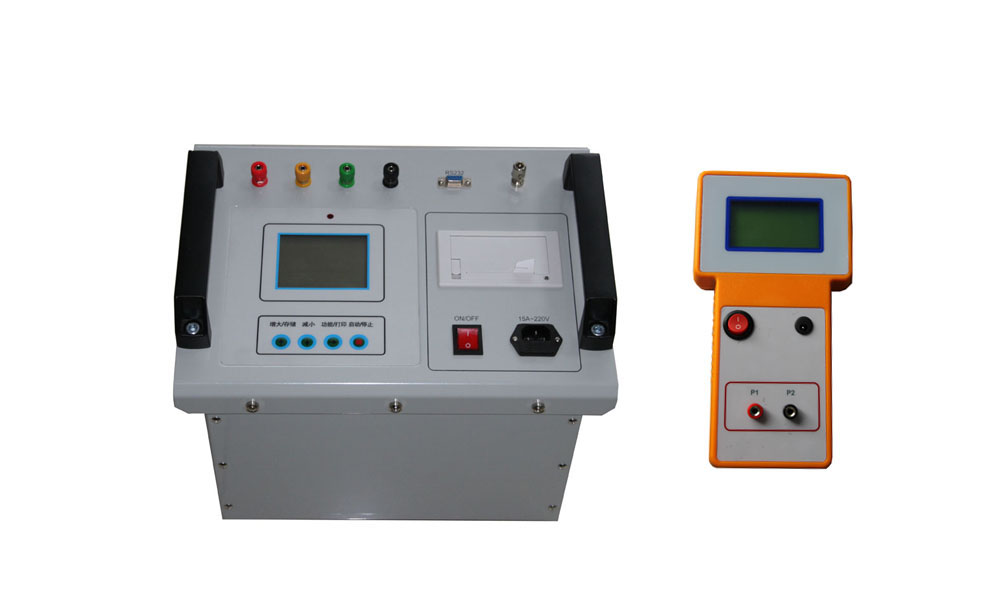

EDWR-FA型大地网接地电阻测试仪采用**变频异频抗干扰技术**，遵照DL/T475-2006接地装置特性参数测量导则；不需要大工频试验电流，可在变电站强50Hz工频干扰环境下，测量大型接地网接地阻抗、接地电阻；配套选频表可完成接地导通、土壤电阻率、地表电位梯度、跨步电压、接触电压测试；支持单频、双频两种测试模式；中文液晶操作，本机存储、热敏打印、RS232通讯，大幅降低大型地网现场布线与试验劳动强度。

## 技术指标

### 主机参数

1、测量范围：0-5000Ω（含电流桩阻抗）；分辨率0.001mΩ；

2、测量误差：±(读数×2%+0.005Ω)；抗50Hz干扰电压10V；

3、测试信号：正弦波；单频40-70Hz可调；双频50/60Hz基准，偏移±0.25～±5Hz，步进0.25Hz；

4、输出：最大电流5A，最大输出电压400V；限流、限压、声光报警保护；

5、布线线缆要求：电流线≥1.5mm²；电压线≥1.0mm²；

6、供电AC220V±10%；外形440×350×210mm；整机重量18kg。

### 配套选频表参数（配合主机使用）

1、量程0-600V；精度±(读数×1%+0.1mV)；分辨率0.001mV；

2、输入阻抗＞500kΩ；内置人体模拟电阻1500Ω±5%；干扰抑制比≥80dB；

3、充电锂电池，连续工作约8h，充电3h；重量0.5kg；用于电位梯度、跨步、接触电压抗干扰采集。

硬件面板端子：

C1电流极、P1电压极、P2电压极、C2接地网端子；RS232串口；液晶显示屏；热敏打印机；增大/存储、减小、功能/打印、启动/停止按键；AC220V电源开关与插座。

工作原理：

输出异频正弦测试电流注入地网，采集电压、电流信号，微机软硬件滤波抑制现场50Hz工频干扰；计算得到地网阻抗Z、电阻R、相位φ；双频模式取两个偏移频率结果等效折算工频50Hz真实地网参数；可采用三极法、四极法、夹角法开展大型地网测试。

主要测试项目：

1、地网阻抗/接地电阻：三极、四极、夹角法测量变电站大型地网；输出单频/双频可选；

2、接地导通：测量两点接地装置之间导通电阻；

3、土壤电阻率：支持温纳四极法计算ρ；

4、跨步电压、接触电压、地表电位梯度：主机恒流输出，配套选频电压表采集；

操作流程：

1、前期准备：检查测试线缆无断路；接地桩清除铁锈，埋深＞0.5m；电流线长度取地网对角线3-5倍，电压线取0.618倍电流线长度；

2、按照三极/四极法完成现场布线接线；确认接线牢靠；

3、接入AC220V开机，仪器自检进入中文主菜单；

4、根据测试项目选择：地网电阻测试 / 接地电阻测试 / 跨步电压测试；

5、参数设置：选择单频或双频；设置输出电流、测试频率；双频可设置基准50/60Hz与偏移量；

6、启动测试，仪器自动升流采集；测试完成显示阻抗Z、电阻R、相位、电压、电流、频率；

7、可存储（序号0000-1000）、打印测试结果；可回看本机存储记录；

8、测试完毕，等待输出回零，关闭电源再拆除现场接线。

故障提示排查：

1、提示开机重启：内部电源保护，关机断电重启；

2、电源模块错误：执行面板特殊复位操作，无效联系厂家；

3、测试电流始终为0A：电流极接地桩接触不良，增加接地桩，埋深达标；电流桩回路电阻建议小于80Ω；

4、读数异常偏小接近0Ω：检查电压线回路是否开路；

5、C1回路建议串20Ω以上模拟桩电阻，减少测量偏差。

重要注意事项：

1、仅可在停电接地装置上开展试验；非试验人员远离测试区域，设置警示围栏；

2、接地桩埋深大于0.5米，接触面除锈；引线禁止盘绕；电压线尽量远离电流线，减少耦合干扰；

3、做接地导通试验，接线夹打磨清除油漆锈蚀，保证接触良好；

4、夹角法（等腰三角形布线）适合大型地网，按照规范做阻抗修正计算；

5、选频表用于跨步、接触电压测量时，启用内部1500Ω人体模拟电阻；

6、禁止私自拆机；保险管损坏必须更换同规格备件。

成套配件：主机、电源线、接地桩、接地线、电压线、电流线、保险管、打印纸、说明书、出厂报告、合格证。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；现场测试设置安全警戒区域。

保修条款：私自拆机、使用不当、人为损坏不在保修，故障联系厂家售后处理。

[设备类型]:大地网接地阻抗测试仪（机箱异频法）

[设备型号]:EDWR-FA

[核心用途]:大型变电站地网接地阻抗、接地电阻测试；接地导通、土壤电阻率；跨步电压、接触电压、地表电位梯度；适配DL/T475-2006，三极/四极/夹角法；配套选频表

[显示交互]:中文点阵液晶；单频/双频参数配置；阻抗Z、电阻R、相位、电压电流频率显示；本机存储0-1000组；热敏打印；RS232通讯接口

[工作模式]:单频变频测试；双频差分抗干扰测试；地网阻抗、导通、土壤电阻率、跨步接触电压测试；恒流输出

[关键能力]:异频抗工频干扰，无需大试验电流；支持夹角法大型地网；配套选频表做电位类测量；限流限压声光多重保护

[供电规格]:AC220V±10%

[性能参数]:0-5000Ω，分辨率0.001mΩ；最大输出5A/400V；整机18kg；配套选频表0.5kg

[危险禁忌]:仅测试停电地网；现场设置安全围栏；接地桩埋深＞0.5m；引线不得盘绕；保险管必须同规格；禁止私自拆机维修
