ED0611型蓄电池组巡回监测仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0611

【设备名称】：蓄电池组巡回监测仪

【数据来源】：原厂说明书doc

【标签】：蓄电池巡检，单体电池电压，总电压总电流，温度监测，声光报警，RS232/RS485，上位机曲线，掉电存储，直流屏蓄电池

ED0611蓄电池组巡回监测仪用于发电厂、变电站直流屏蓄电池组在线监测；最多可巡检111节单体电池，同时检测电池组总电压、总电流、电池及环境温度；具备单体、整组过压欠压声光告警；内置实时时钟，故障记录时间戳；测量回路与被测电池电气隔离；支持RS232、RS485通讯接口，对接上位机软件，实现遥测、读取历史数据，自动生成充放电曲线；参数、历史记录掉电可保存长达10年，用于日常在线监视以及蓄电池容量试验的数据自动采集。

技术指标：

1、显示：240*64液晶CCFL背光，3分钟无操作自动关闭背光，长时间无操作自动返回主监控界面；

2、巡检能力：最大111节单体电池；可测总电压、总电流、1路电池温度、1路环境温度；

3、测量精度：0.1%；

4、通讯接口：RS232、RS485可选；

5、存储：掉电保护，参数存储可达10年；保存最近30条总电压故障；浮充记录保存30次，充电、放电记录各保存34次；

6、密码：初始设置密码8888，支持自定义修改密码；

7、接线每路串联0.1A保险，防范电池短路风险。

面板与硬件：

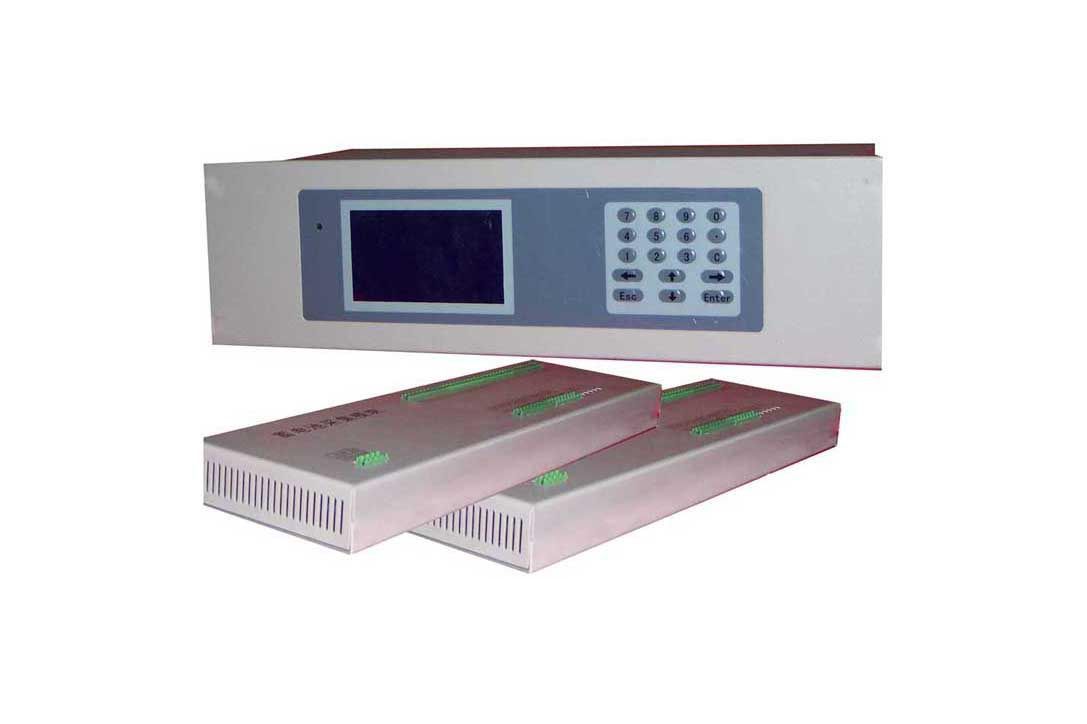

液晶显示屏；薄膜数字按键；声光告警器；后面板：各单体电池采样端子；总电压V+、V-；电流互感器GM-+；RS232/RS485通讯接口；电源输入。

主要功能：

1、实时监测：单体电压、电池组总电压、总电流、电池温度、环境温度；自动识别浮充/充电/放电状态。

2、告警功能：单体、整组过压欠压，温度越限声光报警；汉字显示故障内容，记录故障发生与恢复时间。

3、数据记录：按设定周期自动保存浮充、充放电全过程数据；可本地查询最新数据、历史故障、浮充/充放电历史记录。

4、参数配置：电池节数、过压欠压阈值、压差告警、温度阈值、互感器比例、零点/满点电流校正、存盘周期、系统时钟、本机通讯地址、访问密码。

5、校准功能：总电压、单体电压、温度零点满点菜单式校准。

6、上位机软件：抄收巡检仪全部数据；查看总电压故障、最新状态、浮充、充放电记录；绘制充放电曲线；支持数据打印。

操作流程要点：

1、接线：单体采样线按编号对应电池正负极，每路串联0.1A自恢复保险；V+V-接电池总电压；GM-+接电流互感器；接好通讯线。

2、上电，输入密码（初始8888）进入设置菜单；配置电池节数、各类告警阈值、互感器比例、数据保存周期；完成电压、电流、温度零点满点校准。

3、返回主屏幕，设备自动循环巡检全部单体电池；出现越限时声光报警。

4、本地查询：可看最新实时数据、历史故障、浮充/充放电历史；数字键快速跳转电池编号。

5、上位机：设置通讯参数，点击抄数读取巡检仪内部记录，查看报表、曲线，打印输出。

关键注意事项：

1、电流零点校正前必须断开输入，电流等于0，稳定等待30秒以上再执行校正；满点校正需要施加对应满量程信号，等待稳定再校正。

2、采样回路串联0.1A保险，防止接线短路损坏电池与设备。

3、多机RS485通讯，每台巡检仪本机地址不能重复。

4、内部无可用户维修部件，故障联系厂家售后，禁止私自拆机。

成套配件：

主机；全套采样测试线；测试线包；国标电源线；说明书2份；合格证；检验报告；保修卡；质量反馈单。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、错误接线造成损坏不在保修范围。

[设备类型]:蓄电池组巡回监测仪

[设备型号]:ED0611

[核心用途]:直流屏蓄电池组巡检，最多111节单体电压监测；总电压总电流温度采集；过欠压声光告警；RS232/RS485上位机通讯；充放电数据记录与曲线生成，掉电长期保存

[显示交互]:240*64液晶；主监控界面；菜单参数设置；本地查询故障/浮充/充放电历史；3分钟无操作背光关闭，自动返回主屏；声光汉字告警

[工作模式]:自动巡回监测；阈值声光告警；定时自动存盘；本地历史查询；上位机抄数绘图打印；零点满点参数校准

[关键能力]:最大111节单体巡检；0.1%精度；电池回路电气隔离；故障带时间戳记录；掉电保存10年；RS232/RS485；上位机生成充放电曲线

[供电规格]:AC220V供电

[性能参数]:可测单体电压、总电压、总电流、双路温度；浮充存30次，充放电各存34次，故障记录30条；初始密码8888

[危险禁忌]:采样回路串联保险；电流校准时保证输入条件；RS485多机地址不能重复；带电不插拔采样线；禁止私自拆机维修
