ED8020型容性设备绝缘在线监测及分析系统设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED8020

【设备名称】：容性设备绝缘在线监测及分析系统

【数据来源】：原厂说明书doc

【标签】：容性高压设备带电巡检，穿芯式取样传感，介损相对/绝对测试，MOA避雷器参数采集，变压器铁芯接地电流，PT二次基准取样，不停电升级在线监测单元，锂电现场供电，串口通讯，本地打印

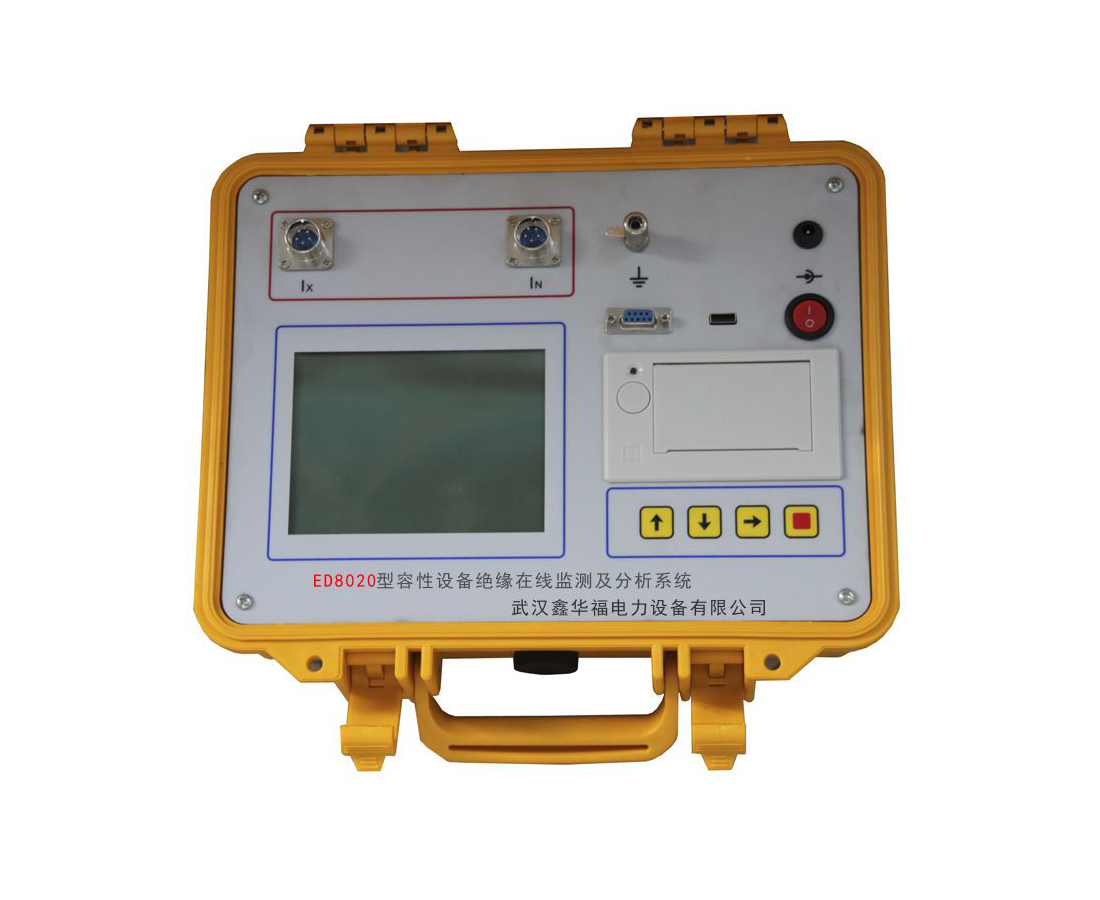

ED8020是面向变电站电容类高压设备开发的便携式绝缘状态检测装置，既可在设备带电运行条件下开展巡检，也支持停电工况完成相关试验作业，适配套管、电流互感器、CVT、耦合电容器等设备，用于采集电容量、介质损耗、末屏回路电流等绝缘特征参量；同时还可完成氧化锌避雷器全电流、阻性、容性电流以及变压器铁芯接地电流检测。整套系统的取样部件采用压铸铝全密封防水穿芯传感器，设备末屏引线无需切断，从根源规避末屏开路带来的安全隐患；传感器就位安装完成后，后期无需停电、不用拆卸传感部件，直接加装IED监测单元就可以升级为不间断在线监测模式。仪器硬件搭载TI系列DSP处理器搭配高速16位多通道同步采样芯片，配套数字滤波与电磁屏蔽处理，有效抑制现场谐波、脉冲干扰；配置320×240液晶显示屏，可本地保存最多255台被测设备的试验记录，集成微型打印模块与RS232通讯接口；机内锂电池模组能够维持6-8小时野外现场连续作业。

技术指标：

1、相对介损（电流比对模式）：有效输入电流区间1mA-1000mA；相位测量精度±0.023°；介损tanδ测量范围-200%～200%，最小分辨0.001%，测量误差±(0.5%读数+0.0004)；电容比值测量区间1:10000-10000:1。

2、绝对介损（PT电压基准模式）：电压采集1-300V；被测电容测量区间10pF-0.5μF，介损测量精度与电流模式保持一致。

3、避雷器检测档位：总全电流0-100mA；阻性电流检测下限10μA；阻性电流测量误差±(5%读数+5μA)。

4、变压器铁芯接地电流：量程0-1A，分辨率0.01mA，测量误差±(0.5%读数+0.1mA)。

5、传感器耐受能力：可承受10A工频冲击以及10kA雷电浪涌；仪器启动测量的信号门槛不低于100μA。

6、供电模式：AC220V外接充电；内置锂电连续工作6-8h；单次数据稳定输出耗时约10s。

7、存储与输出：本地可存储255组设备档案；内置热敏打印，配置RS232对外数据接口；硬件可扩展至多6路信号采集通道，实现三相设备同步采集。

硬件组成：

便携式检测主机；压铸铝防水穿芯取样传感器；屏蔽信号传输线缆；锂电池供电模组；320×240液晶显示模块；功能操作按键；内置打印组件；RS232通讯端口；设备保护接地接线端子。

仪器五大工作测试模式：

1、电流比对模式（相对介损）：接入两路穿芯传感信号Ix、In；选取同相别的一台容性设备作为比对参考源，输出介损差值与电容比值，该方式可以规避PT二次回路角差带来的测量偏差；录入已知参考设备的电容、介损参数，还可以换算得到近似绝对值，该模式不需要引入PT参考电压。

2、电压基准模式（绝对介损）：引入PT二次侧电压作为相位参考源，直接输出被测设备的电容量与介质损耗实测数值。

3、氧化锌避雷器检测模式：同时接入PT基准电压与被测电流信号，解析出避雷器全电流、阻性分量、容性分量，以此评判避雷器绝缘劣化水平。

4、铁芯接地电流采集模式：仅利用In信号通道，外接穿芯传感器，直接读取变压器铁芯接地回路电流数值。

5、数据档案调取与系统时间校准；停电试验场景，外接试验升压设备，还能够对非接地型试品完成电容-介损项目检测。

实操流程简述：

1、现场前期布设：将穿芯式传感器预先安装在被测设备末屏或者铁芯接地引下线位置，传感器二次侧通过屏蔽线缆和主机相连，设备一次侧引线无断开断点。

2、开机进入主功能菜单，根据检测对象选择对应的工作档位，需要电压基准的项目接好PT二次信号。

3、电流比对模式下录入参考设备的电容Cn、介损Dn参数；确认条件后启动采集，仪器自动持续采样运算；进度条走完输出稳定结果；按下停止键终止采样，可执行数据保存、纸质报告打印操作。

4、停电检测非接地试品：外接试验变压器施加试验电压，必须保证两路输入信号幅值全部高于100μA。

5、可翻阅历史存档记录，修正系统时钟；设备断电不会丢失已经保存的测量档案。

关键实操注意要点：

1、Ix测量通道和In参考通道严禁互相调换接线，接反会造成全部测量结果失真；输入信号幅值不足100μA，仪器会拒绝启动或者中途自动退出测试流程。

2、仪器外壳必须牢靠接入现场接地网，降低复杂变电站电磁场带来的测量干扰，同时保障作业人员人身安全。

3、依靠PT二次做相位基准的方案，容易受PT固有角差、二次负载波动、地网电位差影响，工程上优先推荐同相设备横向比对法；带电在线获取的数据更适合做设备自身历史纵向对比，不宜直接照搬停电预防性试验判定阈值。

4、避雷器测试结果容易受设备外瓷套污秽、环境湿度干扰；容性设备巡检尽量选择瓷套表面干燥的晴好天气开展，同步记录环境温湿度、变电站运行方式，方便后期比对分析测量数据。

5、已经安装就位的穿芯传感器，后期不需要停电拆卸，直接加装IED采集单元即可升级为长期不间断在线监测系统。

6、带电在线测试与停电预试的施加电压等级、现场电磁干扰条件完全不同，两组试验数据不能够直接划等号，主要依靠数据变化趋势识别绝缘劣化缺陷。

7、整机内部不存在用户可维护零部件，出现异常故障联系厂家售后处置。

设备校验说明：

采用10kV等级标准电容器、标准介损器搭建校验回路；试验施加电压不小于10kV，输入回路电流大于1mA，仪器切换至电池供电模式；Cn、Cx信号通道接线不可混淆；等待数据刷新十轮之后读取稳定校验读数。

成套配置与保修说明：

检测主机、穿芯取样传感器、屏蔽测试线缆、电源线、产品说明书、出厂检测报告；设备自发货起三个月出现本体质量缺陷支持包换；三年内提供免费维修；超过三年提供有偿终身维护；人为跌落、进水、私自拆机、接线错误引发的设备损毁，不在保修覆盖范畴。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:容性高压设备带电检测与可升级在线监测系统

[设备型号]:ED8020

[核心用途]:套管/CT/CVT/耦合电容器介损与电容量带电检测；变压器铁芯接地电流测量；氧化锌避雷器阻性、容性、全电流采集；支持相对比对与PT基准两套介损测试逻辑；穿芯传感杜绝末屏开路隐患；不停电升级在线IED单元；本地存档、打印输出、RS232数据对外输出

[显示交互]:320×240中文液晶屏幕；多模式功能选择菜单；实时展示电压、电流、相位、频率参数；测量结果存档查阅；纸质打印输出；系统时钟设置；最多管理255台被测设备档案

[工作模式]:电流比对-相对介损；PT电压基准-绝对介损；氧化锌避雷器专项检测；铁芯接地电流采集；停电非接地试品试验；自动连续循环采样

[关键能力]:穿芯传感消除末屏引线断点风险；耐受工频及雷电冲击；相对比对算法削弱PT基准带来的系统误差；锂电便携适配变电站现场；后期不停电改造升级在线监测；信号启动门槛100μA，硬件可扩展至六路同步采集

[供电规格]:AC220V充电，内置锂电池，连续工作6-8小时

[性能参数]:介损tanδ最小分辨率0.001%；铁芯电流量程0-1A；避雷器阻性电流下限10μA；本地存储上限255台设备记录

[危险禁忌]:外壳务必可靠接地；Ix与In通道不可互换；输入信号幅值≥100μA方可执行测试；在线数据以纵向趋势对比为主；环境污秽潮湿会干扰测试结果；禁止私自拆机维修
