石油产品运动粘度自动测定仪｜GB/T265-1988｜4孔毛细管粘度计｜模糊PID控温｜自动剔除超差

EDND-3石油产品运动粘度自动测定仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDND-3

【设备名称】：石油产品运动粘度自动测定仪

【数据来源】：原厂说明书

【标签】：运动粘度，GB/T265-1988，毛细管粘度计，模糊PID控温，4孔位同时测试，自动剔除超差数据，触摸屏，热敏打印，数据存储

EDND-3石油产品运动粘度自动测定仪依据GB/T265-1988《石油产品运动粘度测定法和动力粘度计算法》开发，用于牛顿型液体石油产品运动粘度检测，通过测定试样在重力作用下流过标定毛细管粘度计的时间，结合粘度计常数计算运动粘度，进一步换算动力粘度。采用模糊PID控温技术，控温精度高；具备4个测试孔位，可同时开展多组试验；触摸屏人机交互，能够按照国标自动剔除超差计时数据，求取有效值平均值；支持数据存储、本机热敏打印，既可以做粘度专项检测，也可作为通用恒温水浴使用。

技术指标：

1、显示：彩色LCD触摸屏；

2、温控范围：室温～150℃；可直接选用20℃、40℃、50℃、80℃、100℃国标常用档位，也可自定义高于室温的任意温度，温度设定分辨率0.1℃；控温精度±0.02℃；

3、测试孔：4孔，可同时接入4支毛细管粘度计；

4、计时参数：计时区间0-999s，国标要求试样流动时间≥200s（0.4mm内径粘度计≥350s）；计时精度0.1s；单组计时取值次数1-4次可配置；

5、存储：最多保存2000条试验记录；

6、输出：面板式热敏打印机；

7、供电：AC220V±5%，50Hz±5%；整机功率1600W；

8、环境条件：环境温度5℃-35℃，环境湿度10%-80%。

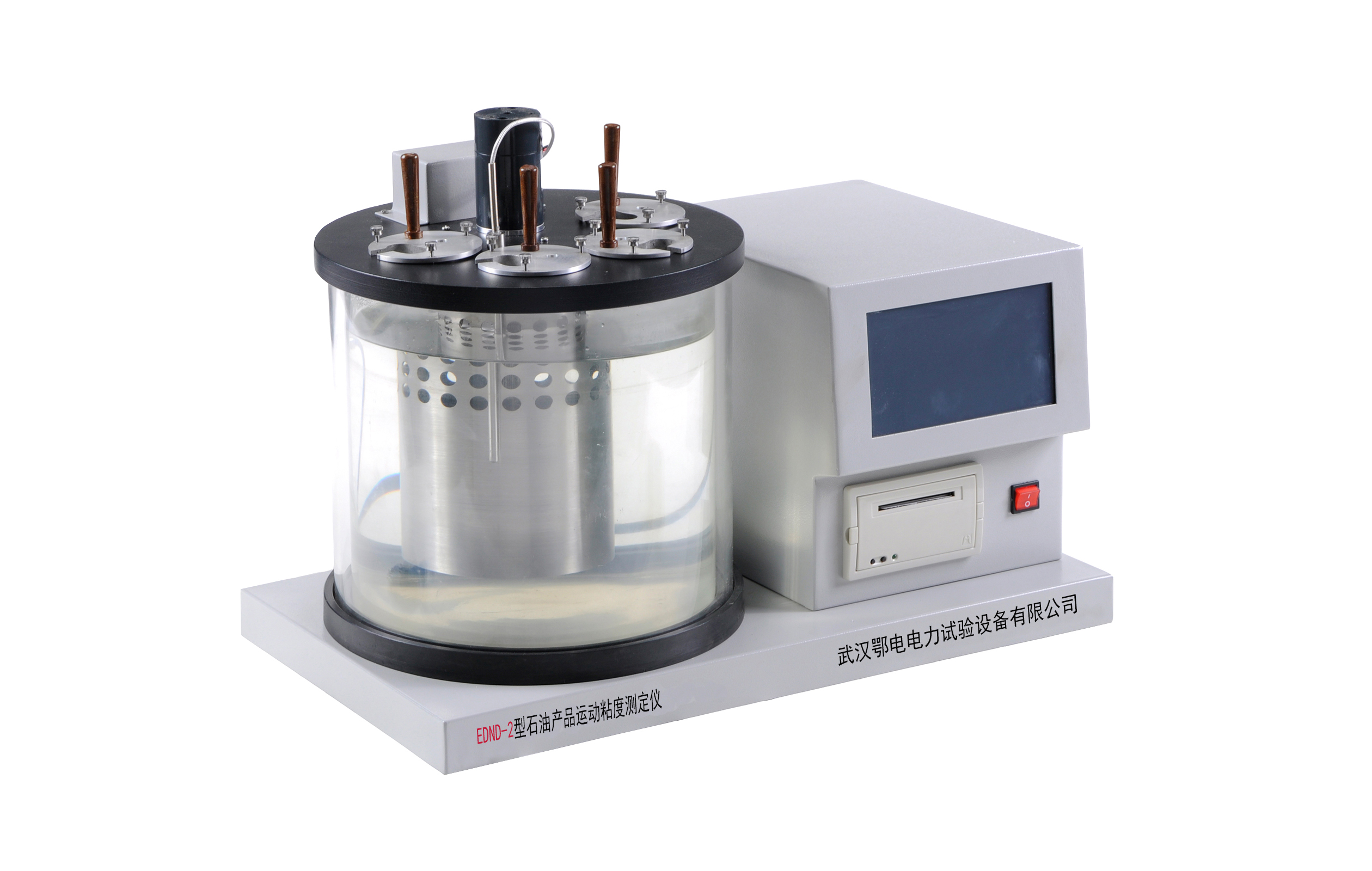

硬件结构：

整机分为主机与水浴组件；

主机部分：彩色触摸屏、热敏打印机、电源开关；

水浴组件：水浴顶盖组件、温度传感器、水浴缸；顶盖集成4个粘度计插孔、水银温度计插孔、传感器插孔；

设备背部：散热风机、保险管座、控制电缆插座、电源插座；配套连接线缆实现主机与水浴盒通讯。

主要功能：

1、恒温控制：固定国标温度档位+自定义任意温度，模糊PID高精度控温；

2、4路独立计时：4支毛细管粘度计可并行测试，互不干扰；计时取值次数1-4次可调；

3、数据处理：设定3-4次测量时，仪器按国标自动剔除超差计时结果，取合格数值的算术平均值计算运动粘度；也可设置直接取全部次数平均值；可单/2次快速测试获取预估值；

4、参数配置：录入每一路毛细管粘度计的管径、常数；系统时间设置；打印机启用/禁用设置；

5、数据管理：存储最多2000组试验数据，支持上翻、下翻查阅，可一键清空全部记录；

6、报告输出：测试完成自动打印样品编号、测试时间、粘度计常数、管径、运动粘度结果；

7、通用水浴：关闭粘度计时测试功能，可作为普通高精度恒温水浴使用。

操作流程要点：

1、试验前准备

①试样处理：含水、含机械杂质试样需要脱水过滤；高粘度油可加热过滤；

②毛细管粘度计选用：保证试样流动时间满足国标最低时长；

③粘度计清洗：依次用石油醚、洗液、蒸馏水、乙醇清洗，烘干；

④水浴介质选择：20-50℃用水；50-100℃选用透明矿物油/甘油/25%硝酸铵水溶液；严禁无水开启控温，防止干烧损坏加热器；

⑤装样：按规范向毛细管粘度计装入试样，不能产生气泡裂隙；安装至水浴，保证扩张部分浸入液面一半，粘度计保持垂直。

2、仪器设置

接好主机-水浴控制电缆；设置恒温温度、系统时间、计时取值次数；录入4路粘度计管径、常数；设置打印机开关。

3、恒温等待：点击控温启动，达到设定温度后按照国标要求恒温足够时长（20℃需10min；40/50℃需15min；80/100℃需20min）。

4、测试：将试样吸至标线以上，释放，液面经过a标线启动计时，到b标线停止计时；重复至设定测试次数；仪器判别计时是否超差，输出运动粘度；多支粘度计可并行操作。

计时超差则提示试验失败，需要重新测试；结果可保存、打印。

故障简易排查：

1、温度直接显示满量程150℃：检查控制通讯电缆，重新紧固插头。

2、严禁水浴缸无水开启控温，避免干烧烧毁加热器件。

成套配件：

主机、水浴缸、水浴顶盖组件、控制电缆、保险丝、热敏打印纸、4支不同规格毛细管粘度计、说明书、装箱单。

注意事项：

1、水浴顶盖轻拿轻放，避免磕碰损坏浴缸；

2、毛细管装样、安放过程杜绝气泡，粘度计必须垂直；

3、严格遵守不同温度对应的恒温静置时间，保障测试精度；

4、内部无可用户维修部件，异常联系厂家售后，禁止私自拆机。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、干烧、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:石油产品运动粘度自动测定仪

[设备型号]:EDND-3

[核心用途]:依据GB/T265-1988测定牛顿型石油产品运动粘度；4孔位并行测试；模糊PID高精度控温；自动剔除超差计时数据；触摸屏操作；最多存储2000条记录；热敏打印；可作通用恒温水浴

[显示交互]:彩色触摸屏；试验界面；准备设置界面；数据记录浏览；温度、计时实时显示；粘度计参数录入；系统时间设置；打印开关配置

[工作模式]:运动粘度自动测试；多粘度计并行检测；1-4次计时取值；自动剔除超差/直接求平均；数据存储、查阅、清除；本机打印；普通恒温水浴模式

[关键能力]:±0.02℃高精度控温；国标多档预设温度；4路独立计时；自动判读超差；大容量记录存储；面板热敏打印

[供电规格]:AC220V±5%，整机功率1600W

[性能参数]:温控室温-150℃；计时0-999s精度0.1s；4测试孔；存储2000条记录

[危险禁忌]:严禁无水开启控温防止干烧；粘度计安装保持垂直、不能带入气泡；严格执行恒温静置时间；通讯线缆松动会造成温度显示异常；禁止私自拆机维修
