发电机特性综合测试系统，空载短路灭磁，零起升压，10%阶跃，灭磁时间常数，饱和系数短路比

EDTD-2B发电机特性综合测试系统设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDTD-2B

【设备名称】：发电机特性综合测试系统

【数据来源】：原厂说明书doc

【标签】：发电机大修启动试验，空载短路灭磁试验，零起升压，10%阶跃，频率特性，灭磁时间常数，饱和系数短路比，波形采集分析，光电隔离，钳形传感器，工控一体化

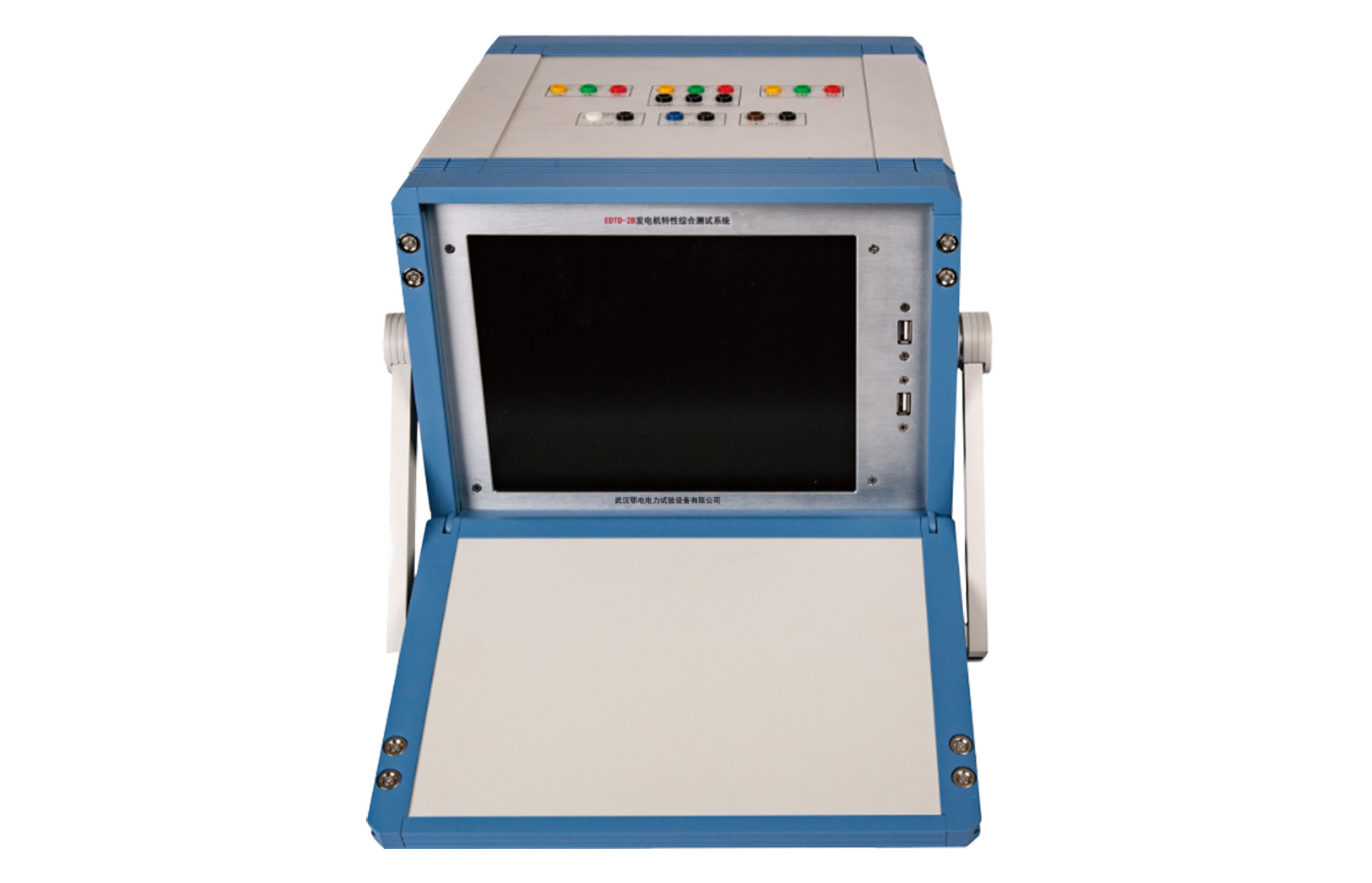

EDTD-2B发电机特性综合测试系统专为发电厂发电机组大修后的电气启动试验设计，可完成发电机及励磁机多项特性试验，包含空载、短路、灭磁、零起升压、正负10%阶跃、频率特性、灭磁时间常数等项目实时采集与分析。系统采用工控机主板、大屏液晶一体化设计；支持自动采集与交互式手动采集，实时绘制特性曲线，支持新老历史波形同坐标对比；电压通道采用电磁感应+光电隔离技术，电流通道配钳式电流传感器，输入输出完全隔离，抗干扰强，接线便捷，适用于火电、水电、核电各类机组，试验数据可图表输出存档。

技术指标：

1、信号输入通道共12路：3组0-150V交流电压（定子二次电压）；3组0-750V交流电压（励磁机定子二次电压）；3组0-10mA交流电流（定子二次电流，钳式传感器接入）；2组0-正负75mV直流电压（转子电流分流器信号）；1组0-正负1000V直流电压（转子电压）。

2、测量精度全部通道0.5级；A/D采样12位，采样速率125kHz；系统响应时间小于等于20毫秒。

3、隔离电压大于3KV；电压电流可持续2倍标称过载，电流瞬时可承受20倍过载维持60秒。

4、具备2个USB接口用于数据导出；支持手动、自动两种试验启动方式。

5、工作电源AC220V正负10%；外形尺寸300毫米乘220毫米乘300毫米；整机重量5千克。

硬件及成套配件：

1、主机单元：一体化工控测试主机；12路信号接线端子；USB数据接口；系统接地端子。

2、配套物料：鼠标、键盘；钳式电流传感器3把；电源线、接地线；12根测试线；直流量短路线2根；产品说明书二本。

面板关键部件释义：

1、AC150V端子：接入发电机定子二次三相电压Ua、Ub、Uc。

2、AC10mA端子：Ia、Ib、Ic，接钳式电流传感器，采集定子二次电流。

3、AC750V端子：接入主励磁机定子二次三相电压Uaf、Ubf、Ucf。

4、1000V直流端子：发电机转子电压Uf，注意正负极性。

5、75mV直流端子：If发电机转子电流，ILf励磁机转子电流，取自分流器输出，区分极性；未使用直流通道必须用短路线短接。

6、接地端子：仪器外壳可靠接系统地。

主要测试功能：

1、试验项目：直流励磁机空载试验、主励磁机短路/空载/灭磁时间常数试验；发电机短路、空载、零起升压、正负10%阶跃、频率特性试验；定子开路、短路灭磁时间常数测试。

2、数据采集：自动采集、交互式手动采集两种模式；自动启动可按设定电压电流变化量触发记录；人工启动支持倒数计时触发。

3、波形与曲线：试验过程实时绘制特性曲线；支持多组历史波形同窗口对比分析。

4、数据分析：自动计算饱和系数、短路比；自动求取灭磁时间常数；阶跃、零起试验自动计算超调量、调整时间；支持手动录入历史试验数据，编辑修正数据。

5、输出存档：波形、数据打印；USB导出试验记录；可保存、打开历史试验文件。

6、通道校正：软件系数表校正各通道测量系数，补偿通道测量偏差。

标准作业流程：

1、测试准备：按照端子定义接线，电压电流分清相序，直流Uf、If、ILf注意正负极；钳形传感器卡在二次回路上，禁止直接接入大电流；不用的直流通道用短路线短接；主机外壳可靠接地；连接键盘鼠标，接通AC220V电源。

2、建立测试信息：运行测试软件；选择已有电厂机组，没有则新增电厂、机组，选定励磁方式（机端励磁/旋转励磁）；机端励磁需要接入If通道，旋转励磁需要接入ILf通道；核对软件系数表，无异常不随意修改系数。

3、试验参数配置：任务菜单选择对应试验类型；设置交流、直流测量参数，录入PT、CT、分流器一次额定值，软件自动计算变比；设置采样频率、横纵坐标取值范围；时间类试验（零起、阶跃、灭磁）选择人工或自动启动，设置触发阈值。

4、开展试验：空载、短路试验每个测试点保持10秒以上保证读数稳定；人工启动按照倒计时提示触发记录；自动启动等待参数变化达到设定阈值自动捕捉波形；试验完成点击完成，保存试验数据文件。

5、数据分析处理：打开历史数据文件重现波形；多组数据执行曲线对比；选择对应空载、短路数据计算饱和系数、短路比；选取波形基点计算灭磁时间常数；阶跃试验选取起止基点得到超调量、调节时间；支持手动录入、编辑历史数据；打印报告与波形。

6、通道系数校正：通道出现测量偏差时，使用校正值除以实测值，乘以原有系数，填入软件系数表完成校正，确认保存。

7、试验结束：关闭软件，断开试验电源，拆除全部测试接线，整理配件。

重要使用注意事项：

1、电流二次信号只能通过配套钳式传感器接入仪器，严禁直接将CT二次大电流接入主机端子。

2、直流通道不用时务必短接；Uf、If、ILf必须严格区分正负极。

3、发电机空载、短路试验，每个测试点需要停留十秒以上，曲线下降段尤其需要足够等待时间，避免出现畸变测试点。

4、接线完成仔细复核，重点检查二次回路接线，确认接地可靠。

5、手动录入历史数据，不同试验记录时间需要设置时间差，防止数据覆盖。

6、软件安装：将光盘内发电机测试文件夹拷贝至电脑，全部文件属性设置为存档。

保修条款：发货起三个月包退，一年免费维修，终身优惠维修；可提供免费上门安装调试；客户投诉48小时答复，返修品一个月内送达；人为损坏、操作不当不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

设备类型：发电机特性综合测试系统

设备型号：EDTD-2B

核心用途：发电机大修启动全套特性试验；空载、短路、灭磁、零起升压、10%阶跃、频率特性；灭磁时间常数、饱和系数、短路比计算；实时绘图、历史波形对比；手动自动采集；软件通道校正；数据打印USB导出；火电水电核电机组通用

显示交互：一体化工控大屏；配套专用测试软件；试验类型选择界面；机组管理界面；系数校正界面；参数配置；波形曲线显示；数据分析计算对话框

工作模式：自动采集；交互式手动采集；人工/自动触发记录；波形重现；多组曲线对比；手动录入编辑历史数据；通道系数软件校正；数据保存打印USB导出

关键能力：12路同步采集，全部通道0.5级精度；125kHz采样率；3KV光电隔离；钳式电流传感器；支持机端励磁、旋转励磁两种机组；自动计算多项发电机特征参数

供电规格：AC220V正负10%

性能参数：响应时间≤20ms；整机重量5千克；尺寸300×220×300毫米

危险禁忌：CT二次电流只能经钳形传感器接入，禁止直连主机；直流闲置通道必须短接；转子电压电流严格区分极性；空载短路试验测点停留足够时间；外壳可靠接地；禁止私自拆机维修
