目前，各国普遍采用的变压器绕组变形诊断方法是短路阻抗法、低压脉冲法和频率响应分析法。相对应的设备分别是：EDBTRC-II频响法变压器绕组变形测试仪，EDBTRC-III型一体式变压器绕组变形测试仪和BTRC-IIIB变压器绕组变形频响 阻抗测试仪。
这几种实验方法的优缺点如下：

短路阻抗法的特点是测量简单，能较好地再现评估结果。当参数偏离规定值时，可相当可靠地估计是否存在故障，但是需动用庞大试验设备，灵敏度不高。

低压脉冲法克服了短路阻抗法的缺点，其灵敏度高，能检测出2~3mm的弯曲变形，但现场应用时抗干扰能力差，重复性差。

频率响应分析法（FRA）较低压脉冲法有抗干扰能力强、重复性强的优点，具有更高的灵敏度。但对绕组首端故障不灵敏及绕组变形位置的判定问题有待解决。

武汉鄂电电力试验设备有限公司所生产的BTRC-II型频响法变压器绕组变形测试仪采用的变压器绕组变形诊断方法是频率响应分析法。

1、BTRC-II型频响法变压器绕组变形测试仪工作原理：
变压器绕组的二端口网络其特性可在频域上用传递函数来描述，而是时域上单位冲击响应的傅立叶变换。FRA法将一稳定的正弦扫描电压信号施加到被试变压器绕组的一端，同时记录该端和其他端点上的电压幅值及相角，从而得到该被试绕组的一组频响特性，即。当绕组发生变形时，内部参数的变化将导致传递函数的变化，分析和比较频响特性，从而判断绕组是否发生变形。
我单位所采用的FRA法是：在一定的频率范围内，对变压器某一绕组的一端施加一系列特定频率的信号，测量其两端的响应信号，即可得到该变压器绕组响应特性F：
其中：f--每一点的试验频率；
          V1--变压器被试绕组首端信号电压
          V2--变压器被试绕组末端信号电压
    两条频率响应特性曲线（1和2）差值

其中：E12--两条频响曲线的差值（方均根值）
           F1i--第1条频响曲线i点幅值DB
           F2i--第2条频响曲线i点幅值DB
            N--离散点总数（高压侧计算频率范围是10~515KHZ，中压、低压侧计算频率范围是10~70KHZ。）


2、BTRC-II型频响法变压器绕组变形测试仪试验设备及接线方式

具体试验设备要求及接线方式见《变压器绕组变形试验测试技术应用导则》。

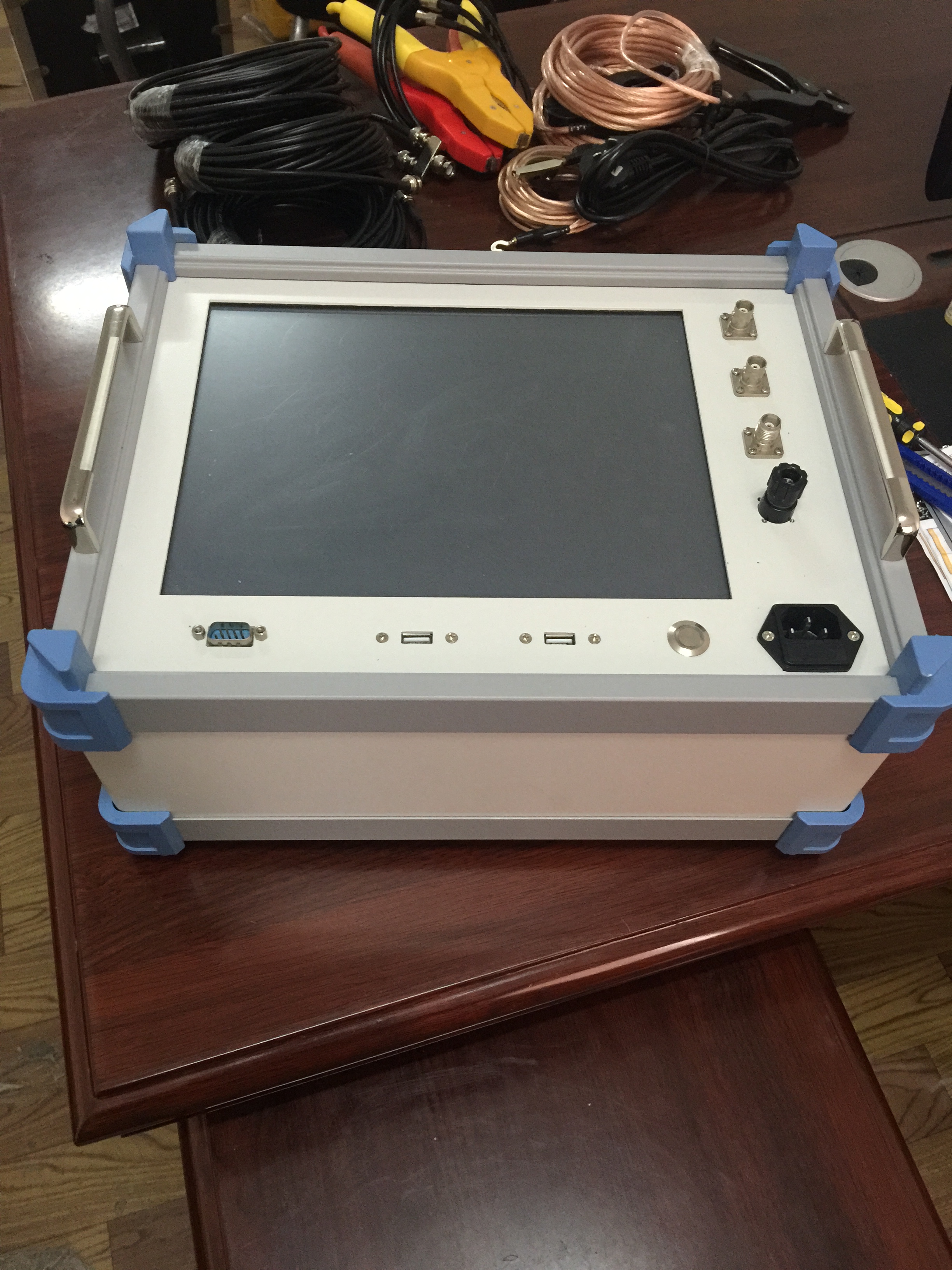

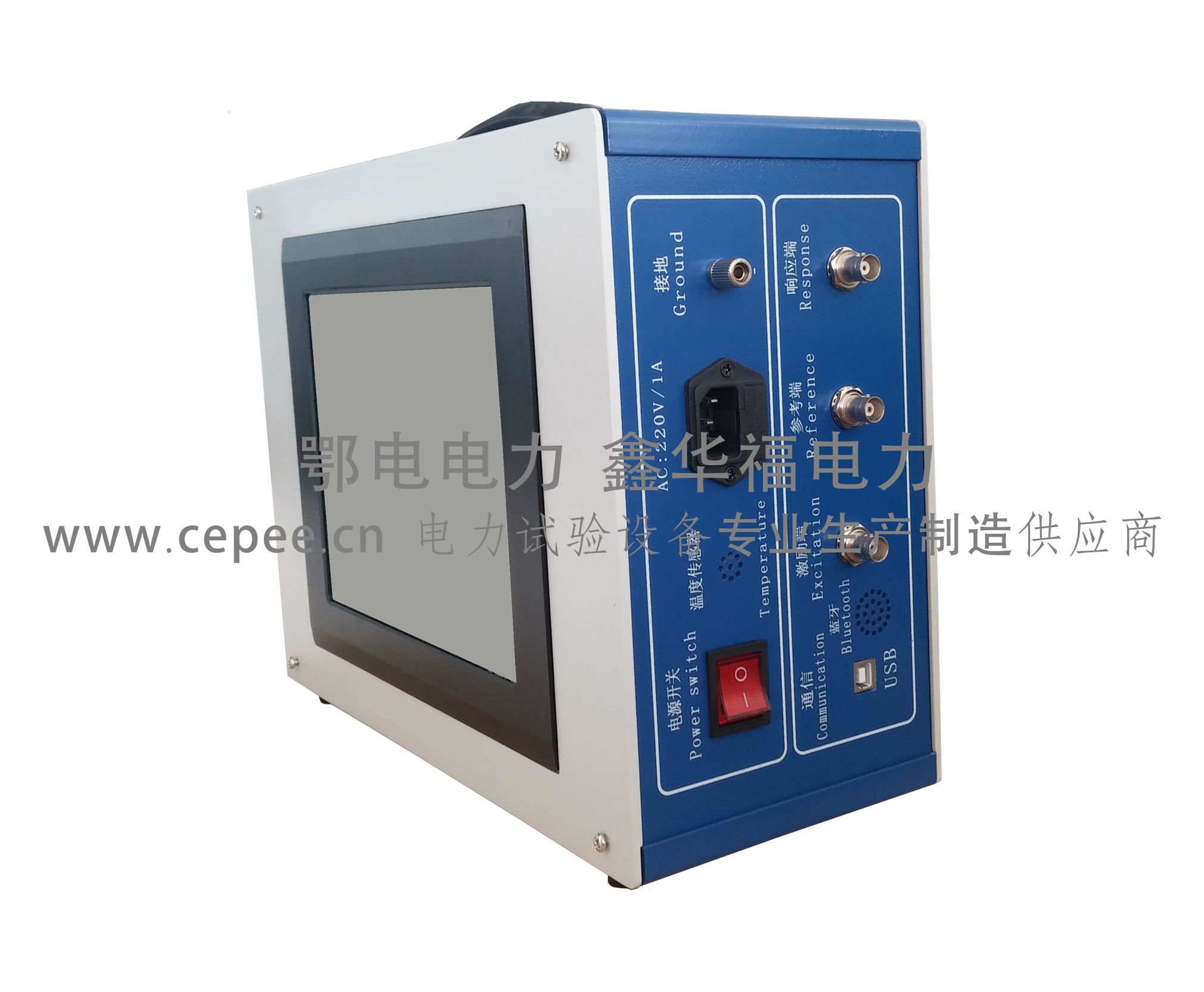

武汉鄂电电力试验设备有限公司所生产的BTRC-II型频响法变压器绕组变形测试仪。其前后面板如下图所示：
前面板： 后面板：

应用软件经多次更新后，现经常使用的分DOS和WINDOWS两种。使用过程中有相应的中文提示，需要注意的是所保存的响应频率曲线文本的名称应有一定的意义并便于区分且不重复。

3、BTRC-II型频响法变压器绕组变形测试仪试验时的注意事项

1、应放电，油泵停止工作，防止损坏仪器

2、接地必须良好。

3、频响仪对电源要求稳定。

4、测试引线接1Ω电阻接地，减少不带电线圈的二次谐振和杂散电容。

5、差异较大时应复测。

6、试验温度范围：0-50℃。
