SF6气体综合测试仪购置项目技术规范书

发布时间:2020-04-10 点击量:
SF6气体综合测试仪购置项目技术规范书
招标文件


(技术规范专用部分)

 固化技术规范书SF6微水测试仪  招标文件 (技术规范专用部分)   设计单位:  2018年02月11日      目  录  1 标准技术参数表	3 2 项目需求部分	3 2.1 货物需求及供货范围	3 2.2 使用条件	4 3 投标人响应部分	4 3.1 技术偏差	4 3.2 投标人应提供的技术资料	5   1 标准技术参数表 SF6微水测试仪应符合本招标文件技术规范通用部分的要求。 投标人应认真逐项填写标准技术参数表中投标人保证值,不能空格,也不能以“响应”两字代替,不允许改动招标人要求值。如有偏差,请填写技术偏差表。 SF6微水测试仪的技术参数应符合表1的要求。 填写以下表格注意事项:空白部分的参数根据需要选择填写,不需要填写的应以“—”表示。 投标人需提供省级及以上国家授权检定机构出具的检测报告,有有效期的按有效期执行,无有效期的按三年执行,代理商应出具国家认可的检定机构出具的证书,还应出具国内相应检定机构的报告;应出具质量体系认证证书。 表1 技术参数响应表 项    目	单  位	招标人要求值	投标人保证值 制造厂(商)			(投标人填写) 原产地			(投标人填写) 产品型号规格			(投标人填写) 测量范围		露点-80~+20℃(支持ppmv等)	(投标人填写) 露点精度		±0.5℃(在一定量程内)(当露点温度低于0℃,传感器输出为霜点) 	(投标人填写) 响应时间		63%[90%] +20→-20℃   Td   5s[45s] -20→-60℃   Td 10s[240s]	(投标人填写) 分 辨 率		露点0.1℃或0.1ppm 	(投标人填写) 重 复 性  		±0.2℃ 	(投标人填写) 气体流量		SF6调节在0.5~0.9L/min,H2调节在0.1~0.4L/min	(投标人填写) 压力测量		0~1.0MPa 	(投标人填写) 探头保护  		不锈钢烧结过滤网	(投标人填写) 工作电压		AC110~220V,交直流两用,自动切换,过充过放保护功能 	(投标人填写) 储存温度等级		-40~+70℃ 	(投标人填写) 操作环境		温度: -35~+60℃ 压力: 0~20bar 样气流速: 无影响 	(投标人填写) 产品功能		零点自动校准; 大容量储存功能; 电容电量显示; 重复性好、响应速度快; 全量程单点法露点校准; 斜率自动校准; 先进的探头保护功能; 抗污染、抗干扰; 灵敏度高、稳定性好; 体积小巧美观,易于携带; 直观的曲线显示; 微水值自动转换成20℃标准微水值。	(投标人填写) 2 项目需求部分 2.1 货物需求及供货范围 货物需求及供货范围一览表见表2。 表2 货物需求及供货配置一览表 序号	仪器仪表名称	单位	招标单位要求	投标人响应 			产品 型号	数量	技术参数	产品 型号	数量	技术参数 					测试精度	分辨率			测试精度	分辨率 1	SF6微量水份测试仪	台	/	1					 2	转接头	箱	/	1					 3	测试管道	根	/	1					 4	排气管道	根	/	1					 5	电源线	根	/	1					 6	说明书	份	/	2					 7	测试报告	份	/	1						 8	合格证	份	/	1						 9	保修单	份	/	1						  2.2 使用条件 表3 使 用 条 件 序  号	项    目	内    容 1	工作温度	-10℃~50℃ 2	工作湿度	0~85% 3	抗 震 性	垂直加速度≮0.2g;水平加速度≮0.3g 3 投标人响应部分 3.1 技术偏差 投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有偏差投标人应如实、认真地填写偏差值;若无技术偏差视为完全满足本技术规范的要求,则在投标人技术偏差表(表5)中注明“无偏差”。  表4 投标人技术偏差表 序号	项  目	对应条款编号	技术规范要求	偏   差	备   注 1					 2					 3					 4					 5					 	……				  3.2 投标人应提供的技术资料 表5投标人应提供的技术资料 序号	内   容	投标人响应情况 1	仪器使用说明书	 2	合格证	 3	出厂调试报告	 4		 5		 6		 7		 注  投标人在“投标人响应情况”一栏中填写“是”或“否”。

202002月



一、招标范围
为提升电力设备试验检测能力,结合仪器仪表配置现状,计划购置仪器仪表包含:SF6电气设备气体综合检测仪。
二、技术条件及服务要求
(一)技术条件
1.设备参数及配套服务应满足或优于现行电力行业、国网相关技术标准、规程规范和实际使用要求。
2.涉及项目范围内的设备选型须充分考虑设备通用性和互换性,原则上按照国网通用设备配置。
3.设备技术参数见设备技术参数要求(详见附件)。
(二)有关要求
1.交货要求
1.1  交货期:合同签订后2个月内交货并验收合格。
1.2  产品验收要求
1.2.1 由用户单位组织产品验收并出具验收意见。供应商首先将产品送至国网山东电科院检测,检测时依据标准技术参数表中投标人保证值判断产品是否合格;检测合格后,供应商将产品及检测报告送至用户单位,派出熟练的技术人员配合验收,并将验收合格的产品交付给用户。验收时的检查项目包括:产品检测报告核查、完整性检查、外观检查、通电检查、产品基本特性检查、备品附件检查,必要时可进行现场试验检查。
1.2.2 在验收过程中发现元件、部件、插件等损坏、供应商应负责更换。
1.2.3 产品现场试验检测不合格者,供应商应免费负责更换;若现场试验检测仍不合格,用户有权退货。
1.3  交货地点
序号 公司 地点 单位 数量
1   山东 1
2 合计 1

2.技术服务及培训要求
2.1 中标人需提供并及时更新技术支持人员的名单和联系方式。在设备出现故障、异常及损坏情况时,中标人在接到通知后2小时内响应,4小时内给予答复,在用户要求时间内赶到现场进行处理,最迟不应超过36小时。对于不能及时提供相应服务的,应及时填写不良技术服务记录。
2.2  中标人保证提供的资料正确完整,应至少提供包括产品说明书、合格证、出厂报告、系统软件及技术文档、配套检验软件光盘、装箱单及其他相应技术资料。还应提供为保护货物的安全、稳定运行及安装维护所必须的备品备件、专用工具等附件。
2.3 交货后中标人须派技术人员指导用户进行1次现场实测,以验证设备性能。对于需安装调试的装置,由中标人派出熟练的技术人员按用户单位需求进行现场安装调试。
2.4 中标人应负责对用户单位进行现场培训,根据用户单位需要每年至少提供2次专业培训,对产品原理、安装试验和运行注意事项进行详细的技术培训,并提供相应的培训资料。
2.5  设备的免费质保期不低于3年。设备在质量保证期内发生的质量问题,在卖方更换产品后质量保证期应予以延长。在质量保证期内,如发现投标人提供的货物有缺陷,不符合合同规定时,如属投标人责任,则招标人有权向投标人提出索赔,由此产生的到安装现场的换货费用、运费及保险费由投标人负担。设备3年免费检定或校准。设备终身维修、系统软件终身免费升级。中标人需长期为用户单位提供备件采购和供应服务。


附件1:SF6电气设备气体综合检测仪技术参数要求


附件1:

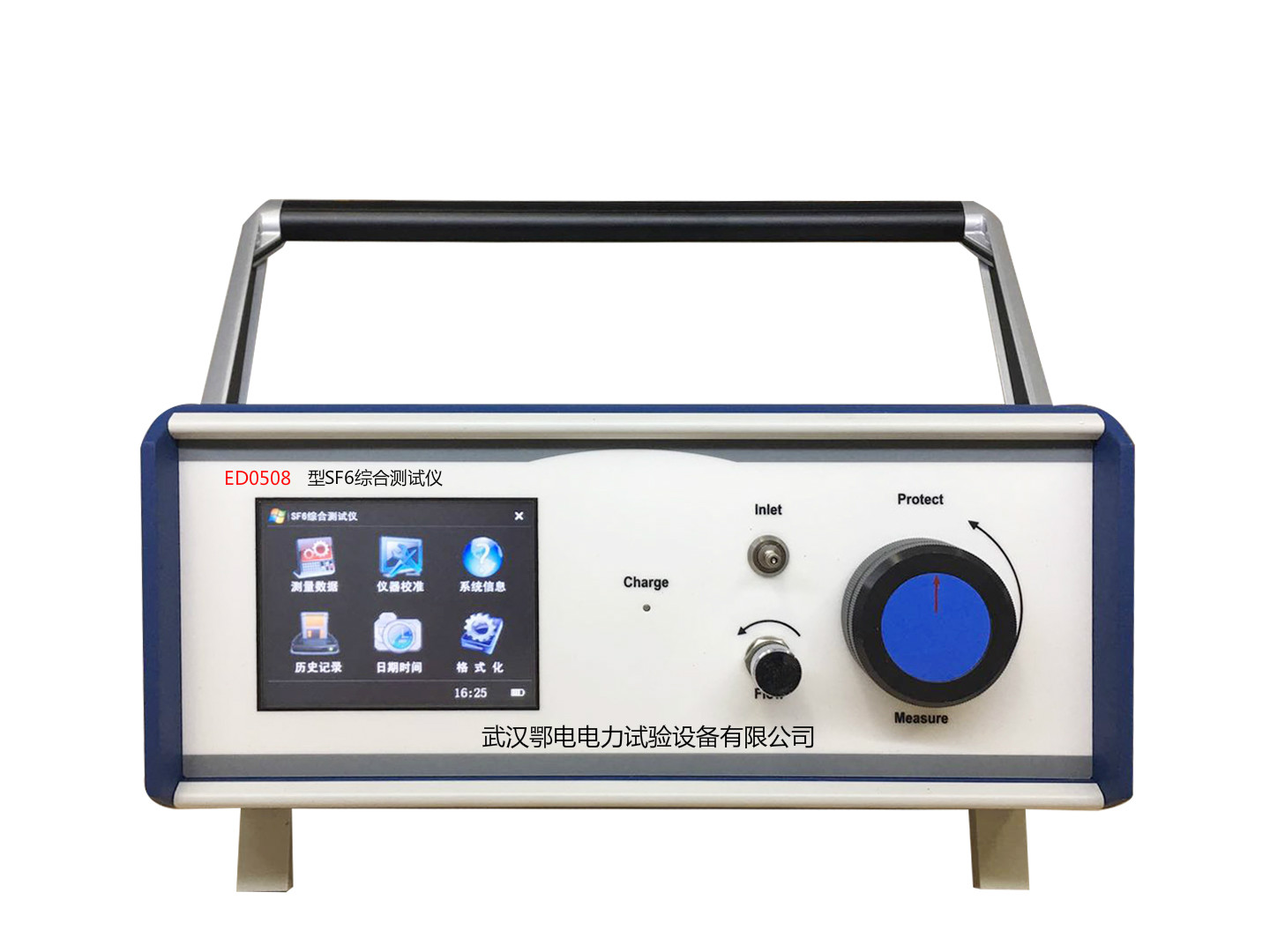

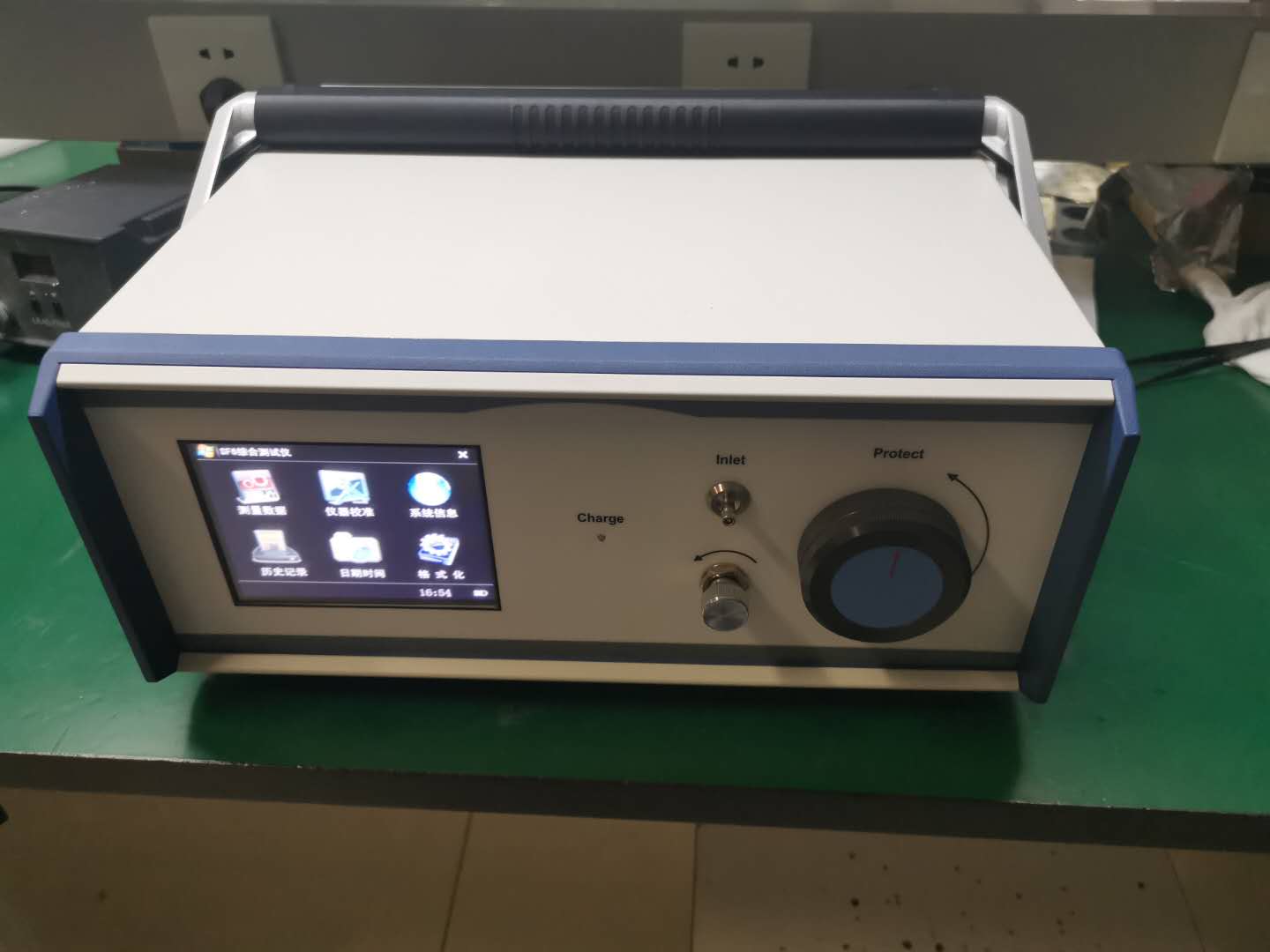

SF6电气设备气体综合检测仪




技术参数要求









二〇二零年二月


1 标准技术参数
投标人应认真逐项填写技术参数响应表中投标人保证值,不能空格,也不能以“响应”两字代替,不允许改动招标人要求值。如有差异,请填写技术偏差表。“投标人保证值”应与型式试验报告相符。
1.1主要技术指标要求
表1 技术参数响应表
项  目 招标人要求值 投标人保证值
制造厂(商) /
原产地 /
产品型号规格
最小检知量 SO2、H2S、HF≤0.1µL/L
CO≤0.1µL/L
纯度≤0.03%
露点≤0.1℃
精度 SO2、H2S、HF:测量值≤10µL/L时,误差≤±0.5µL/L;
测量值>10µL/L时,误差≤±5%

CO:测量值≤50µL/L时,误差≤±2.0µL/L
测量值>50µL/L时,误差≤±4%

纯度≤±0.2 %( W/W)
露点≤±1.0℃
线性度 各项检测项目≥99.9%
零位漂移 温度变化在-20℃~50℃时,最大漂移:SO2、H2S、HF≤±0.1μL/L ,CO≤±0.5μL/L
重 复 性 SO2 、H2S、HF:测量值≤10µL/L时,≤0.3µL/L;
测量值>10µL/L时,≤3%

CO:测量值≤50µL/L时,≤1.5µL/L;
测量值>50µL/L时,≤3%

纯度≤0.1%
露点≤0.5℃
量  程 SO2:0~100µL/L,0~2000µL/L
H2S:0~100µL/L
CO:0~500µL/L
HF:0~10µL/L
纯度:0~100%
露点:-80℃~+20℃
气体流量 分解物、纯度:0.2±10%L/min
水分:0.5±10%L/min
气室压力 压力:0-1.0MPa  0.25等级
进气压力 ≤1.0MPa
电    源 交直流两用:AC 100~242V, 50/60Hz±1;内置16.8V,18Ah大容量高性能锂电池,使用时间长,具有显示电量和电压过高、欠压提示及保护功能。
进气连接 配有16件/套带过滤器黄铜抛光转接头,能与绝大多数国内外SF6电气设备排气口和钢瓶减压阀相连


2 项目需求部分

2.1 货物需求及供货范围一览表
表2 单台货物需求及供货范围一览表
序号 仪器仪表名称 单位 招标单位要求 投标人响应
产品型号 数量 技术参数 产品型号 数量 技术参数
测试精度 分辨率 测试精度 分辨率
1 SF6电气设备气体综合检测仪   1
2 聚四氟乙烯导气管 1条3米;另一条6米 2
3 SF6取气转接头 16件/套、黄铜抛光 1
4 快速接头   2
5 交直流两用接口,锂电池   1
6 专用仪器便携箱   1
7 排气管 5米 1
8 触摸笔   1
9 打印纸


2.2 使用条件
表3 使用条件
序  号 项    目 内    容
1 工作温度  -20℃~+50℃
2 相对湿度 ≤90%,无凝露


2.3 项目单位技术差异表
项目单位要求的产品技术规范应完全符合本招标文件中规定。若有特殊要求,项目单位应如实、认真地在技术差异表中填写差异值,否则视为与本招标文件中规定的要求一致。若无技术差异则应在技术差异表中填写“无差异”。
表4 项目单位技术差异表
序号 项   目 标准参数值 项目单位要求值 投标人保证值
1
2
  ……
序号 项   目 变更条款页码、款号 原表达 变更后表达
1
2
  ……


3 投标人响应部分
投标人需填写专用部分的第1和第2部分的相应表格。标准技术参数表和项目单位技术差异表中要求值不同时,以项目单位技术差异表为准。投标人保证值,不能空格,也不能以“响应”两字代替,不允许改动招标人要求值。如有差异,应填写投标人技术偏差表。“投标人保证值”应与型式试验报告及其他性能试验报告相符。
3.1 投标人技术偏差表
投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有偏差投标人应如实、认真地填写偏差值;若无技术偏差则视为完全满足本技术规范的要求,且在投标人技术偏差表中填写“无偏差”。
5 投标人技术偏差
序号 项 目 对应条款编号 技术招标文件要求 偏 差 备 注
1
2
3


3.2 销售及运行业绩表*
6 投标产品的销售及运行业绩表(近年)
序号 型号规格 供货数量 供货时间 用户名称 联系人 联系方式






3.3 推荐的备品备件、专用工具和仪器仪表供货表
7 推荐的备品备件、专用工具和仪器仪表供货表(投标人填写)
序号 名 称 型号和规格 单位 数量 制造商
1
2
3
4


3.4 主要零部件生产厂家一览表
8 主要零部件生产厂家一览表(投标人填写,不限于以下项目)
序号 零部件名称 生产单位 国家/地区 备注
1
2
3
4
5
6
7
8
9
10


3.5 投标人应提供的技术资料
表9投标人应提供的技术资料
序号 内   容 投标人响应情况
1 产品正确完整的中文使用说明书
2 保修书1份
3 出厂检测报告
4 产品合格证
5 装箱清单
6 质量保证承诺书
7 ......

注  投标人在“投标人响应情况”一栏中填写“是”或“否”。
