变压器套管绝缘在线监测系统｜介损tanδ｜套管电容量｜末屏电流｜电压-电流矢量法｜IEC61850

ED8010型变压器套管绝缘在线监测系统设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED8010

【设备名称】：变压器套管绝缘在线监测系统

【数据来源】：原厂说明书

【标签】：主变套管在线监测，介质损耗tanδ，套管电容量Cx，末屏电流，电压-电流矢量法，傅里叶滤波，温度修正，RS485/IEC61850，声光告警

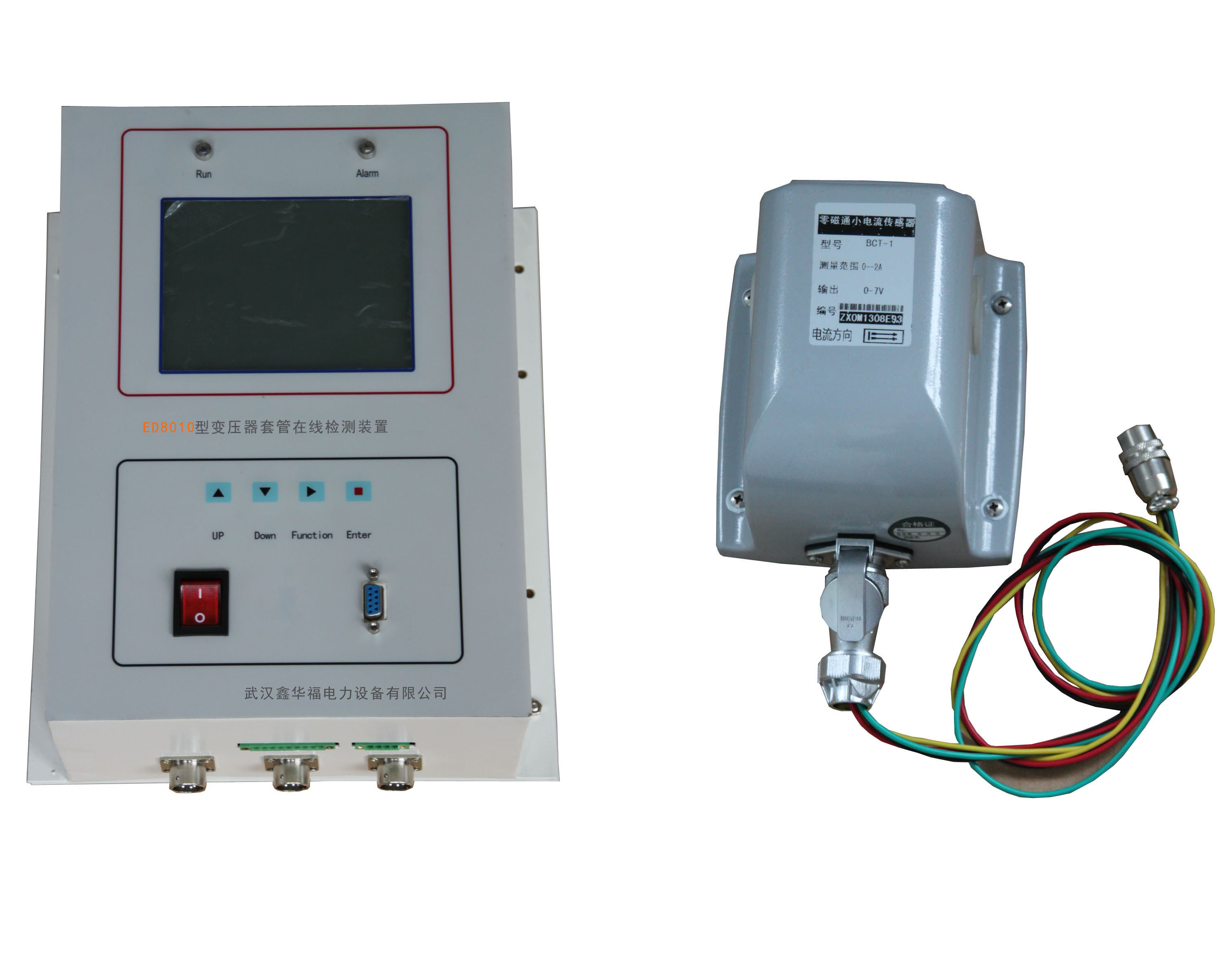

ED8010变压器套管绝缘在线监测系统，采用**电压-电流矢量计算法+傅立叶变换数字滤波技术**，用于主变三相高压套管绝缘状态不间断在线监测；采集套管末屏电流、PT二次电压，附加温度采集通道做温度修正，实时计算套管介质损耗tanδ、电容量Cx、末屏电流；具备浪涌保护、末屏开路安全保护，支持多类通讯规约上传后台，可存储两年以上历史数据，超限声光告警；装置可带电维护检修，适用于变电站变压器套管状态监测。

技术指标：

1、测量精度：电容量Cx：±(读数×1%±2pF)；介损tgδ：±(读数×1%±0.0005)；谐波50%干扰条件下仍保证测量精度；

2、测量量程：电容量3-700pF；tgδ分辨率0.001%；末屏电流0-30mA；PT二次电压0-250V；

3、供电：AC180-270V，50/60Hz；

4、工作环境温度-20℃～+70℃；

5、存储容量：可保存2年以上监测历史数据；

6、保护：浪涌保护；套管末屏开路限压保护（开路电压控制在18V以内）；

7、通讯接口：RS485、RS232、USB、光口；支持Modbus-RTU、IEC61850规约；

8、显示：320×240白底黑字液晶；5分钟无操作自动屏幕保护，按键唤醒。

系统硬件组成：

1、套管末屏电流采集单元（3套，内置限压、浪涌、屏蔽保护）；

2、PT二次电压采集单元；

3、数据测量控制单元（现场就地安装，最多配套三台单相变压器）；

4、就地液晶显示操作单元；

5、网络通讯单元；

6、后台分析管理软件。

面板与接线端子：

1、指示灯：电源常亮；运行灯闪烁；故障红灯告警；

2、按键：上下左右功能按键，用于参数、时间、数据查询；非触摸液晶屏；

3、接线端子：I_A/I_B/I_C三相末屏电流输入；PT_A/PT_B/PT_C PT二次电压；AC电源L/N；设备接地端子；插拔式接线排；通讯串口。

核心工作原理：

采集套管末屏电流与PT参考电压信号，傅立叶变换滤除现场谐波干扰，分离基波分量；做电压-电流矢量运算，幅值计算电容量，相位差计算介质损耗tanδ；结合温度通道做数据修正；多次测量取中间有效值；参数越限时触发声光报警；末屏采样回路配置保护，防止末屏开路损坏变压器。

主要软件操作功能：

1、参数整定：出厂由厂家完成，包含告警阈值、PT系数等；

2、修改系统时间；

3、数据查询：按日期查询历史监测记录，支持翻页浏览；

4、异常数据浏览：集中查看所有越限告警记录；

5、PT调整：需厂家服务人员依据现场PT实际参数配置；

6、返回实时测量界面：显示A/B/C三相Cx、tanδ、末屏电流、PT二次电压。

关键特点：

1、电压-电流矢量计算法，对比和电流法抗干扰更强，可定位故障相，适配单相变压器；

2、末屏专用安全保护，可不停电对监测装置检修维护；

3、温度采集通道对监测结果实时温度修正；

4、多接口多规约，数据上送后台服务器，集中分析套管绝缘状态；

5、历史大容量存储，保存2年以上数据，支持异常告警记录归档。

重要注意事项：

1、外壳接地端子必须可靠接地；末屏采集单元接线规范，严禁末屏无保护直接开路；

2、PT二次接线严格按端子定义接入，防止PT二次短路；

3、PT系数、告警阈值、系统参数优先由厂家调试人员设置，用户不要随意修改PT调整项；

4、内部无可供用户自行维修部件，故障联系厂家售后，禁止私自拆机。

成套配置：

ED8010主机1台；末屏传感器3套；信号线3条；9针、4针接线端子；说明书、合格证、出厂试验报告。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、错误接线造成损坏不在保修范围。

[设备类型]:变压器套管绝缘在线监测系统

[设备型号]:ED8010

[核心用途]:主变高压套管在线监测；测量介损tanδ、电容量Cx、末屏电流；温度修正、越限声光告警；历史数据存储，支持上送变电站后台

[显示交互]:320×240白底黑字液晶；5分钟屏保；按键操作；实时三相参数显示；历史数据、异常告警记录查询

[工作模式]:24h不间断在线采集；傅里叶滤波矢量运算；温度补偿；本地存储；声光越限告警；多规约网络上送后台

[关键能力]:电压-电流矢量法抗干扰；末屏开路安全保护；可不停电维护装置；存储两年以上数据；支持Modbus-RTU、IEC61850

[供电规格]:AC180-270V 50/60Hz

[性能参数]:Cx±(1%读数+2pF)；tgδ±(1%读数+0.0005)；-20℃~+70℃工作温度

[危险禁忌]:外壳可靠接地；严禁套管末屏无保护开路；PT二次防止短路；PT参数由厂家设置；禁止私自拆机维修
