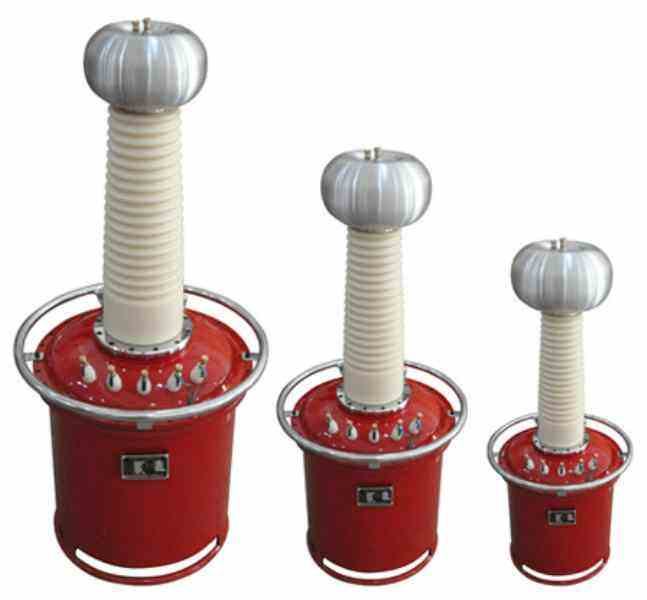

YDQ系列充气式超轻型试验变压器设备知识库

【文档类型】：设备操作知识库

【设备型号】：YDQ、YDQ(JZ)、YDQ(C)

【设备名称】：充气式超轻型SF6试验变压器

【数据来源】：原厂说明书PDF

【标签】：SF6充气试验变，交直流耐压，串级高压，无油轻型，工频耐压，直流泄漏，局部放电试验

YDQ系列充气式超轻型试验变压器，内部充SF6六氟化硫绝缘气体，对比传统油浸式重量减轻20-60%，无油污染；用于电力设备工频交流耐压、直流泄漏耐压试验，YDQ(C)支持多台串级获得更高试验电压，最高单台可达300kV；配套X(T)C操作控制箱，具备零位联锁、过流脱扣保护，适合试验室及现场频繁移动的高压试验作业，符合JB3570-98标准。

技术指标：

1、输入电压：AC220V / AC380V；输出0-500kV；容量1.5-500kVA；

2、波形：50Hz正弦输入，空载谐波≤5%；串级阻抗7%，串级空载电流≤4%；

3、运行时间：额定工况连续运行0.5h；2/3额定电流可长期连续运行；绕组温升＜65℃；

4、绝缘与局放：1.1倍额定电压感应耐压1min无闪络；低压绕组10kV耐压1min；额定电压局放≤3pC，80%额定电压局放≤2pC；

5、SF6气压：出厂0.15-0.4MPa；工作气压≥0.3MPa；低于0.15MPa必须补气，最大充气压力严禁超过0.45MPa；正常每4年约下降0.05MPa；

6、使用环境：海拔＜1000m户内；-10～+40℃；25℃时湿度＜90%；无腐蚀性爆炸性气体。

型号区分：

1、YDQ：基础充气试验变压器，交流高压输出；

2、YDQ(JZ)：套管内置高压硅堆，插入短路杆为交流模式，拔出短路杆输出直流高压，可做直流泄漏；

3、YDQ(C)：串级专用机型，多台可级联叠加输出更高电压。

硬件成套组成：

YDQ充气变压器本体；X(T)C操作控制箱（自耦调压器、零位联锁、过流继电器、交直流仪表、合闸分闸按钮）；限流电阻、分压器；放电棒；SF6专用充气组件；绝缘支架（串级使用）。

工作原理：

操作箱自耦调压器调节输入电压送入试验变低压绕组，电磁感应升压得到工频高压；YDQ(JZ)拔出短路杆，经内置硅堆整流滤波输出直流高压；YDQ(C)依靠串激绕组，多台变压器逐级叠加输出高压。

操作流程：

1、接线：按试验类型（交流耐压/直流泄漏/串级试验）对应图纸接线；区分**工作地线、保护地线分开接地**；检查本体SF6压力表≥0.3MPa；串级配置必须使用绝缘支架。

2、模式切换：交流耐压插入短路杆J；直流泄漏拔出短路杆J；选配限流电阻：交流0.3-1Ω/V；直流5-10Ω/V。

3、试验前清理套管、被试品，必要屏蔽；先不带试品做空载试验。

4、接入被试品，直流试验采用屏蔽线缆；现场设置安全围栏警示标识，安排监护人员。

5、合上控制箱电源，按下启动，从零位顺时针缓慢升压；监视电压、电流表；达到耐压值开始计时。

6、耐压结束，均匀快速调压器回零；**必须使用带电阻放电棒多次充分放电后，再拆除高压接线**。

维护保养要点：

1、保持设备外壳、套管清洁；禁止随意拧动非接线螺栓，防止SF6密封泄漏。

2、定期观察压力表，压力降到0.15MPa需要补气，最大充气压力不超过0.45MPa，采用原厂专用充气工具与SF6气体。

3、额定工况运行半小时后需要足够冷却间隔；2/3额定电流才可长时间运行。

4、运输、移动避免磕碰密封部位。

关键安全注意事项：

1、高压试验必须设置安全围栏、警示牌，专人监护，保证安全距离；

2、工作地线与保护地线分开接地，接地牢靠；

3、直流试验微安表尽量高位安装，配置过流保护，防止击穿损坏仪表；

4、严禁高压状态下接通断开被试品；尽量避开电焊等电源扰动环境开展试验；

5、试验结束所有高压部位充分放电，方可触碰高压部件。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：人为漏气、磕碰损坏、错误接线不在免费保修，故障联系厂家售后。

[设备类型]:SF6充气式超轻型高压试验变压器

[设备型号]:YDQ / YDQ(JZ) / YDQ(C)

[核心用途]:电气设备工频交流耐压、直流泄漏耐压试验；YDQ(C)支持多台串级升压；局放试验，现场无油轻量化高压试验

[显示交互]:控制箱电压表、电流表；合闸、分闸操作按钮；零位联锁保护

[工作模式]:交流耐压；直流泄漏耐压；多机串级高压模式；空载校验；带试品耐压计时

[关键能力]:SF6充气无油、重量轻；内置硅堆交直流一体；串级叠加升压；零位联锁+过流脱扣保护；局部放电满足试验要求

[供电规格]:AC220V / AC380V

[性能参数]:输出最高500kV；额定工况连续运行30min；SF6工作气压≥0.3MPa；局放≤3pC

[危险禁忌]:工作地线、保护地线分开接地；压力表低于0.15MPa禁止试验；充气压力不得超0.45MPa；试验后充分放电再拆线；严禁随意拆卸密封螺栓；高压试验设置安全围栏；禁止私自拆机维修
