EDCZ-30接地线成组电阻测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDCZ-30

【设备名称】：接地线成组电阻测试仪

【数据来源】：原厂说明书doc

【标签】：携带型短路接地线，安全工器具预试，成组直流电阻检测，大电流输出，反接告警，本机存储，热敏打印，单片机控制

EDCZ-30接地线成组电阻测试仪依据《携带型短路接地线技术标准》、《电力安全工器具预防性实验规程》研制，专门用于携带型短路接地线、个人保护接地线的成组电阻检测，筛查不合格接地线，防范现场突发来电、感应电压带来安全风险。设备由高速单片机主控，具备多档大直流电流输出，测量速度快、量程覆盖面广；集成万年历时钟，可本地存储试验记录，自带热敏打印机实现现场纸质输出；具备过热保护、测试线反接提示，搭配智能功率管控，降低整机发热，适用于电力试验室、班组安全工器具预防性校验作业。

技术指标：

1、输出档位：直流30A、40A、50A三档可选，输出直流电压≥10V。

2、测量分辨率0.1μΩ；整机准确度5‰。

3、各档位测量量程：

  30A档：150μΩ-300mΩ

  40A档：100μΩ-250mΩ

  50A档：50μΩ-200mΩ

4、工作环境温度-20℃～40℃，相对湿度小于80%RH，禁止结露。

5、供电AC220V±10%，50Hz。

硬件及成套配件：

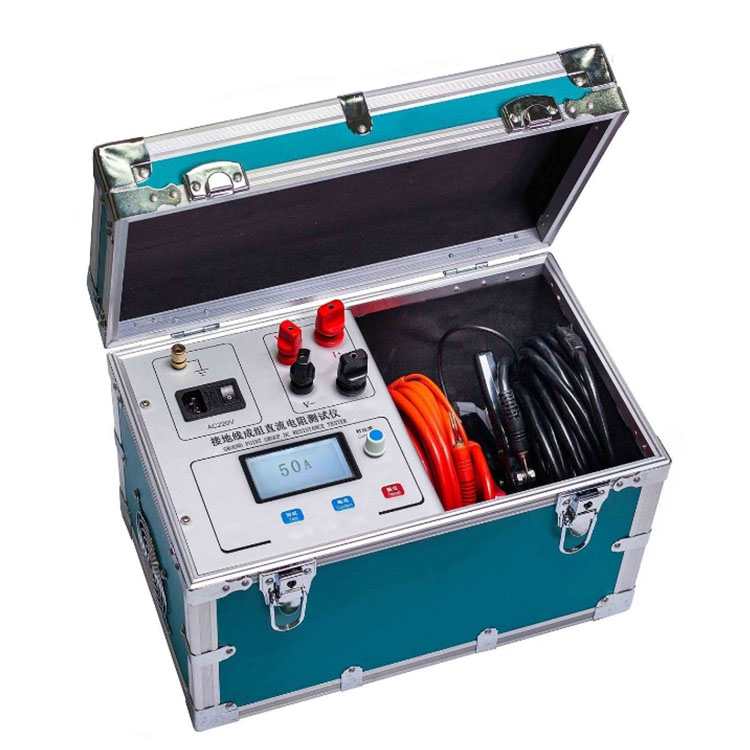

1、主机单元：128×64中文点阵液晶屏；档位选择按键；本机存储模块；内置热敏打印机；电源输入端子、测试接线端子；过热保护、接线反接告警提示。

2、配套物料：主机1台、全套测试导线、电源线、专用接地线；5A备用保险管2只；打印纸两卷；说明书、合格证、保修卡、装箱单。

主要测试功能：

1、携带型短路接地线、个人保安接地线成组直流电阻测量，可对照多股铜接地线电阻参考值判定工器具是否合格。

2、提供30A/40A/50A三档大直流输出，适配不同规格截面积接地线。

3、自带万年历时钟，本机最多保存20组测试数据，支持历史记录查阅。

4、内置热敏打印机，试验完成直接现场打印测试单据。

5、保护告警机制：测试线反接提示告警；内部电源过热自动降载保护；智能功率管理，设备自动维持最优工作功率，减少机身发热。

参考比对数据：

仪器文档附带不同截面积多股铜质接地线参考电阻，可作为合格判定参照：

10mm²：1.98mΩ；16mm²：1.24mΩ；25mm²：0.79mΩ；35mm²：0.56mΩ；

50mm²：0.40mΩ；70mm²：0.28mΩ；95mm²：0.21mΩ；120mm²：0.16mΩ。

操作简要说明：

1、接好主机电源线、设备保护地线，按规范连接被测接地线与测试线缆。

2、根据被测接地线规格选择30A、40A、50A输出档位。

3、启动测量，屏幕读取成组电阻数值；若提示反接，调整测试线极性。

4、测试完成可保存数据，也可直接通过内置打印机输出纸质报告；需要时调取历史存储记录。

5、仪器过热会自动保护，待设备降温后再继续试验。

重要使用注意事项：

1、试验前检查测试线夹持点接触牢靠，接触不良会带来额外电阻误差。

2、出现反接告警，断电调换测试导线极性再继续测试。

3、设备发生过热保护，不可强行继续试验，等待充分冷却。

保修条款：发货起一年内产品质量问题免费包修包换；终身提供保修及技术服务；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:安全工器具-接地线成组电阻测试仪

[设备型号]:EDCZ-30

[核心用途]:携带型短路接地线、个人保安接地线成组电阻预试；30/40/50A多档大直流输出；接线反接告警；过热自动保护；存储20组带时间戳记录；内置热敏打印机现场出报告；智能控温降发热

[显示交互]:128×64中文点阵液晶屏；档位选择；电阻读数显示；时钟日期；存储记录浏览；反接、过热告警提示

[工作模式]:接地线成组电阻测试；数据本地存储；历史记录调取；现场打印测试结果；故障告警保护

[关键能力]:三档大直流输出；最小分辨率0.1μΩ；5‰测量准确度；反接识别提示；过热自动保护；智能功率管理抑制发热；本机20组数据存储，热敏打印

[供电规格]:AC220V±10%，50Hz

[性能参数]:输出30/40/50A DC，电压≥10V；分辨率0.1μΩ；准确度5‰；-20~40℃工作温度

[危险禁忌]:测试夹保证接触良好；出现反接告警断电调换接线；过热保护需停机冷却；禁止私自拆机维修
