ED0211电力变压器互感器消磁仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0211

【设备名称】：电力变压器互感器消磁仪

【数据来源】：原厂说明书doc

【标签】：变压器消磁，消除直流电阻试验剩磁，抑制励磁涌流，自动/手动消磁，多档位消磁电流，进度可视化，便携机身

ED0211电力变压器互感器消磁仪主要用于消除大型电力变压器做完直流电阻试验之后铁芯留存的剩磁。消除剩磁可以降低变压器投运时励磁涌流冲击，保障设备安全并网运行，延长变压器使用寿命；适用于35kV及以上等级大型电力变压器投运前消磁作业。设备提供自动、手动两套工作模式，多档消磁电流可选，消磁过程屏幕实时展示作业进度，整机体积小巧重量轻，现场仅需AC220V市电供电，三相变压器一般进行1-2轮即可完成消磁。

技术指标：

1、消磁电流档位：自动、10A、5A、1A、500mA、200mA，最大输出消磁电流10A。

2、外形尺寸400×310×160mm，整机重量6.5kg。

3、工作环境温度-10℃～50℃，环境湿度≤85%RH。

4、供电规格AC220V±10%，50Hz。

硬件面板及成套配件：

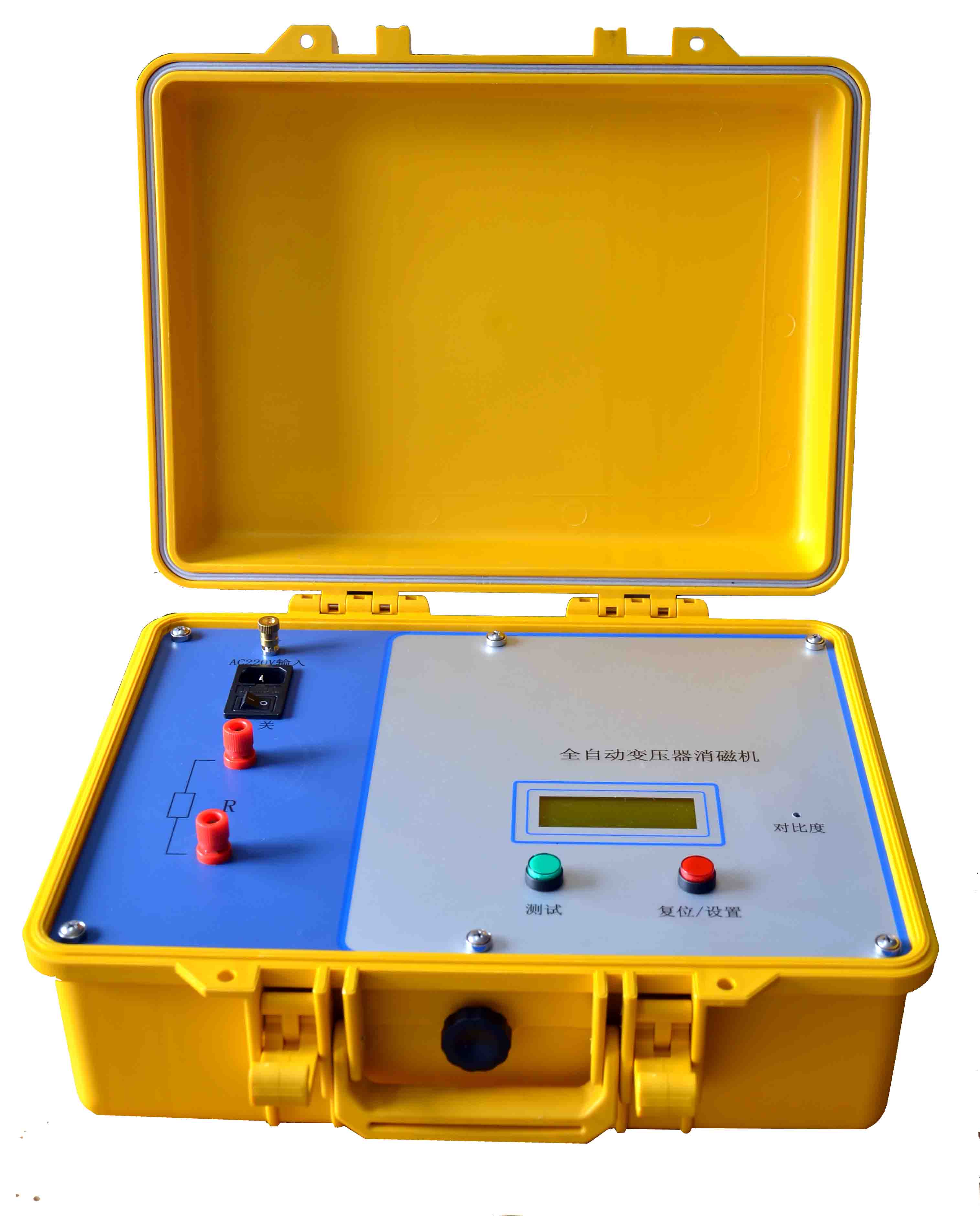

1、主机面板：接地端子、电源开关、消磁输出接线端子；液晶显示屏；复位按键、启动按键。

2、配套物料：消磁仪主机、AC220V电源线、配套测试线、保护接地线；10A备用保险管2只；产品说明书、合格证。

面板关键部件释义：

1、消磁输出端子：连接变压器高压侧被测相套管，接线无正负极区分。

2、接地端子：仪器外壳保护接地。

3、复位键：切换自动/手动模式；循环选择电流档位；中断消磁作业；返回初始界面；消磁结束触发放电蜂鸣提示。

4、启动键：确认并启动消磁输出。

5、液晶屏：显示模式选择、消磁运行状态、进度百分比、消磁结束提示。

主要测试功能：

1、变压器铁芯剩磁消除，削弱投运励磁涌流，保障变压器安全投运。

2、自动消磁模式：仪器自主匹配输出电流，一键完成单相同步消磁。

3、手动消磁模式：操作人员按需挑选10A~200mA五档固定电流开展消磁。

4、消磁过程进度百分比实时显示；作业完成蜂鸣提示放电结束。

标准作业流程：

1、仪器接通AC220V工作电源，外壳接地端子可靠接大地；消磁输出端子接变压器高压待测相套管，接线不分极性；若不清楚剩磁最大相，可分别对AB、BC相依次消磁。

2、开机，屏幕出现自动消磁、手动消磁选项。

3、自动消磁：复位键选中自动消磁，按下启动开始消磁；屏幕显示正在消磁与进度百分比；进度到达100%提示消磁结束；按下复位，蜂鸣提示放电完毕，本相消磁完成；如需其它相消磁，重复整套操作。

4、手动消磁：复位键切至手动模式，继续按复位循环切换选择所需电流档位；选定后按启动执行消磁；进度100%显示消磁结束；按下复位触发放电提示，完成该相消磁。

5、全部相别消磁完毕，先关闭仪器电源，之后再拆除测试线缆与接地线。

重要使用注意事项：

1、消磁输出接线没有极性区分，但是外壳接地必须牢靠。

2、消磁完成要等待复位键触发的放电提示之后，再切换相别或者拆线。

3、严禁私自拆机，设备故障联系厂家售后；厂家提供2小时技术响应，软件终身免费升级。

保修条款：收货起一年内非人为质量故障免费保修，提供终身维修服务；人为使用不当、保管损坏、不可抗力造成故障仅收取硬件材料费；发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:变压器铁芯消磁仪

[设备型号]:ED0211

[核心用途]:消除变压器直流电阻试验产生的铁芯剩磁；减小投运励磁涌流；自动、手动双模式；多档位消磁电流；实时进度显示；消磁完成放电蜂鸣提示；便携轻量化，AC220V现场供电

[显示交互]:中文液晶屏；模式选择界面；消磁进度百分比显示；消磁结束提示界面

[工作模式]:自动消磁；手动档位选择消磁；进度监视；消磁结束放电提示

[关键能力]:最大消磁电流10A；六档电流可选；进度百分比可视化；消磁结束蜂鸣放电提示；接线无极性；机身轻便便于现场搬运

[供电规格]:AC220V±10%，50Hz

[性能参数]:最大输出10A；-10~50℃工作温度；整机6.5kg

[危险禁忌]:仪器外壳务必可靠接地；消磁结束待放电提示完成再换相、拆线；禁止私自拆机维修
