互感器综合测试仪：装置特点与参数详解

一、总体概述

互感器综合测试仪在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛收集用户意见、开展大量市场调研并深入研究理论后研发而成。它采用高性能 DSP 和 FPGA 以及先进制造工艺，性能稳定可靠、功能完备、自动化程度与测试效率高，在国内处于领先水平，是电力行业互感器专业测试的理想仪器。

二、主要技术特点

（一）功能全面

CT 测试：满足各类 CT（保护类、计量类、TP 类等）的励磁特性（伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求。

PT 测试：可用于各类 PT 电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。

（二）现场检定便捷

现场检定电流互感器时，无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线。简单的测试接线和操作即可实现电流互感器检定，大幅降低工作强度，提高工作效率，方便现场开展工作。

（三）测量精准

变比差与角差测量：可精确测量变比差与角差，比差最大允许误差±0.1%，角差最大允许误差±5min，能进行 0.2S 级电流互感器的现场测试，变比测量范围为 1 - 40000。

曲线测试：基于先进的变频法测试 CT/PT 伏安特性曲线和 10%误差曲线，输出最大仅 180V 的交流电压和 12Arms(36A 峰值)的交流电流，却能应对拐点高达 60KV 的 CT 测试。

（四）参数自动给出

自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等 CT、PT 参数。

（五）标准适配性强

测试满足 GB1208（IEC60044 - 1）、GB16847(IEC60044 - 6) 、GB1207 等各类互感器标准，并依照互感器类型和级别自动选择合适标准进行测试。

（六）操作简便

一键测试：一键完成 CT 直阻、励磁、变比和极性测试，除负荷测试外，CT 其他各项测试采用同一种接线方式。

界面友好：全中文动态图形界面，无需参考说明书即可完成接线、设置参数。动态显示参数设置，根据所选试验项目自动显示相关参数；动态显示帮助接线图，根据所选试验项目显示对应接线图。

显示清晰：5.7 寸图形透反式 LCD，阳光下清晰可视。

操作便捷：采用旋转光电鼠标操作，简单、快捷、方便，极易掌握。

（七）报告打印与数据存储

报告打印：面板自带打印机，可自动打印生成的试验报告。

数据存储：装置可存储 1000 组测试数据，掉电不丢失。

（八）便于携带

装置重量<9Kg，易于携带，方便在不同测试现场使用。

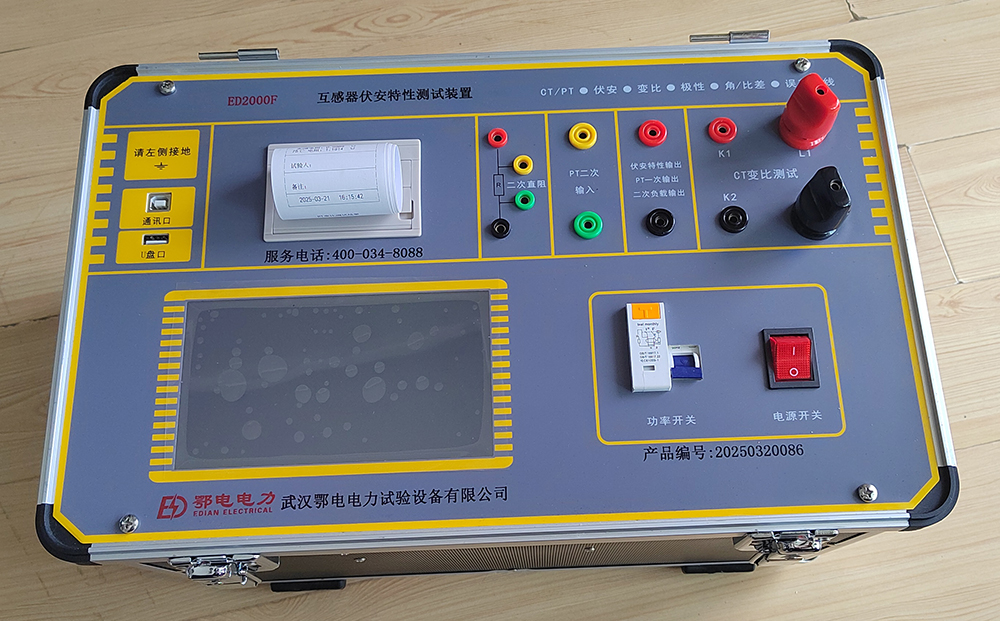

三、装置面板说明

装置面板结构布局合理，各部分功能明确，接线端子从左向右依次为：

红黑 S1、S2 端子（试验电源输出）：用于输出试验所需的电源，为测试提供电力支持。

红黑 S1、S2 端子（输出电压回测）：对输出的电压进行回测，确保电压输出的准确性和稳定性。

红黑 P1、P2 端子（感应电压测量端子）：用于测量感应电压，获取相关电压数据。

液晶显示屏：采用中文显示界面，清晰展示测试过程中的各种参数、设置信息以及帮助接线图等，方便用户操作和查看。

微型打印机：能够自动打印测试数据和曲线，为用户提供纸质的测试报告，便于存档和查阅。

旋转鼠标：作为输入设备，用于输入数值和操作命令，操作简单直观，提高测试效率。

互感器综合测试仪凭借其全面的功能、精准的测量、便捷的操作以及良好的便携性等特点，成为电力行业互感器测试的得力助手，为保障电力系统的安全稳定运行提供了有力支持。
