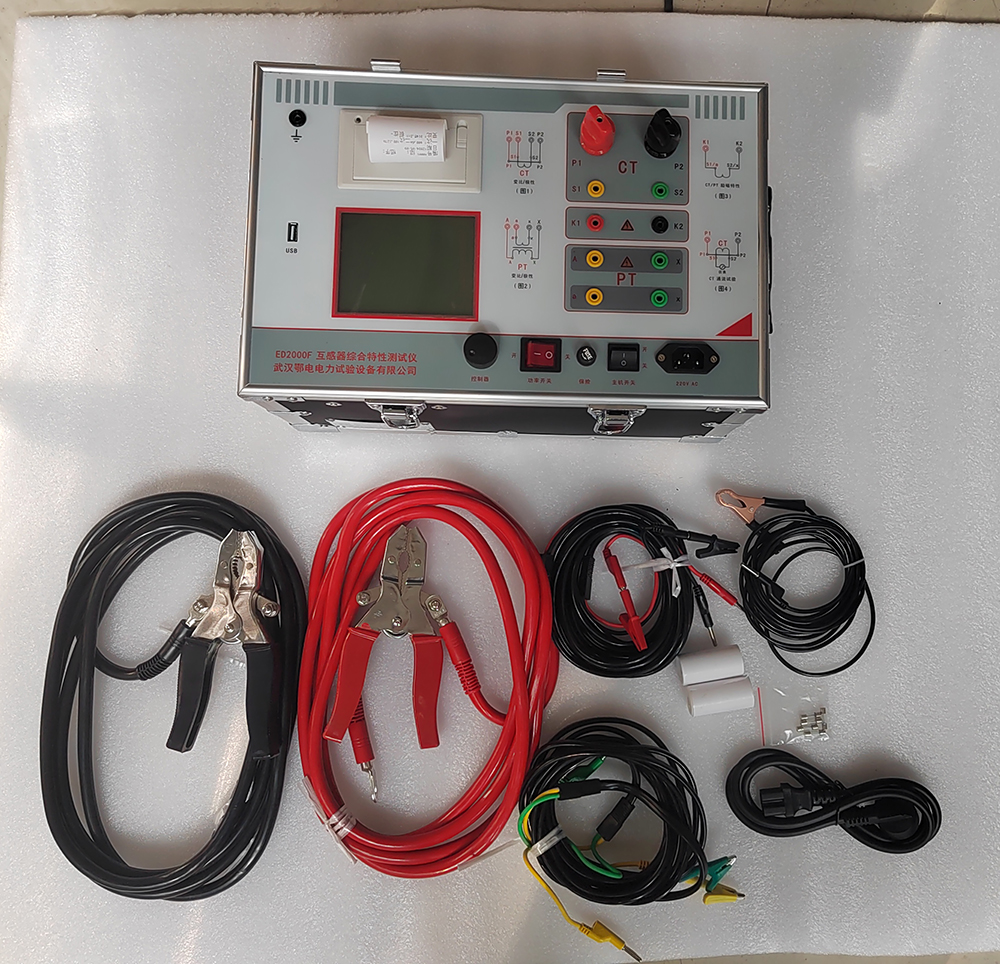

全自动互感器特性综合测试仪使用注意事项与操作指南

一、安全注意事项

操作规范：使用前务必详细阅读说明书，严格按规范操作，以保障人身及设备安全。

散热保障：为保证仪器工作可靠，切勿堵塞仪器左右侧的散热孔，确保散热良好。

异物防范：防止任何异物掉入机箱内，避免因异物导致短路等故障。

可靠接地：试验之前必须将仪器可靠接地，降低触电风险。

CT变比试验：做CT变比试验时，要将CT二次绕组的接地线断开，防止影响试验结果。

PT伏安特性试验：做PT伏安特性时，把被测PT的一次绕组的零位端接地，保证试验安全。

通讯检查：若主机不能与电脑通讯，需检查电脑串口是否设置为COM1口。

数据存储：主机最多可保存45组数据，掉电后数据不丢失，但超过45组会按先入先出原则冲掉最老数据，掉电保存期限为60天。

二、主要特点

自动测试：仅需设定测试电压、电流和步长，装置自动升压并描绘伏安特性测试曲线，省去手动调压、记录和描曲线等繁琐操作，快捷方便。

接线简便：国内首创傻瓜式接线方式，仅需6个接线柱即可完成CT/PT的所有试验。

功能全面：可测试CT/PT伏安特性、变比和极性、CT 5%和10%的误差曲线、CT二次侧回路、交流耐压测试。

外接支持：若单机输出电压不满足要求，可采用外接升压器进行测试。伏安特性试验输出电压0 - 1000V、电流0 - 20A；采用外接升压器输出电压0 - 2500V、电流0 - 1.5A，可做500KV等级1A的互感器伏安特性试验。变比测试最大电流0 - 600A。

电源自动转换：单电源输入，220V/380V自动转换。

显示打印便捷：大屏幕液晶显示，测试时直接显示伏安曲线图，自带微型打印机，可随时打印曲线图及测试数据。

操作简单：采用进口光电旋转编码器，试验操作简单方便。

存储容量大：带有大容量存储器，可存储45组测试数据，掉电不丢失。

通讯功能强：具备RS232通信接口，可连接笔记本电脑进行试验，测试数据也可上传至电脑编辑保存。

便携性好：体积小，重量轻（21Kg），方便流动试验。

三、单机运行软件操作方法

旋转鼠标使用方法

移动光标：通过旋转鼠标移动光标位置，光标移到选项上需选定时，“按下”旋钮即可选定。

数据输入：将光标移到需修改数据的选项上，按下鼠标进入数据修改操作（光标缩小至被修改位），左旋或右旋鼠标增减该位数值，按下鼠标确认并进入下一位修改，逐位修改完毕后光标增大为全光标，退出数据修改操作，此时旋转鼠标可移走光标。

主菜单

连接好装置侧板上的～220V电源，打开面板电源开关，液晶屏蓝色背光亮，装置自检完毕进入伏安特性测试仪汉化主菜单。主菜单有CT伏安特性、变比极性、PC通讯和PT伏安特性、变比极性和耐压测试六项可选项，旋动旋转鼠标将光标移到某一项上，按下旋钮即可进入此项试验。

伏安特性试验

软件界面：在主菜单界面，将光标移动到“伏安特性”选项上，按下旋转鼠标进入伏安特性试验设置界面。光标移动至“返回”，按下鼠标可返回主菜单。

界面参数说明

前x次记录：以前第x次做完伏安特性试验后保存的数据。

分段点电流值：为使伏安特性曲线的拐点前和拐点后的曲线点分布合理，设置此点，在此点前后分别以两种不同电流步长进行试验。该值根据估计值或所测拐点值设定，范围（0 - 20）A。

分段点前（后）步长：分段点前（后）的步进电流步长，范围（0.001 - 2.000）A。

最大输出电压：电流互感器二次侧所能承受的最大电压，范围（0 - 2000）V。

最大输出电流：电流互感器二次侧所能承受的最大电流，范围（0 - 20）A。

单机试验：仅使用单机进行试验时，按此键开始试验。

外接升压器试验：若需外接升压器进行试验时，按此键开始试验。

试验设置与准备：设置好最大输出电压、最大输出电流和分段点电流值（理论拐点）、分段点前步长、分段点后步长等参数后，将光标移动至“单机试验”选项准备试验。若按下“返回”，则退出伏安特性试验回到主菜单。

使用装置单机试验

试验接线：当交流功率电源输入端子接～220V电压时，交流电压输出为0~550V；当输入端子接～380V电压时，交流电压输出0~1000V。使用装置单机试验时，勿按外接升压器试验。

试验方法：在伏安特性试验界面上按下“单机试验”，确定后进入伏安特性试验曲线图界面，装置自动根据设定值逐步增加电压和电流进行测试，每测出一个点自动在曲线图上标示并记录数值。试验中光标在“停止”选项闪烁，直至试验完毕。可退出自动测试界面或按下旋转鼠标人为中止试验。

使用外部升压器试验

试验接线：测试额定电流1A的CT要求测试电压高达1500～2000V，装置单机无法达到，此时采用外部升压器。当交流功率电源输入端子接～220V电压时，经外部升压器后交流电压输出为0～1650V；当输入端子接～380V电压时，升压后交流电压输出达0～2000V。

试验方法：与装置单机试验相同，但电压设置范围为0～2000V，电流设置范围为0～1.5A。使用装置外接升压器试验时，勿按单机试验。

测试结果操作说明

打印：将光标移动至“打印”选项，按下旋转鼠标，用仪器自带微型打印机打印当前测试的曲线及数据组。

保存：移动光标至“保存”选定，将当前数据及伏安特性曲线图保存在内存中。之后弹出被测CT参数对话框，通过旋转鼠标进行线路号、组号、相序、K、日期等参数设置，设置完毕按下“确定”保存数据。刚保存的数据在“前1次记录”中，所有数据往前推一组。内存最多保存45组数据，超过按先入先出原则冲掉最老数据，掉电保存60天。单机保存的数据可直接上传至PC机保存。

参数设置：同上述保存时的参数设置操作。

返回：光标移动至此选项，按下退出该界面。

数据：将光标移动至“数据”选项选定，屏幕上显示伏安特性试验的测试数据列表。若数据太多，将光标移动到↑↓项，按下鼠标，通过左旋、右旋鼠标滚动显示试验数据。浏览完毕，光标移动至“返回”，按下退回到伏安特性试验曲线界面。

误差曲线

在伏安特性曲线图界面上，将光标移至“误差曲线”选定，显示伏安特性试验的误差曲线设置。

误差曲线参数框说明

ZⅡ：CT二次侧阻抗值。

额定电流：CT的二次侧额定电流。

5%误差曲线：将光标移动至“5%误差曲线”选定，自动得出结果并显示数据。

10%误差曲线：将光标移动至“10%误差曲线”选定，自动得出结果并显示数据。

查阅以前所保存的测试数据：进入伏安特性试验设置界面，将光标移动至“前x次”选项上，按一下鼠标后，左旋或右旋鼠标设定哪1次，再次按一下鼠标调出该次试验数据查阅。数据调出后所显示的曲线和数据列表及其操作方法与刚测试得出的结果相同，调出后可进行打印操作。
