电缆超低频耐压介损测试解决方案

一、产品概述

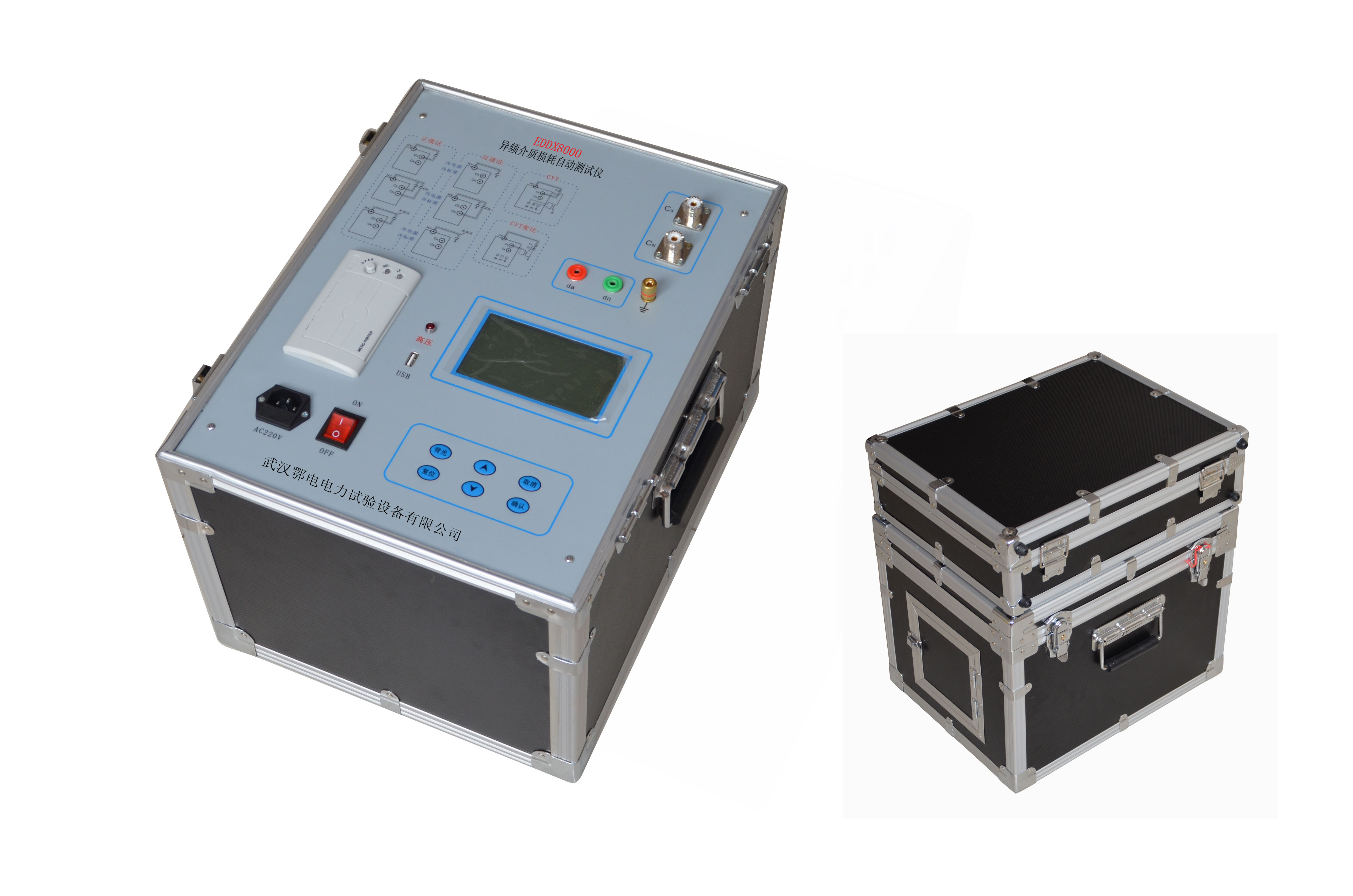

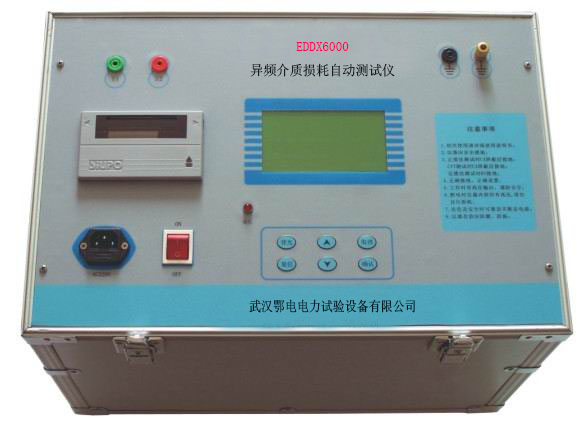

异频介损自动测试仪是专为发电厂、变电站及实验室设计的高精度测试设备，用于测量高压电力设备（如电缆、变压器、互感器、电容器等）的介质损耗正切值（tgδ）及电容量（Cx）。其核心优势在于：

抗干扰能力强：通过频率变换（如45Hz/55Hz、55Hz/65Hz）结合数字陷波技术，避开50Hz工频干扰，确保强电场环境下的测量精度。

一体化设计：集成介损测试电桥、可变频调压电源、升压变压器及SF6高稳定度标准电容器，无需外接设备即可完成测试。

多功能适配：支持停电设备测试、发电机供电场景，并可扩展绝缘油介质损耗测试功能。

二、核心功能与技术特点

精准测量能力

介损测量范围：0.001%~50%，分辨率0.001%，准确度±(读数×1% + 0.00040)。

电容测量范围：

内施高压：3pF~60000pF（10kV电压下），60pF~1.0μF（0.5kV电压下）。

外施高压：3pF~1.5μF（10kV电压下），60pF~30μF（0.5kV电压下）。

测试电压：0.5kV~10kV可调，支持500V步进调整。

抗干扰与适应性

频率可变：双频切换（如45Hz/55Hz）有效抑制工频谐波干扰，适用于变电站、发电厂等强电磁环境。

发电机供电支持：输出零线需接地，避免接地错误提示。

操作便捷性

105mm×65mm超大液晶屏：中文菜单界面，分左右功能区与状态提示区，操作直观。

一键自动测试：微机控制全流程，无需人工干预。

海量数据存储：内置日历芯片与大容量存储器，支持历史记录查询与打印输出。

安全保护设计

多重保护机制：输入电压波动、输出短路、过压、过流、温度超限等保护功能。

接地检测：未接地设备禁止升压，确保操作安全。

高压引线安全：专用高压电缆需远离人体，避免电击风险。

特殊测试模式

CVT（电容式电压互感器）测试：

支持C1、C2电容及介损同时测量。

不拆高压引线测量CVT介质损耗值与电容值。

反接屏蔽法测量CVT上端C0的介损与电容。

绝缘油测试：配专用油杯，评估油质老化程度。

三、工作原理

介质损耗原理

电介质在交流电压作用下，电压与电流间存在相角差ψ，其余角δ称为介质损耗角。δ的正切值（tgδ）是衡量电介质损耗的核心参数，值越小表明绝缘性能越好。

测试流程

标准回路（Cn）：由内置高稳定度SF6标准电容器与测量线路组成。

被试回路（Cx）：由被试品与测量线路组成。

信号采集：通过取样电阻、前置放大器及A/D转换器，实时采集两回路电流幅值与相位差。

矢量运算：数字信号处理器（DSP）运用数字化实时采集方法，计算试品的电容值与介损正切值。

四、使用注意事项

适用场景

仅适用于停电设备测试，非停电设备需保持断电状态。

适用于发电机供电场景，但需确保输出零线接地。

操作规范

绝缘检测：测试前需对被测设备进行绝缘电阻检测，确认无短路或接地故障。

耐压等级匹配：根据设备耐压等级选择仪器升压档位，避免击穿或损坏仪器。

高压引线管理：专用高压电缆需远离人体，测试时禁止触碰。

环境与维护

输入电压范围：AC220V±10%（即198V~242V），最大输入电压不超过AC264V，否则永久损坏且不保修。

防潮防震：仪器需存放于干燥、无剧烈震动环境，避免内部元件受损。

打印机维护：若出现卡纸，取出卷纸绕紧后重新装入即可。

五、应用场景

电缆耐压与介损测试：评估电缆绝缘老化程度，预防绝缘击穿事故。

变压器/互感器检测：测量绕组间绝缘介损，判断绝缘状态。

电容器性能测试：验证电容器介损与电容值是否符合标准。

绝缘油质量分析：通过油杯测试油介质损耗，评估油质劣化情况。
