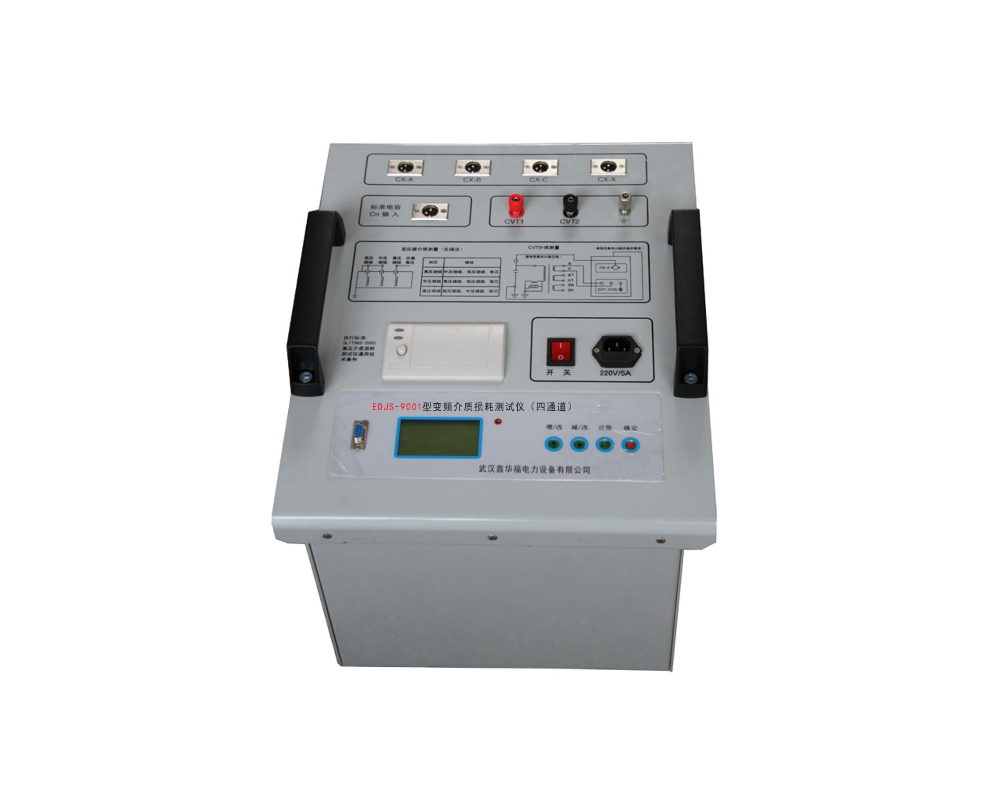

超低频介损测试仪——核心性能与功能解析

一、高压输出与抗干扰能力

高电压/大电流输出

最大输出电压：10kV（支持0.5kV~10kV连续可调），最大输出电流200mA，高电压介损试验输入电流达5A，满足高压设备测试需求。

双变频抗干扰技术

采用49Hz/51Hz自动切换，可识别50Hz/60Hz系统电压，在200%强电场干扰下仍能精准测量。

支持外接40Hz~70Hz变频电源（含工频/串联谐振电源），适配大容量高电压试验。

发电机供电支持

即使电源频率波动大（如发电机供电），仍可稳定完成介损测量，适应野外或无稳定电网环境。

二、测量精度与模式多样性

高精度测量技术

数字波形分析结合电桥自校准技术，正/反接线测量准确度与稳定性一致。

内置串联/并联两种介损测量模型，简化仪器检定流程。

多模式适配

支持正/反接线、内/外标准电容、内/外高压模式，无需外接辅助设备即可完成常规试验。

自动分辨电容、电感、电阻型试品，兼容电缆、变压器、CVT、绝缘油等全场景测试。

CVT专项功能

自激法测量接口：设置高压电压/电流、低压电压/电流四重保护限值，确保安全。

C1/C2一次接线：自动补偿母线接地和标准电容器分压影响，无需换线或外接配件。

变比测量：支持CVT变比、极性及相位误差检测，功能集成度高。

变压器套管测试

正接线四通道模式：单次接线同时测量多组套管介损，提升试验效率。

三、安全保护与操作便捷性

多级安全防护

硬件保护：过流、过压、接地保护，高压电缆可拖地使用，抗震性能优异。

软件监控：实时监测电流/电压，故障时迅速降压，确保人身与设备安全。

人性化设计

一体化结构：中文图文菜单+大屏幕背光LCD，操作直观。

接触不良提示：接线异常时自动报警，辅助用户快速排查问题。

热敏打印机：内置打印功能，现场生成测试报告。

数据管理与扩展

存储功能：带日历时钟，可存储100组测量数据。

计算机集成：通过接口连接计算机，单台PC可控32台仪器，适配综合高压试验车，实现数据集中处理与报表输出。

四、特殊场景适配功能

绝缘油/材料精密测试

外接标准电容接口：连接油杯或固体材料电极，完成高精度绝缘油/材料介损试验。

反接线低压屏蔽

220kV CVT母线接地测试：在母线接地情况下，对C11进行不拆线10kV反接线测量，同步获取主电容与屏蔽电容的电容量及介损值。

电缆长度补偿

消除电缆长度对测量结果的影响，提升长距离电缆测试准确性。

五、关键技术参数速览

输出电压范围：0.5kV~10kV（连续可调）

输出电流：最大200mA（高电压试验输入5A）

抗干扰能力：200%工频干扰下准确度≤±(读数×1% + 0.00040)

频率范围：内置49Hz/51Hz，外接40Hz~70Hz

测量范围：介损0.001%~50%；电容3pF~60000pF（10kV电压下）

数据存储：100组测量记录，支持U盘导出

接口扩展：计算机控制（1台PC控32台仪器）、外接标准电容/油杯/固体电极接口

应用场景推荐

发电厂/变电站：高压电缆、变压器、CVT、互感器等设备的绝缘性能检测。

电力检修部门：现场快速排查设备绝缘缺陷，支持发电机供电环境。

实验室/科研单位：绝缘油、固体绝缘材料的高精度介损分析。

电缆制造企业：长距离电缆出厂试验，消除长度对测量结果的影响。

此版本通过结构化文本与分点描述，清晰呈现设备的抗干扰能力、安全设计、多场景适配性及数据集成管理优势，便于技术人员快速理解核心价值。
