高压绝缘电阻测试仪的分析说明

整体概述

绝缘电阻测试仪作为一款在电气测试领域广泛应用的专业仪表，具备多种实用功能，适用于多种场景下的绝缘测试需求。其丰富的功能、便捷的操作以及可靠的性能，使其成为众多工业部门不可或缺的测试工具。

功能特点

多参数测试功能

不仅能测量绝缘电阻，还能计算吸收比和极化指数，并自动储存15秒、30秒、1分钟、10分钟的数据。这对于全面评估电气设备的绝缘性能至关重要，不同时间点的数据可以反映绝缘材料在不同时间尺度下的特性变化，帮助判断绝缘是否存在老化、受潮等问题。

具备交直流电压测试功能，交流电压测量范围0V - 750V AC，直流电压测量范围0V - 1000V DC，可满足对不同类型电气设备和电路的电压测量需求。

自动功能

自动放电功能在测量结束后能及时释放被测物上的残余电荷，保障操作人员的安全，避免因残余电荷引发的触电事故。

自动保护电路能够在测量过程中出现异常情况，如短路等时，迅速切断电源，保护仪表和被测设备不受损坏。

全自动换档功能简化了操作流程，无需手动切换测量档位，仪表会根据被测电阻值自动选择合适的量程，提高了测量的准确性和效率。

数据存储与传输

数据存储功能方便用户记录和保存测量结果，便于后续的分析和对比。

具有USB接口，可将存储的数据上传至电脑，进行更深入的数据处理、保存和打印，方便用户生成详细的测试报告。

电源与电池

电池类型：采用DC 14.8V 2200mAh可充锂电池，这种电池具有能量密度高、寿命长、环保等优点。电池充满后电压约为16.8V，为仪表的正常工作提供了稳定的电源。

电池电量提示：当电池电压不足时，仪表会显示电池电压低符号，提醒用户及时给电池充电，避免因电量不足影响测量工作的正常进行。

试验电压与短路电流

试验电压设定：试验电压设定范围为250V、500V、1000V、2500V、5000V，能够满足不同电压等级电气设备的绝缘测试需求。用户可以根据被测设备的额定电压和测试要求，选择合适的试验电压。

短路电流：短路电流≥5mA，且提供10mA、5mA、3.5mA、1.5mA可选（标配5mA）。合适的短路电流可以保证测量的准确性和稳定性，同时也能在一定程度上反映仪表的输出能力。

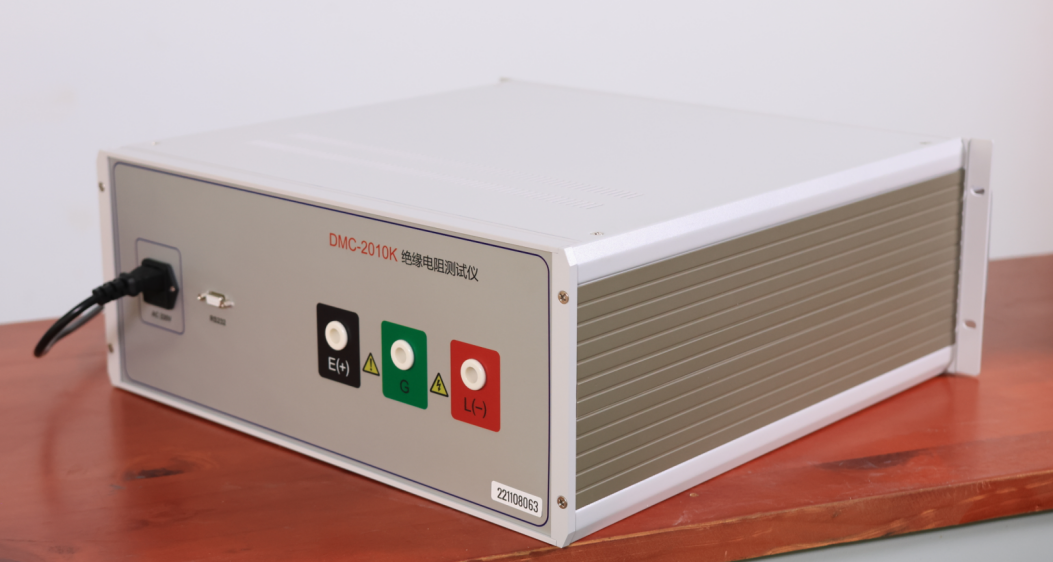

接线方法

L接线端：“L”为高压输出端，也称为线路端，用于连接被测物的一端，将高压信号引入被测设备。

G接线端：“G”是屏蔽端，在三电极法测量绝缘材料或电缆的绝缘电阻时使用，它接至电极保护环端，可有效消除表面泄漏电流对测量结果的影响，提高测量的准确性。

E接线端：“E”为地端，接至被测物的地、零端，如电机外壳金属、变压器铁芯、电缆屏蔽层等，为测量提供一个稳定的参考电位。

V接线端：用于交直流电压测量，且具备交直流自动识别功能，方便用户进行电压测量操作。

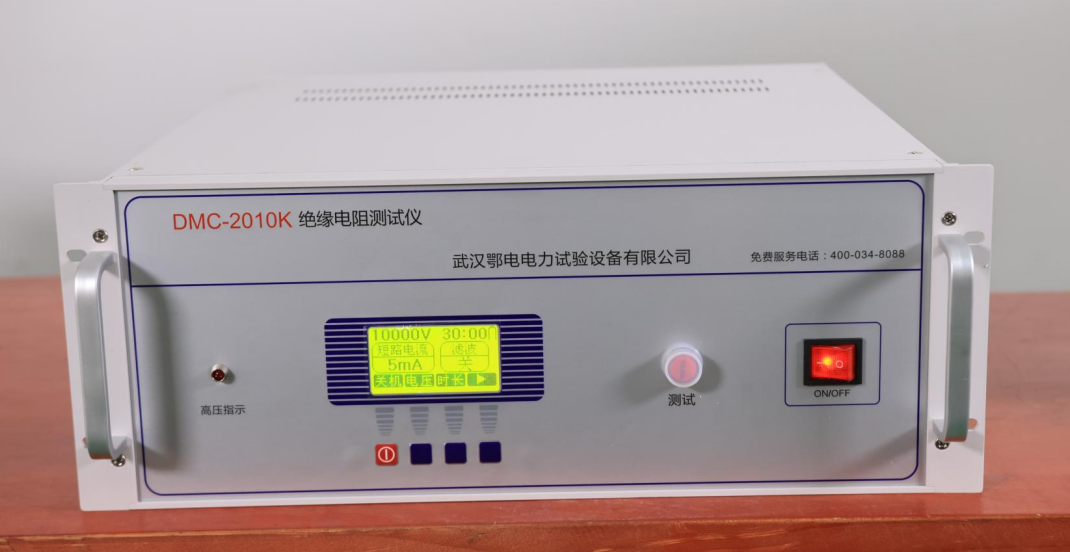

显示与操作指示

LCD显示：4位LCD显示，白屏背光，尺寸为128mm×75mm，显示域为124mm×67mm。大屏幕显示使得测量结果清晰易读，即使在光线较暗的环境下，可控白屏背光也能保证显示的可见性。

测量指示：测量中LED闪烁指示和进度棒图指示，让用户能够直观地了解测量过程和进度，增强了操作的可视性和可控性。

充电指示：充电时充电器上的指示灯亮红色，充满后亮绿色，方便用户判断电池的充电状态。

尺寸与质量

仪表尺寸：长宽高为258mm×215mm×83mm，体积适中，便于携带和操作。

质量：仪表质量为1.85kg（含电池），总质量为3.50kg（含包装），相对较轻，方便用户在现场测试时携带和移动。

工作与存放环境

工作温湿度：工作温度范围为 -10℃ - 40℃，湿度在80%rh以下，能够适应大多数室内外工作环境。

存放温湿度：存放温度范围为 -20℃ - 60℃，湿度在70%rh以下，合理的存放环境要求有助于延长仪表的使用寿命。

耐压与绝缘电阻

耐压：AC 3700V/rms（外壳前后两端之间），表明仪表外壳具有一定的耐压能力，能够承受一定的电压冲击，保障操作人员的安全。

绝缘电阻：底盖螺钉与上盖之间500V时绝缘电阻20MΩ以上，体现了仪表自身的绝缘性能良好，能够有效防止漏电现象的发生。

电磁特性

符合IEC61326（EMC）标准，说明该仪表在电磁兼容性方面表现出色，能够在复杂的电磁环境中正常工作，不受外界电磁干扰的影响，同时也不会对周围的其他设备产生电磁干扰。
