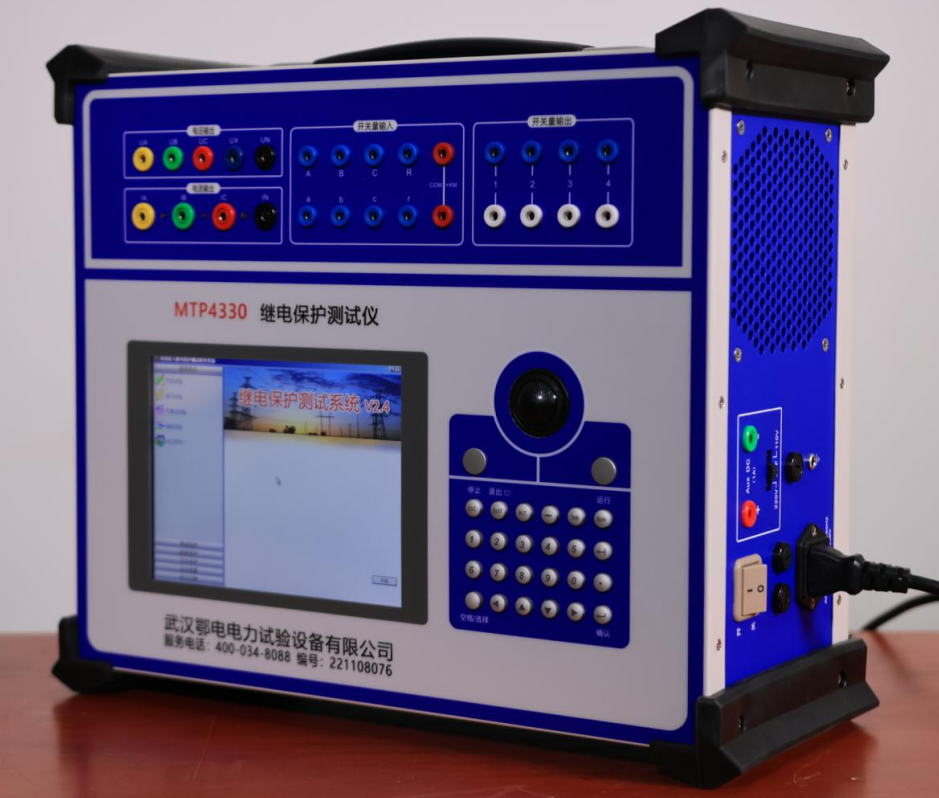

微机继电保护校验仪概述

从微机继电保护校验仪的补充概述、详细特点解读、应用场景、操作流程示例、选型注意事项几个方面，为你进一步丰富内容：

补充概述

微机继电保护校验仪作为电力系统继电保护测试的关键设备，其出现是电力测试技术发展的重要里程碑。在现代电力系统朝着智能化、大规模化方向不断演进的背景下，它凭借先进的技术和卓越的性能，为继电保护装置的准确测试和可靠运行提供了坚实保障。不仅能够满足日常的维护检修需求，还能在电力系统故障分析和新设备投运前的测试中发挥重要作用，有效提升了电力系统的安全稳定运行水平。

详细特点解读

智能型主机与高速信号处理

高速高性能数字信号处理器如同校验仪的“大脑”，运算速度快、传输频带宽，能快速处理复杂的测试数据。每周波360点的高密度拟合正弦波输出，使得波形极其接近真实信号，极大提高了测试的准确性。在谐波输出方面，对6次谐波、300Hz也能达到每周波60点的高密度，为测试继电保护装置对谐波的响应提供了精准的信号源。

单机独立运行与多种继电器检定

单机独立运行时，通过旋转鼠标和大屏幕液晶显示屏的配合，操作人员可以轻松完成现场大多数试验检定工作。它就像一个功能齐全的“移动实验室”，能够对各种类型的继电器进行全面检定，包括常见的电流、电压继电器，以及复杂的反时限、功率方向、阻抗等继电器，还能对微机保护装置进行测试，模拟各种故障情况进行整组试验，全面评估继电保护装置的性能。

联接电脑运行的强大功能

连接电脑后，借助windows 98平台上的全套中文操作软件，校验仪的功能得到进一步拓展。可以进行大型复杂且自动化程度更高的校验工作，例如方便地测试和扫描各种保护定值，确保定值的准确性和合理性；实时存贮测试数据，便于后续的分析和追溯；显示矢量图，直观地了解电气量的相位关系；绘制故障波形，帮助分析故障发生的过程和原因；联机打印报表，生成规范的测试报告。

16位DAC芯片与波形精度

16位DAC芯片的高分辨率保证了拟合波形的精度和线性度。在输出小信号时，也能将失真控制在极小范围内，使得测试信号更加准确可靠，为继电保护装置的精确测试提供了基础。

大屏幕LCD显示屏与汉化操作

320×240点阵大屏幕高分辨率图形液晶显示屏，为操作人员提供了清晰直观的操作界面和试验结果显示。全部操作过程和显示内容均采用汉化，消除了语言障碍，使操作人员能够更加方便快捷地进行设置和查看，提高了工作效率。

“傻瓜式”操作与旋转鼠标

先进的旋转鼠标控制器简化了操作结构，操作人员只需通过简单的旋转和点击动作，就能完成各种复杂的测试操作。这种“傻瓜式”操作方式降低了对操作人员的技术要求，缩短了培训时间，提高了操作的便捷性和准确性。

新型高保真功放与输出能力

新型大功率模块式高保真功放部件是校验仪的核心输出部分，它既可以进行电流输出，也可以进行电压输出，具有强大的输出功率。每相电压可输出高达AC100V，电流三并输出高达AC90A，能够满足不同类型继电保护装置的测试需求。同时，其精度好、可靠性高，保证了测试结果的稳定性。

电流、电压直接输出与多功能性

相电压、相电流采用直流型功放输出方式，可以直接输出交流电压、交流电流、直流电压、直流电流，并且能够灵活地变角度、变频率，还可以叠加0 - 6次谐波。这种多功能输出方式能够模拟各种复杂的电力系统运行情况和故障状态，为继电保护装置的全面测试提供了丰富的信号源。

自我保护与可靠运行

合理设计的散热结构能够有效散发设备运行时产生的热量，防止因过热而损坏设备。可靠完善的多种保护措施，如过流保护、过压保护等，以及电源软启动功能，能够保护设备和操作人员的安全。一定的故障自诊断及闭锁功能，可以在设备出现故障时及时发出警报并停止运行，避免故障扩大。

接点丰富与兼容性

7个接点输入和2个空接点输出为校验仪与其他设备的连接提供了丰富的接口。输入接点采用空接点和0 - 250V电位接点兼容方式，能够智能自动识别不同类型的接点信号，方便与各种继电器和保护装置进行连接和测试。

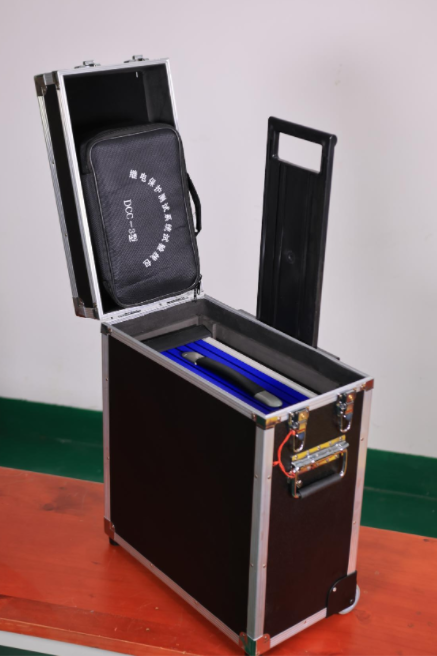

主机一体化单机箱结构与便携性

主机一体化单机箱结构使得校验仪只需要交流220V电源，开机即可工作。体积小、重量轻的特点使其易于携带，方便在不同的试验现场进行流动试验，提高了设备的利用率。

性价比高与综合优势

作为跨专业联合设计产品，微机继电保护校验仪综合了多专业的先进科技成果。它兼具大型测试仪的性能优势，能够满足高精度的测试需求；又具备小型测试仪的价位优势，降低了用户的采购成本。高性价比使其在电力系统中得到了广泛的应用。

应用场景

新建变电站投运前测试：在新建变电站投入运行之前，需要对各种继电保护装置进行全面测试，确保其性能符合设计要求。微机继电保护校验仪可以模拟各种故障情况，对保护装置的动作准确性、灵敏性和可靠性进行检验，为变电站的安全投运提供保障。

定期维护检修：定期对运行中的继电保护装置进行维护检修是保证电力系统安全运行的重要措施。校验仪可以对保护装置进行定期校验，检查其定值是否准确、动作是否可靠，及时发现并处理潜在的问题，防止因保护装置故障而引发电力系统事故。

故障分析与处理：当电力系统发生故障时，需要对故障原因进行分析和处理。校验仪可以模拟故障时的电气量变化，帮助技术人员分析保护装置的动作行为，找出故障原因，为故障处理提供依据。

科研与教学：在电力科研和教学领域，微机继电保护校验仪也是一种重要的实验设备。科研人员可以利用它进行继电保护新原理、新算法的研究和验证；学生可以通过实际操作校验仪，加深对继电保护理论知识的理解和掌握。

操作流程示例（以单机独立运行进行电流继电器检定为例）

开机准备：将校验仪接通交流220V电源，打开电源开关，校验仪进行自检，自检完成后进入待机状态。

参数设置：通过旋转鼠标在大屏幕液晶显示屏上选择“电流继电器检定”试验项目，然后设置试验参数，如额定电流、试验电流步长、动作时间测量范围等。

接线：按照校验仪的接线图，将电流继电器的线圈连接到校验仪的电流输出端，将继电器的接点连接到校验仪的接点输入端。

开始试验：确认接线无误后，点击“开始试验”按钮，校验仪开始输出电流信号，并逐渐增加电流值。当继电器动作时，校验仪自动记录动作电流值和动作时间。

试验结果分析：试验完成后，校验仪显示试验结果，包括动作电流值、动作时间等。操作人员可以根据试验结果判断继电器是否合格，并进行相应的处理。

关机：试验结束后，先关闭校验仪的输出，然后断开电源开关，拔掉电源插头。

选型注意事项

测试精度：根据实际测试需求选择合适精度的校验仪，确保测试结果的准确性。对于对精度要求较高的场合，应选择具有高分辨率DAC芯片和高精度功放的校验仪。

输出能力：考虑校验仪的电压、电流输出范围和功率，确保能够满足被测试继电保护装置的要求。如果需要测试大功率的继电器或保护装置，应选择输出功率较大的校验仪。

功能完整性：根据测试工作的需要，选择具有相应功能的校验仪。例如，如果需要进行谐波测试，应选择具有谐波输出功能的校验仪；如果需要与电脑连接进行更复杂的测试，应选择具有联机功能的校验仪。

可靠性与稳定性：选择具有可靠保护措施和稳定性能的校验仪，确保在长时间运行和各种复杂环境下都能正常工作。可以参考其他用户的使用评价和产品的质量认证情况。

售后服务：了解厂家的售后服务质量，包括技术支持、维修保养、配件供应等方面。良好的售后服务能够为用户解决后顾之忧，保证设备的正常使用。
