断路器测试设备p

ED0306A型大电流温升试验装置

发布时间:2017/05/16 点击量:
  • 产品型号:

    ED0306A型

  • 说 明 书 :

    在线阅读 点击下载

  • 参考标准:

    GB/T 7251.1-2013

  • 测量范围:

    适用于高低压开关柜、互感器和电缆等设备的温升试验

  • 在线询价:

    点击这里给我发消息 点击这里给我发消息

产品简介

ED0306A型大电流大电流温升试验装置

大电流温升试验装置适用于发电力系统及试验室等单位的大电流场所

大电流温升试验装置是各行各业在电气调试中需要大电流场所的必需设备,是各行各业在电气调试中需要大电流场所的必需设备,适用于频率50HZ开关、电流互感器和其它电器设备,大电流发生器装置规格为500A、1000A、2000A、2500A、5000A、8000A及10000A。

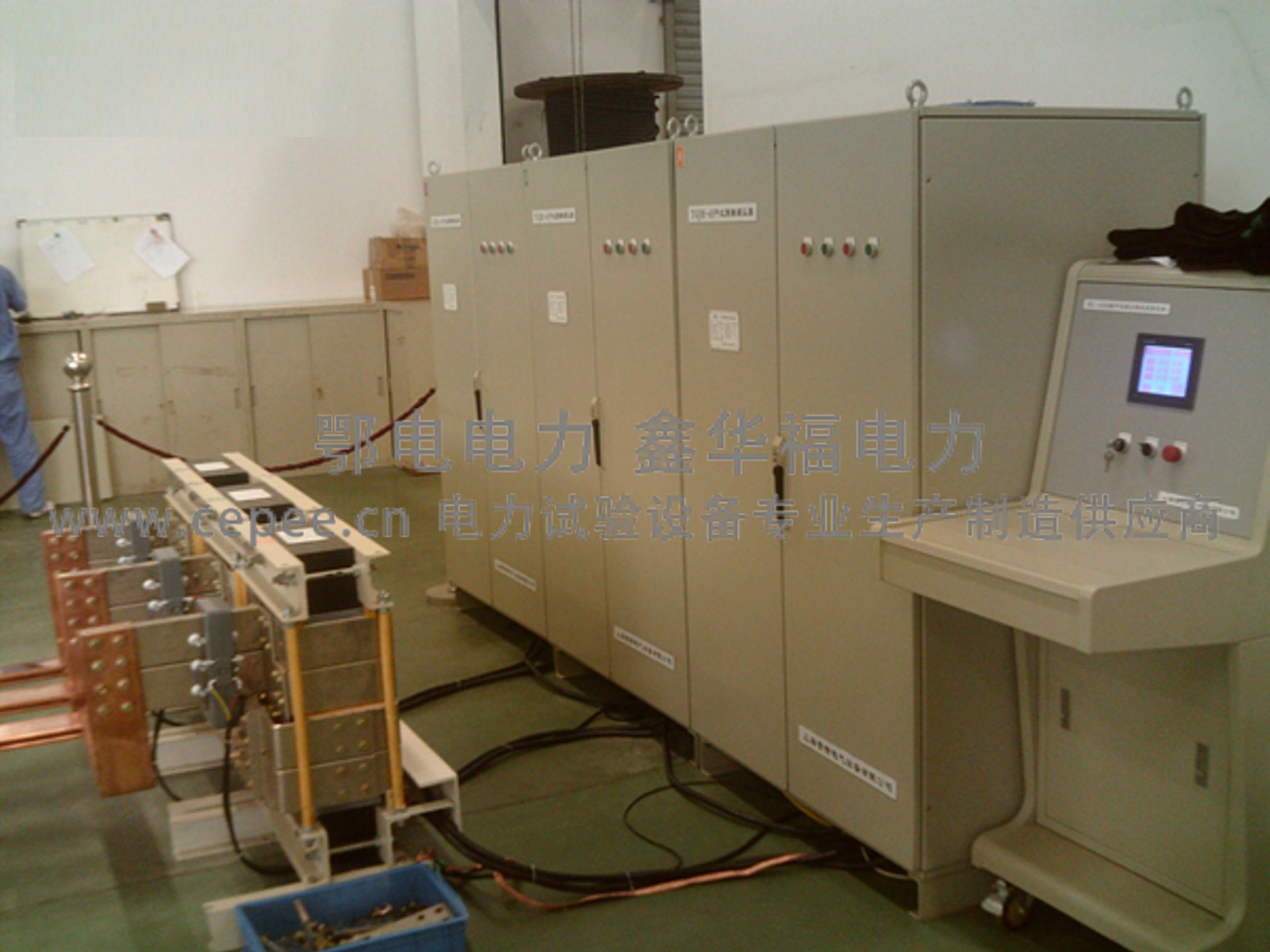

大电流温升试验装置
型号:ED0306A型
名称:大电流温升试验装置、大电流温升试验装置厂家

标准:GB/T 7251.1-2013

鄂电电力是ED0306A型大电流大电流温升试验装置生产厂家,大电流温升试验装置适用于发电力系统及试验室等单位的大电流场所,大电流温升试验装置是各行各业在电气调试中需要大电流场所的必需设备,是各行各业在电气调试中需要大电流场所的必需设备,适用于频率50HZ开关、电流互感器和其它电器设备,大电流发生器装置规格为500A、1000A、2000A、2500A、5000A、8000A及10000A大电流发生器。

大电流温升试验装置标准及技术规范:GB/T 7251.1-2013

基本说明

ED0306A型大电流温升试验装置是鄂电电力根据电力行业标准DL/T596-1996和用户需求设计研发,ED0306A型大电流温升试验设备适用于发电力系统及试验室等单位的大电流场所,ED0306A型大电流温升试验装置适用于频率50HZ开关、电流互感器和其它电器设备的电流负载试验及升温试验电流源,大电流温升试验装置规格为500A、1000A、 2000A、2500A、5000A、8000A及10000A大电流发生器。5000A/10V大电流温升试验装置对无极可调交流大电流试验设备的功能要求在输出满载三相AC6000A做母排温升试验,可长期运行。

ED0306A型大电流温升试验装置是电气行业在调试中需要大电流场所的必需设备,鄂电电力大电流温升试验装置采用进口高导磁材料、设计体积小,方便使用。

产品别称:

温升试验装置、三相温升试验装置、大电流温升试验装置、变压器温升试验装置、温升试验机、温升试验标准、插头温升试验机、温升试验、插头线温升试验机

产品特点

1、大电流温升试验装置内置高配置工控机,大电流温升试验装置采用可编程控制器PLC作为中心处理器,对交流信号进行实时扫描实现全面监测和闭环控制,并设计密码设置管理,只有获得相应操作权限的人员,才能进行某些功能的操作。

2、进口PC机真彩大液晶触摸屏操作,大电流温升试验设备采用支持现场总线技术的智能型传感器,实现数据传送的全数字化, 显示操作单元选用了触摸式彩色液晶显示屏,全中文菜单,界面清晰直观,操作简单方便。测试无需外接任何辅助设备,全自动控制,傻瓜式操作,快捷、简单、方便

3、大电流温升试验装置测试方法有全自动测试与手动测试两种方法,只需设置简单的试验电流与时间即可。带有自动稳流系统 。

4、只需设置好目标电流即可,无需人工监控,仅需设定测试、电流和步长,省去手动调压、人工记录、描绘曲线等烦琐劳动, 减小劳动强度,提高工作效率也可工作结束后把数据读到电脑上查看即可。

5、大电流温升试验装置有超过限定值自动报警功能具有可靠的过热、过流、过压及短路自我保护功能。交流调压装置保护应采 用微机自动保护控制和机械微动限位开关双重保护,确保恒流电源正常工作,提高产品的安全性、可靠性。

6、人性化界面,软件界面友好,全中文操作界面,控制软件具备数据记录、并可将电流、温度波形存储,数据管理、报表、打印等多种实用功能;参数设定全部在软件中完成。更为直观地分析电流与温度关系值。使所有数据和测试分析结果一目了然。 试验过程中,自动跟踪目标电流,自动稳定输出电流,自动调节三相电流;试验完成后,自动回到零位;

7、自动调节交流恒流源满足GB 7251.1~ GB 7251.5标准中低压成套开关柜(含有多路输出的控制柜如GCKMNS等)的温升试验,自动调节交流恒流源应能在温升试验中实现多台恒流电源并机运行(应提供用户使用多台恒流源并机运行的证实材料复 印件,如GCK或MNS等的温升试验)

8、带三相自动平衡系统,保证三相平衡输出,输出电流采样采用进口罗氏线圈并采用当前最新电力电子技术,抗干扰能力强, 输出精度高,最高可达0.5级。

9、大电流温升试验装置配有精度调整菜单,用户可自行调整误差值。程控交流恒流电源可实现全智能校正,在设备可调范围内自动生成多段校正系数,确保恒流电源稳流精度。

10、鄂电电力可根据用户要求定制测试模块,大电流温升试验装置软件终身免费升级

11、大电流温升试验装置采用60路测温模块

技术参数


型号 ED0306A型
名称 大电流温升试验装置
最大输出电流 交流单相5000A  3组
电路方式 调压器 特殊工艺电动
交流输入 相线 3Φ4W +G
电压 380V±10%,50Hz±2%三相四线
输入电流 210A     加补偿后  140A以下
输出 相线 3Φ4W
电压 0-10自动转换
电流 AC0-5000A连续可调 无级调速方式;
可三相同时输出,也可单相输出,也可分相输出;
手动 方式输出,自动方式输出二种方式。
额定容量 240kVA
稳流精度 输出电流≤±0.5%
输出端子 接线端子
保护 电子电路快速侦测过压、过流、过温、缺相等自动跳脱保护及告警装置 非测试状态电压为零,电流为 零
精度 源效应 ≤0.3%额定值
时漂 ≤1%额定值
温漂 ≤0.04%额定值/℃
负载效应 ≤1%额定值(仅由于输出电流从零至额定值变化时引起的输出电压变化率)
纹波电压 ≤1%额定值+10mV
其他 线路调整率:     0.1%
负载调整率: 0.1%
显示
及设定
电压表显示 真彩色液晶和数显仪表 (显示精度:0.1V 显示误差:≤0.2%±1个字)
电流表显示 真彩色液晶和数显仪表 (5位数码显示 显示精度0.1A 显示误差:≤0.2%±1个字)
调节设定 电流(高精电位器调节)
系统 整机效率 ≥90%
耐压绝缘阻抗 AC 1800V 1分钟,20兆欧
冷却装置 强制风扇冷却
噪音 ﹤60dB(机器前方1mm)
互感器精度 0.2级
防护等级 IP20
工作环境 工作方式 长时间温升实验
温度 -10℃-50℃
湿度 0-90%(非凝结状态)
海拔高度 1500m以下
外形 结构 一体
  尺寸 按需
  重量 约3吨
  母排 输出按每平方1.5个电流计算,在前面
温度巡检  60路模块
A级热电偶


设备成套性

序号 名     称 数量
1 ED0306A型大电流温升试验装置主机 1套
2 ED0306C型智能型温度巡检仪 1套
3 ED0306D型交流大电流发生器 1套
4 ED0306E型大电流发生器操作台 1套
5 大电流测试线 1套
6 电源测试线 1根
7 使用说明书 1份
8 出厂合格证 1份
9 检验报告 1份
10 保修卡 1份
11 质量反馈单 1份
