ED3602铁路信号电缆电容耦合测试仪
产品简介
铁路信号电缆电容耦合系数检测的重要性在于，它可以确保通信电缆系统的正常运行。电容耦合系数是 指电缆中两根导线之间的电容值，这个值的大小会影响到信号的传输质量和电缆的使用寿命。
在铁路信号电缆系统的设计和使用过程中，必须对电容耦合系数进行严格的检测。一般来说，电容耦合 系数的检测需要使用专门的测试设备，例如电容耦合系数测试仪。
通过对铁路信号电缆进行电容耦合系数检测，可以及时发现电缆中存在的问题，如导线之间的短路、断 路等，从而保证电缆系统的正常运行。同时，还可以对电缆的使用寿命进行预测，及时更换损坏的电缆， 避免因电缆损坏而导致的通信中断。
电容耦合系数检测是铁路信号电缆系统运行管理的重要组成部分，必须得到充分的重视。在电缆系统的 日常维护和管理中，应当加强对电容耦合系数的检测，确保电缆系统的正常运行，为通信事业提供有力 的支持。
ED3602铁路信号电缆电容耦合测试仪就是用来测试对称通信电缆的工作电容、电容耦合系数和对地电容不平 衡的，是通讯行业产品检测的必备设备。
ED3602铁路信号电缆电容耦合测试仪其具有中英文操作页面，自动校正，自动调零，单项测试，组合测试，自动量程转换，数据 存储、查询及上传等功能
产品特点

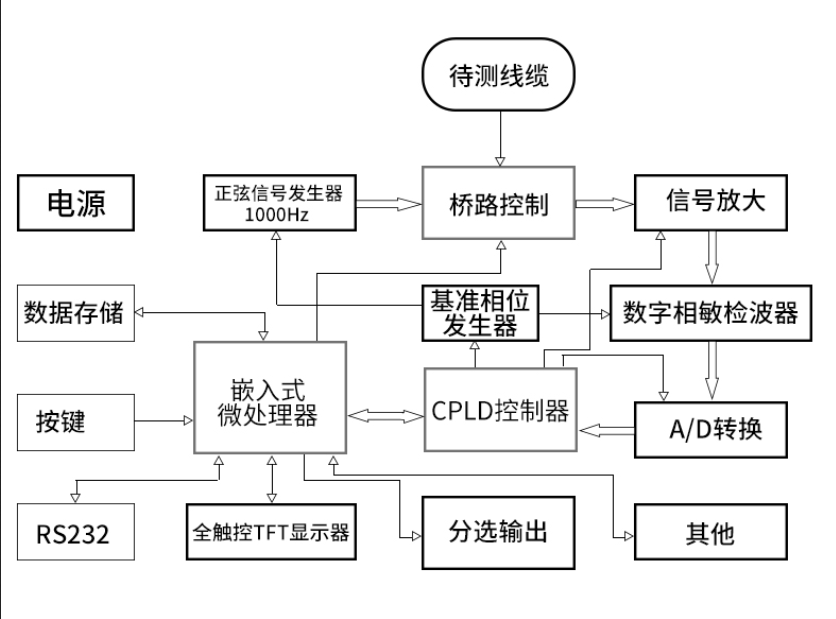

原理框图
硬件电路组成
ED3602铁路信号电缆电容耦合测试仪由电源、嵌入式微控制器、CPLD 控制器、正弦信号发生器（1000Hz）、桥路控制、信号放 大、相位基准发生器、数字相敏检波器、A/D 转换、全触摸 TFT 显示器、数据存储、按键、RS232 接口 等部分硬件电路组成。
1. 正弦信号发生器
电容耦合测试需要一个正弦激励信号源，这里采用 DDS 方法产生正弦波。其硬件主要包括数字 分频器、计数器、波形存储器（信号 RAM）、D/A 转换电路、幅度调节电路、滤波电路、激励驱动 和振荡变压器等。
2. 桥路控制 实现对称通信电缆的工作电容、电容耦合系数和对地电容不平衡测量回路的切换。其硬件主要包含控制电路、驱动电路、转换开关等。
3. 数字相敏检波器
ED3602铁路信号电缆电容耦合测试仪的相位检测采用四象限乘法型 DAC 构成的鉴相器。其硬件主要包括数字分频器、计数 器、波形存储器（鉴相 RAM）、A/D 转换电路等。
4. A/D 转换
ED3602铁路信号电缆电容耦合测试仪采用三斜积分式 A/D 转换器设计。其硬件主要包括基准电压、积分器、比较器和由 CPLD 构成的计数控制电路等。
技术参数
型 号 | ED3602 | |
测量频率 | 1000Hz±1% | |
测量项目 |
对于四芯组的通信电缆 | 四芯组内的耦合： K1、K2、K3 相邻四芯组之间的耦合： K4...K12 对地耦合： e1、e2、e3 工作电容： C1、C2、Cv |
对于铝塑综合护套市内通信电缆 | 线对与线对间电容不平衡：K1 线对与地间电容不平衡： e1 | |
测量范围 |
测耦合值（电容不平衡） | 范围 1： 0~±1999pF 范围 2： 0~±19.99nF |
测工作电容 | 范围 1： 0~±19.99nF 范围 2： 0~±199.9nF | |
测量精度 | 范围 0~±1999pF 时为测量值的±1%±10pF ±1 字 | |
范围 0~±19.99nF 时为测量值的±1%±0.1nF±1 字 | ||
范围 20nF~±199.9nF 时为测量值的±5%±0.1nF±1 字 | ||
量程转换 | 手动/自动 | |
显示器 | 800*600 像素 10.4 吋彩色电容触摸屏 | |
输入插座 | 屏蔽的五芯插座,屏蔽线接到仪器接地端 | |
电源输入 | 220VAC±10% 50Hz±5% | |
尺寸 | 434(W)×225(H)×360(D) | |
重量 | 约 12Kg | |
环境条件 | 使用温度：10℃——30℃；使用湿度：20%——80%RH | |

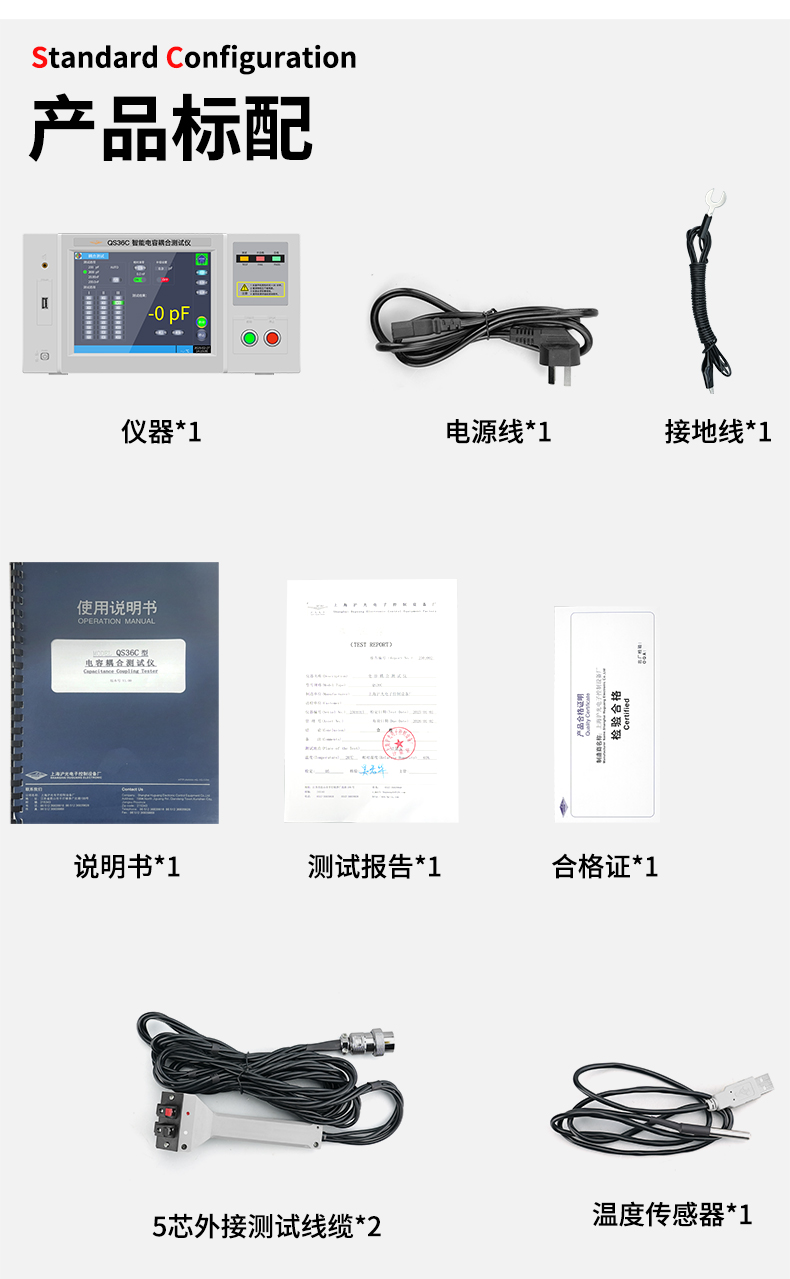

设备成套性
