断路器测试设备

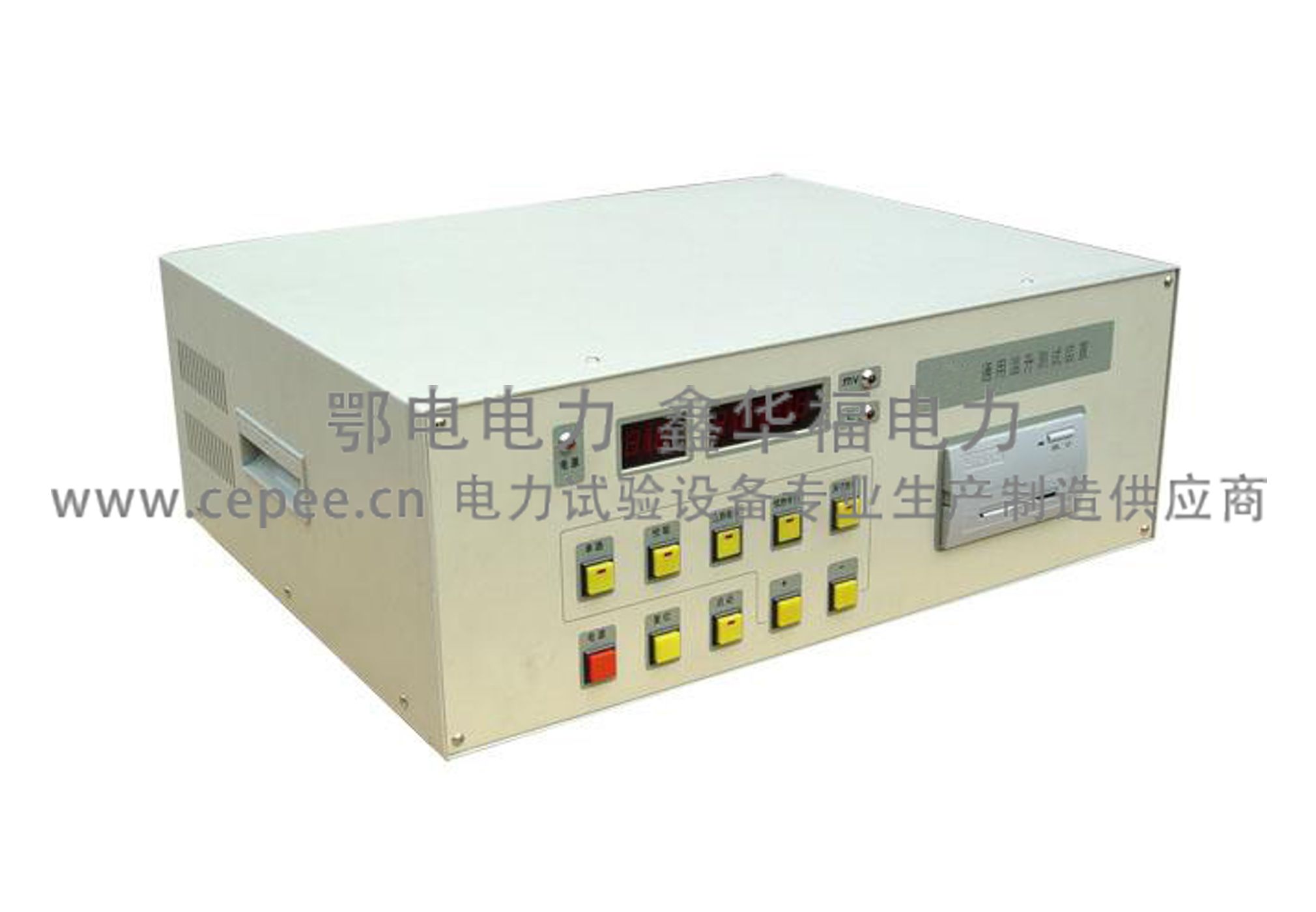

ED0306系列通用温升测量系统

发布时间:2017-05-16 点击量:

产品简介

  ED0306系列通用温升测量装置是一种新型的﹑由微电脑控制的智能化温度/温升测量装置。

它可在试验现场同时对56个试点进行温度/温升的测量,并按试验报告的格式打印各测试点的温升值及三个环境温度值,整个过程完全实现了自动化。

由于装置内已存有目前已公布的多种IEC标准的热电偶参数,因此,它的适用域极广,可用于各类电器﹑炼钢﹑矿山﹑石油等方面的温度和温升试验。

由于软硬件同时采用抗干扰措施,该装置可靠性高,适应各种工业环境。

考虑到热电偶的参数随时间变化和各类用户对打印时间间隔整定的要求,该装置设计了热电偶校验和扫描测量的时间间隔控制功能,以方便用户。

总之,该装置功能强,稳定可靠,使用方便,在国内同类产品中据领先地位,且价格适中,欢迎广大用户选用。

产品特点

★抗强磁干扰
ED0306系列自动温升测试装置是以热电偶作为传感器来进行温度/温升测量,其热电势是以微伏为计量单位的。在强电磁场的环境下取得稳定的测量结果是在其测量精度满足要求后必须要考查的性能指标。ED0306系列温升测试装置能保证在距正在做温升试验的开关试品一米内取得与通常环境下一致的测量结果,这是国内其他产品所不具备的。正因为此,国内主要的电力设备的试验部门的温升试验均采用ED0306系列通用温升测量装置。

★校热电偶功能
将一般的各个精度级别的热电偶与标准热电偶依据用户指定的允许误差进行比对,指出是否满足要求。为测量中传感器的精度控制打下基础。

★支持所有满足IEC标准的热电偶
内置所有满足IEC标准的热电偶分度表,以满足不同的测量需求。

★高精度,误差仅10微伏!
采用热电偶作为传感器的温度/温升测量装置,要保证测量精度,其电压测量误差必须小于数十微伏。本系列产品的最大电压测量误差仅为十微伏,充分保证了测量精度。

★扫描测量时间间隔可调
为满足不同测量需求,本系列产品可在测量前预先整定扫描测量时间间隔,控制整个实验中的扫描测量次数。

技术参数

● 测量点数:    59点(包括3个环温点)
● 电压量程:    0~19.99mv
● 温升测量范围:IEC标准各热电偶量程
● 电压测量精度:<0.1%
● 测量误差:    <0.5℃
● 电压分辨率:  1μv
● 温度分辨率:  0.005℃
● 采样速度:    3点/秒
● 测量时间间隔:0~99分钟
● 允许环温:   0~55℃
● 空气湿度:   <85%RH
● 电源:       AC220V±10%  50HZ
● 外形尺寸:   500X360X180mm
● 重量:       12.5kg

设备成套性

序号 名     称 数量
1 ED0306系列通用温升测量系统主机 1套
2 电源测试线 1根
3 使用说明书 2份
4 出厂合格证 1份
5 检验报告 1份
6 保修卡 1份
7 质量反馈单 1份
