继保、二次回路检测设备

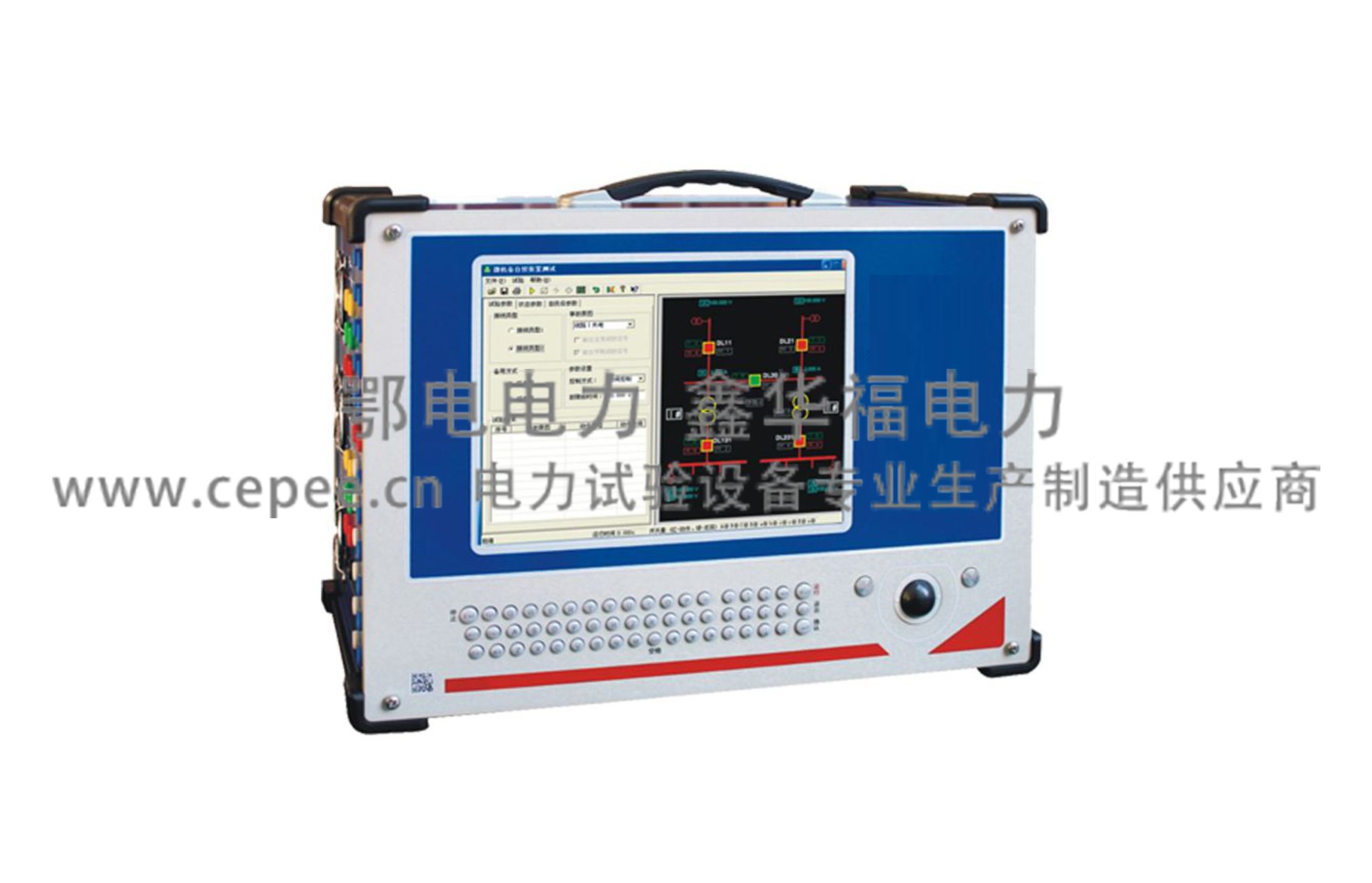

MTP6200合并单元测试仪
发布时间：2017-06-13 点击量：
- 产品型号：
MTP6200型
- 说 明 书 ：
- 参考标准：
- 测量范围：
具有万分之五高精度模拟量输出
- 在线询价：
产品简介
产品简介
MTP6200合并单元测试仪突破智能站测试盲点，能够完成对电子式互感器输入、电磁型互感器输入以及电子式和电磁型互感器混合输入的各种类型MU的全面测试，是精确稳定的模拟量输出和高速数字信号处理能力的完美结合。
具有万分之五高精度模拟量输出，支持GPS、光B码等各种对时方式，专业强大的异常报文检测机制，可精确对采样值幅值精度及相位精度、对时精度、守时精度、报文异常、采样值报文时间离散度等项目进行测试。
产品别名
合并单元测试仪,智能合并单元,变电站合并单元测试仪,合并单元综合测试仪,智能变电站合并单元
MTP6200合并单元测试仪突破智能站测试盲点，能够完成对电子式互感器输入、电磁型互感器输入以及电子式和电磁型互感器混合输入的各种类型MU的全面测试，是精确稳定的模拟量输出和高速数字信号处理能力的完美结合。
具有万分之五高精度模拟量输出，支持GPS、光B码等各种对时方式，专业强大的异常报文检测机制，可精确对采样值幅值精度及相位精度、对时精度、守时精度、报文异常、采样值报文时间离散度等项目进行测试。
产品别名
合并单元测试仪,智能合并单元,变电站合并单元测试仪,合并单元综合测试仪,智能变电站合并单元
产品特点
1. 自带功放输出：
MTP6200合并单元测试仪6路电压、6路电流可以同时输出，任意调节，灵活组织。
2. 合并单元测试功能：
MTP6200合并单元测试仪可测试合并单元角差、比差、时差、极性、谐波精度、报文离散型（抖动）、守时功能、报文固定延时等。
3. 波形显示与录波：
MTP6200合并单元测试仪可直观显示、记录装置输出和合并单元输出的电压电流波形并检测报文的一致性和误码率。
4. 网络报文时间特性测试：
MTP6200合并单元测试仪可测试合并单元输出报文计数器为0的报文与秒脉冲的延时，可测试报文的时间间隔。
5. 守时功能测试：
MTP6200合并单元测试仪能够长期跟踪并测试合并单元丢失秒脉冲产生的报文时间漂移，并监视同步位的变化。
6. 谐波精度测试：
MTP6200合并单元测试仪能够输出12次谐波，检测谐波精度。
7. 暂态功能测试：
MTP6200合并单元测试仪可测试合并单元暂态响应以及延时时间。
8. 双AD测试：
比较双AD的差异。
9. 光功率测试：
测试合并单元发送的光功率。
10. 对时功能：
对时方式可采用光秒脉冲、光B码或IEEE1588。
11. 授时功能：
内置GPS模块，自带光B码输出可输出2路光秒脉冲、光B码。
12. 自动测试：
MTP6200合并单元测试仪可以在实验前设置各个校验点，装置自动进行升压升流，并在相应的校验点进行试验，保存试验结果，实现一键式操作。
13. 完整解析保护模型文件，实现电流电压通道选择、比例系数、ASDU数目、采样率、GOOSE信息等的配置，可灵活方便地与各种型号保护接口。
14. 网络侦测：
MTP6200合并单元测试仪具有网络侦测功能，能够自动读取模型文件实现通道的自动配置。
15. 无极性全能型开关量输入，可识别空接点，和任意极性电位接点。
16. MTP6200合并单元测试仪附带装置可输出3路200A电流,实现暂态功能测试。
17. MTP6200合并单元测试仪可实现波形文件回放。
18. MTP6200合并单元测试仪可输出9-2/FT3采样值，订阅与发布GOOSE,实现保护、测控与智能终端的测试。
MTP6200合并单元测试仪6路电压、6路电流可以同时输出，任意调节，灵活组织。
2. 合并单元测试功能：
MTP6200合并单元测试仪可测试合并单元角差、比差、时差、极性、谐波精度、报文离散型（抖动）、守时功能、报文固定延时等。
3. 波形显示与录波：
MTP6200合并单元测试仪可直观显示、记录装置输出和合并单元输出的电压电流波形并检测报文的一致性和误码率。
4. 网络报文时间特性测试：
MTP6200合并单元测试仪可测试合并单元输出报文计数器为0的报文与秒脉冲的延时，可测试报文的时间间隔。
5. 守时功能测试：
MTP6200合并单元测试仪能够长期跟踪并测试合并单元丢失秒脉冲产生的报文时间漂移，并监视同步位的变化。
6. 谐波精度测试：
MTP6200合并单元测试仪能够输出12次谐波，检测谐波精度。
7. 暂态功能测试：
MTP6200合并单元测试仪可测试合并单元暂态响应以及延时时间。
8. 双AD测试：
比较双AD的差异。
9. 光功率测试：
测试合并单元发送的光功率。
10. 对时功能：
对时方式可采用光秒脉冲、光B码或IEEE1588。
11. 授时功能：
内置GPS模块，自带光B码输出可输出2路光秒脉冲、光B码。
12. 自动测试：
MTP6200合并单元测试仪可以在实验前设置各个校验点，装置自动进行升压升流，并在相应的校验点进行试验，保存试验结果，实现一键式操作。
13. 完整解析保护模型文件，实现电流电压通道选择、比例系数、ASDU数目、采样率、GOOSE信息等的配置，可灵活方便地与各种型号保护接口。
14. 网络侦测：
MTP6200合并单元测试仪具有网络侦测功能，能够自动读取模型文件实现通道的自动配置。
15. 无极性全能型开关量输入，可识别空接点，和任意极性电位接点。
16. MTP6200合并单元测试仪附带装置可输出3路200A电流,实现暂态功能测试。
17. MTP6200合并单元测试仪可实现波形文件回放。
18. MTP6200合并单元测试仪可输出9-2/FT3采样值，订阅与发布GOOSE,实现保护、测控与智能终端的测试。
技术参数
■ 以太网通信接口
型号：10/100/1000Base-Tx(10/100/1000Mbit、双绞线、自动交叉)
端口数量：2个（1个用于联机、1个用于61850报文输出抓包）
接口类型：RJ45
■ 光纤通信接口
型号：100Base-Fx(100Mbit、光纤、全双工)
端口数量：8对
接口类型：LC
光缆型号：62.5/125µm（多模光纤）
波长：1310nm
■ FT3接口
端口数量：9个（8个用于发送，1个用于接收）
接口类型：ST
光缆型号：62.5/125µm（多模光纤）
波长：850nm
■ 功放输出
交流电流输出： 6路，每路15A/150VA 六路并联90A/900VA
交流电压输出： 6路，每路120V/80VA 线电压240V/120VA
交流输出精度： 0.05%（主量程范围内）
直流电流输出： 6路，每路±10A/120VA
直流电压输出： 6路，每路±160V/80VA
直流输出精度： 0.05%（主量程范围内）
相 位： 0~360°
相位精度： 0.01°
叠加谐波： 0~13次谐波
输出频率： 0~650Hz
频率精度： 0.001Hz
■ 开关量输入
数量：8路
开入特性：带电位或空接点自适应
开关量输出
数量：4路
容量AC250V/0.2A DC250V/0.5A
■ 其它
电源：AC220V±10% 50Hz
箱体尺寸：378mm×260mm×100mm
型号：10/100/1000Base-Tx(10/100/1000Mbit、双绞线、自动交叉)
端口数量：2个（1个用于联机、1个用于61850报文输出抓包）
接口类型：RJ45
■ 光纤通信接口
型号：100Base-Fx(100Mbit、光纤、全双工)
端口数量：8对
接口类型：LC
光缆型号：62.5/125µm（多模光纤）
波长：1310nm
■ FT3接口
端口数量：9个（8个用于发送，1个用于接收）
接口类型：ST
光缆型号：62.5/125µm（多模光纤）
波长：850nm
■ 功放输出
交流电流输出： 6路，每路15A/150VA 六路并联90A/900VA
交流电压输出： 6路，每路120V/80VA 线电压240V/120VA
交流输出精度： 0.05%（主量程范围内）
直流电流输出： 6路，每路±10A/120VA
直流电压输出： 6路，每路±160V/80VA
直流输出精度： 0.05%（主量程范围内）
相 位： 0~360°
相位精度： 0.01°
叠加谐波： 0~13次谐波
输出频率： 0~650Hz
频率精度： 0.001Hz
■ 开关量输入
数量：8路
开入特性：带电位或空接点自适应
开关量输出
数量：4路
容量AC250V/0.2A DC250V/0.5A
■ 其它
电源：AC220V±10% 50Hz
箱体尺寸：378mm×260mm×100mm
设备成套性
| 名称 | 数量 |
| MTP6200合并单元测试仪主机 | 1台 |
| 高强度铝合金主机包装箱 | 1只 |
| 测试线包 | 1个 |
| 电流测试线 | 1包 |
| 电压及开关量测试线 | 1包 |
| 电源线 | 1根 |
| USB连接线 | 1根 |
| 程序光盘 | 1张 |
| 2A保险管 | 2个 |
| 10A保险管 | 2个 |
| 出厂检定报告 | 1份 |
| 产品说明书 | 2本 |
| 产品合格证 | 1张 |
| 产品保修卡 | 1份 |
| 质量反馈单 | 1份 |
| 产品装箱单 | 1份 |
