高压绝缘耐压设备p

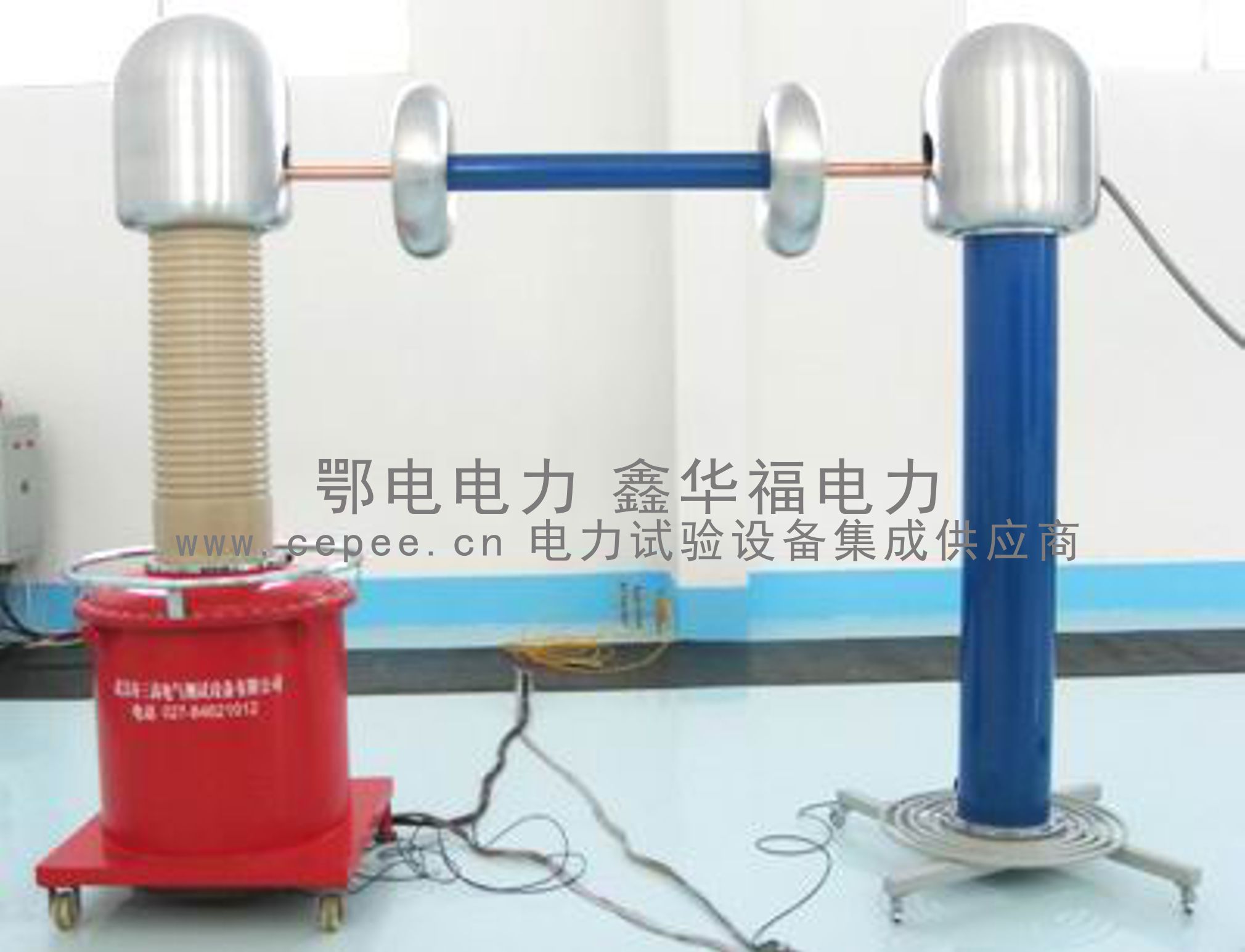

YDQW系列充气式无局放试验变压器

发布时间:2017/05/09 点击量:
  • 产品型号:

    YDQW系列

  • 说 明 书 :

    在线阅读 点击下载

  • 参考标准:

    DL/T 848.3-2004

  • 测量范围:

    本充气式无局放试验变压器绝缘强度高于油浸试验变压器,电晕极小

  • 在线询价:

    点击这里给我发消息 点击这里给我发消息

产品简介

YDQW系列充气式无局放试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展,对试验变压器的电压等级要求也越来越高,而传统的油浸式试验变压器,无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。

随着我国基础科学研究的进步,新材料,新工艺的应用,把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能,及不燃性,使得它作为新的绝缘介质得到广泛的应用。

鄂电电力经过多年的努力,研究成功了充气式交流试验变压器,YDQW系列充气式无局放试验变压器与传统的油浸式轻型试验变压器相比,重量上减轻了20%-60%(视电压及容量等级而定),而且无油污染,单台充气式无局放试验变压器的电压等级可达300KV。由于YDQW系列充气式无局放试验变压器采用了新的生产工艺,产品的技术性能有较大的提高,特别适用于现场工作及频繁移动的工作条件下使用。

产品别称

YDQW交直流SF6气体试验变压器、充气式无局放试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、充气式试验变、充气变、充气试验变、充气式轻型高压试验变

产品特点

1、充气式试验变压器体积小,重量轻(比同等级油浸试验变压器轻40%-65%)
2、洁净,无油污,勿需维护
3、不受恶劣气候环境影响,现场搬运勿须静止即可做试验
4、绝缘强度明显高于油浸试验变压器,电晕极小
5、无渗油现象及油污染,单台电压等级可达300KV
6、充气式试验变压器适用于现场工作及频繁移动的工作条件下使用

技术参数

1  额定输入电压:220V或380V
2  额定输出电压:0~500KV
3  额定输出容量:1.5~500KVA
4  波形畸变:变压器输入电压为50HZ正弦波时,空载下其额定输出电压波形中谐波的有效值不超过基波有效值的5%
5  串级阻抗:7%
6  串级空载电流不大于4%
7  额定电压、额定容量时允许连续运行0.5小时,2/3额定电流下允许连续运行。
8  在正常使用和运行条件下,绕组温升小于65℃。
9  绝缘水平:高压绕组在1.1倍额定电压下,感应耐压一分钟无闪络,低压绕组工频耐压10KV一分钟无闪络现象。
10过电压保护:成套装置应具备可靠的过电压保护功能,防止过电压出现。
11 额定电压局部放电量≤3Pc,80%电压局部放电量≤2PC。
12 工作环境
    1)、海拔高度小于1000米户内式
    2)、环境温度-10℃_+40℃
    3)、使用的相对湿度:当环境空气温度为25℃时,小于90%
    4)、无毒、无腐蚀性气体

主要产品规格
规格型号 容量(kVA) 高压电压(kV) 高压电流(mA) 低压输入 变比(高/仪) 温升℃(30分钟)
电压(V) 电流(A)
YDQW-1.5/50 1.5 50 30 200 7.5 500 10
YDQW-3/50 3 50 60 200 15 500 10
YDQW-5/50 5 50 100 200 25 500 10
YDQW-10/50 10 50 200 200 50 500 10
YDQW-20/50 20 50 400 400 53 500 10
YDQW-30/50 30 50 600 400 79 500 10
YDQW-50/50 50 50 1000 400 12 500 10
YDQW-5/100 5 100 50 200 25 1000 10
YDQW-10/100 10 100 100 200 50 1000 10
YDQW-20/100 20 100 200 400 53 1000 10
YDQW-30/100 30 100 300 400 79 1000 10
YDQW-50/100 50 100 500 400 132 1000 10
YDQW-20/150 20 150 133 400 53 1500 10
YDQW-30/150 30 150 200 400 80 1500 10
YDQW-50/150 50 150 333 400 132 1500 10
YDQW-100/150 100 150 667 400 263 1500 10
YDQW-50/200 50 200 250 400 132 2000 10
YDQW-100/200 100 200 500 400 263 2000 10
YDQW-150/200 150 200 750 400 395 2000 10
YDQW-200/200 200 200 1000 400 526 2000 10
YDQW-300/200 300 200 1500 400 790 2000 10
YDQW-50/300 50 300 170 400 132 3000 10
YDQW-100/300 100 300 333 400 263 3000 10
YDQW-150/300 150 300 500 400 395 3000 10
YDQW-200/300 200 300 667 400 526 3000 10
YDQW-300/300 300 300 1000 400 790 3000 10

鄂电电力无局放产品成套性

 ◆XC系列高压试验变压器操作箱
◆TC系列高压试验变压器操作台
◆ZDTC系列高压试验变压器电动操作台
◆GTU系列高电压大容量充气式无局放高压组合电器试验设备
◆JY系列绝缘筒式无局放全绝缘试验变压器
◆YDQW系列充气无晕超轻型试验变压器
◆EDTCD-2008型局部放电检测仪
◆ED2102系列数字式局部放电检测仪
◆TPCB-W系列纯净变频综合试验电源
◆60KV-1000PF无局部放电耦合电容
◆60-300KV-1000PF无局部放电耦合电容器
◆JZF—10校正脉冲发生器
◆JZF—9校正脉冲发生器
◆EDGLB系列倍频发电机电源隔离滤波器
◆EDLB系列电源隔离滤波器
◆EDKLB系列滤波控制电源


设备成套性

名称 数量
YDQW无局放试验变压器 1台
电源线 1根
说明书 2本
检验报告 1份
合格证 1张
保修卡 1份
质量反馈单 1份
