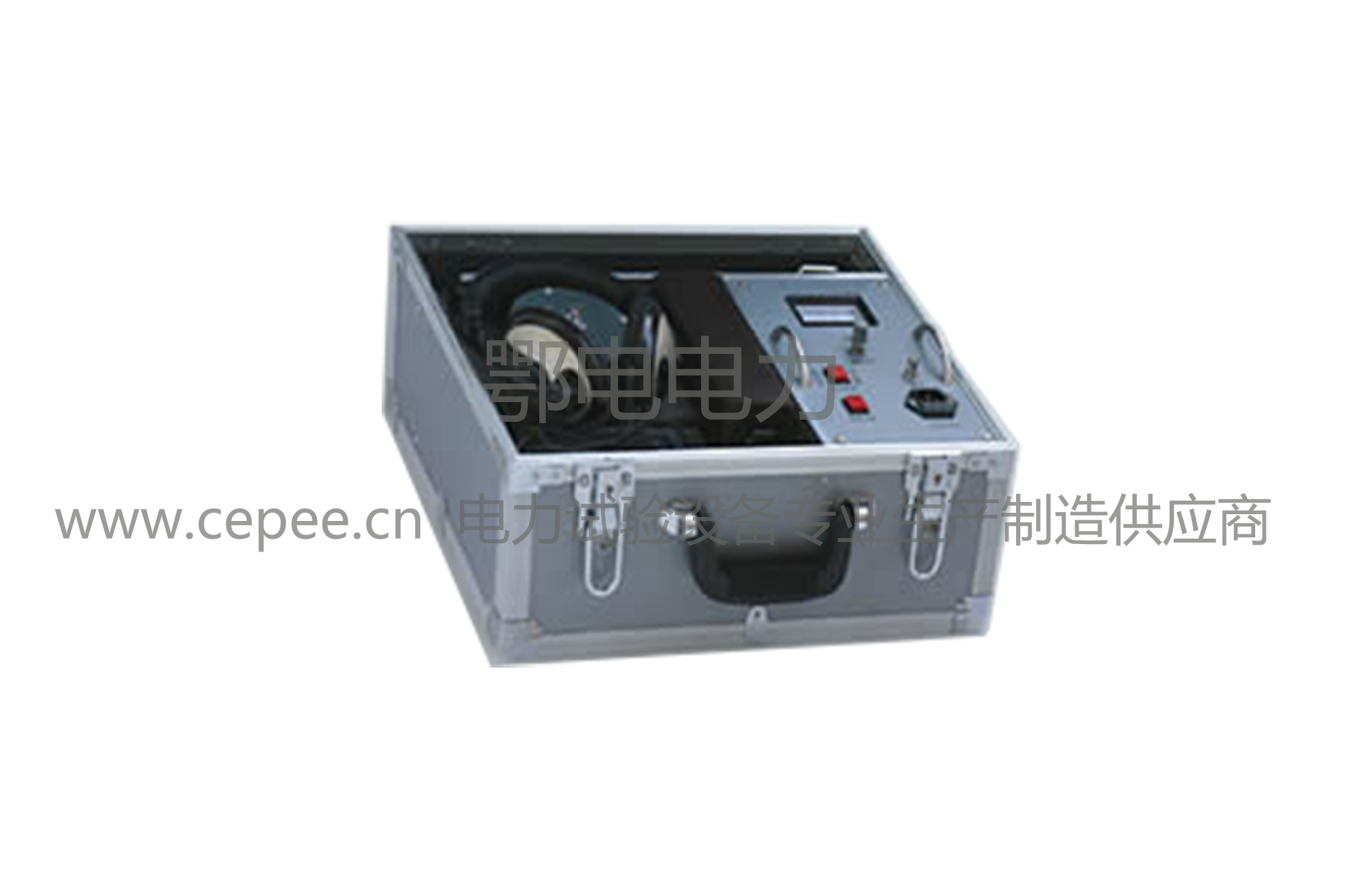

EDH2L—3路径信号产生器

发布时间:2018/07/11 点击量:
  • 产品型号:

    EDH2L—3

  • 说 明 书 :

    在线阅读 点击下载

  • 参考标准:

    DL/T849.3-2004

  • 测量范围:

    用于地埋电缆故障点的精确定位、地埋电缆埋设路径和埋深的精准探测

  • 在线询价:

    点击这里给我发消息 点击这里给我发消息

产品简介


产品用途:
用于地埋电缆故障点的精确定位、地埋电缆埋设路径和埋深的精准探测。

路径探测原理:
主要是利用电缆辐射的路径信号电磁波和磁性天线的方向性来完成埋地电缆定位和电缆路径的寻找。


产品特点

主要是利用电缆辐射的路径信号电磁波和磁性天线的方向性来完成埋地电缆定位和电缆路径的寻找。
在实施电缆路径探测前,需对电缆始端头的地线进行处理:断开电缆头的接系统地的接地编织线,并保证被测电缆终端的接地线可靠接地。在电缆始端,路径信号产生器的信号输出电缆的红夹子(芯线)夹在电缆的编织线上,黑夹子(接地线)夹在系统地上。
打开路径信号产生器电源后,即开始对电缆施加经过音频调制的15KHz电流信号,沿被测电缆的路径上方就会有路径信号电磁波的辐射。在电缆上方用数显同步定点仪接收机接收15KHz电流辐射的电磁波。经放大、解调后还原出音频信号送到耳机,依据耳机听到的声音大小变化,可以准确判断出电缆的埋设路径。

技术参数

路径信号产生器技术指标
★输出功率:负载电阻10欧姆,输出功率大于60瓦。
★工作频率:15KHz。
★工作方式:等幅 或 调幅。
★具有自动过热、过载、短路保护功能。
★电源:AC220V±10%。
★工作环境:温度 -20℃~+50℃,湿度80%。
