ED0203C多功能变比测试仪

发布时间:2017/05/16 点击量:
  • 产品型号:

    ED0203C型

  • 说 明 书 :

    在线阅读 点击下载

  • 参考标准:

    DL/T 963-2005

  • 测量范围:

    适合于Z型、整流和斯科特、逆斯科特、平衡变压器测试

  • 在线询价:

    点击这里给我发消息 点击这里给我发消息

产品简介

多功能变比测试仪厂家_多功能变比测试仪价格_多功能变比测试仪型号选型-鄂电电力

多功能变比测试仪生产厂家,多功能变比测试仪原理,多功能变比测试仪接线方式,多功能变比测试仪说明书,多功能变比测试仪型号,多功能变比测试仪现场

鄂电电力专业生产变压器变比组别测试仪,产品选型丰富,专业电力测试设备20年,找多功能变比测试仪,选鄂电电力,打造电力测试设备精品。

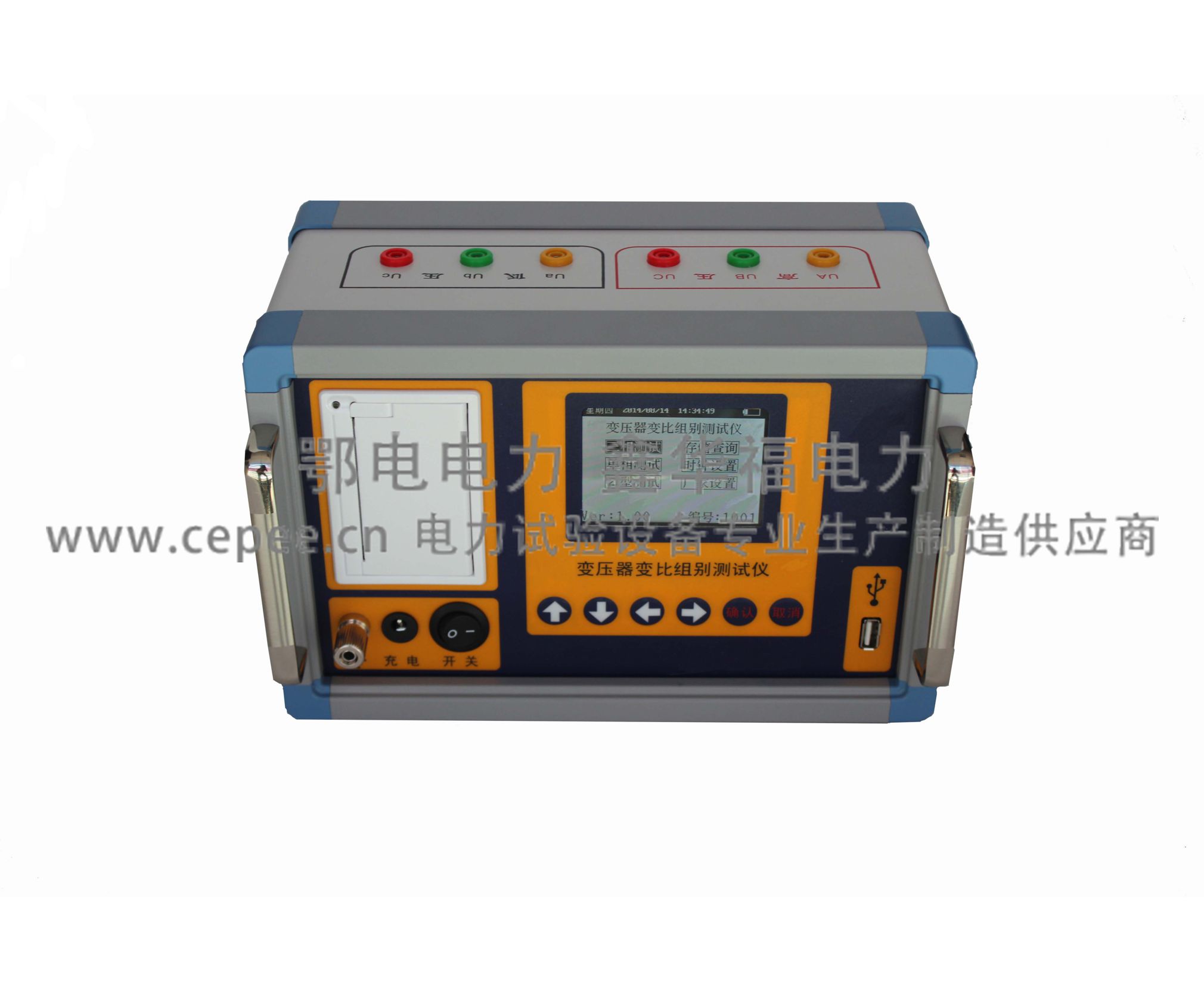

ED0203C多功能变比测试仪


  ED0203C多功能变比测试仪是针对电力系统的三相变压器、特别是Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器设计的。

  ED0203C多功能变比测试仪输入单相电源,由内部功率模块产生三相电源或二相电源,输出到变压器的高压侧,然后高压低压同时采样,最后计算出组别、变比、误差、相位差。

  ED0203C多功能变比测试仪采用大屏幕液晶显示,全中文菜单及汉字打印输出。

  ED0203C多功能变比测试仪内置使用说明书,可随时查阅。

  ED0203C多功能变比测试仪可以通过USB口直接由上位机进行控制,完成设置测量上传数据保存打印等操作。

  ED0203C多功能变比测试仪操作十分方便,是电力系统、变压器生产厂家和铁路电气系统理想的变压器变比组别极性测试仪。

产品别称:


变比组别测试仪  特种变比测试仪  变压器变比组别测试仪  电压比测试仪  ED0203C多功能变比测试仪、变压器变比组别测试仪、变压器变比测试仪、变压器变比全自动测试仪、全自动变压器变比组别测试仪、变压器变比组别测量仪、变压器变比测量仪、变压器变比全自动测量仪、三相变压器匝数比测试仪、变压器变比组别测试仪、

产品特点

1、特别适合特种变压器的变比及相位差测试。
2、特别适合测量带移相的整流变压器的测量,很直观的显示移相的角度
3、自动产生幅值稳定、相位恒定的三相(120°)或两相(90°)电源。
4、不受变压器内部接线方式的约束,直接测量高、低压侧的电压比值及相角差。
5、真正意义上的三相同时测量。
6、测试参数一次性设定,转换分接开关后直接测试,自动判断分接位置及转换后的标准变比。
7、速度快,一组数据的测试时间为8秒钟。
8、测试结果不受工频电源频率及幅值波动的影响。
9、内部具有过流保护功能,高、低压反接的保护功能。
10、可以完全由上位机控制整个测试过程,保存数据,打印试验报告。
11、测试结果自动保存,最多可保存99个。
12、仪器内置使用说明书,可以随时查阅。

技术参数

1、变比测试范围:      1~5000
2、组别测试范围:      1~12
3、变比测试准确度:    变比范围1~1000:0.2级
                                   变比范围1000~2000:0.5级
                                   变比范围2000~5000:1级
4、变比分辨率:       0.0001
5、角度分辨率:        0.01°
6、仪器电源输入:      220V±10% 、50Hz±1Hz
7、使用温度:         -20℃~40℃
8、相对湿度:         ≤85%,不结露
9、体积:             320mm×400mm×170mm
10、主机:             7kg

设备成套性

ED0203C多功能变比组别测试仪 1台
附件包 1根
测试线 1套
接地线 1根
保险管 若干
打印纸 2卷
电源线 1根
说明书 2本
检验报告 1份
合格证 1张
保修卡 1份
质量反馈单 1份
测试线包
