变压器测试设备p

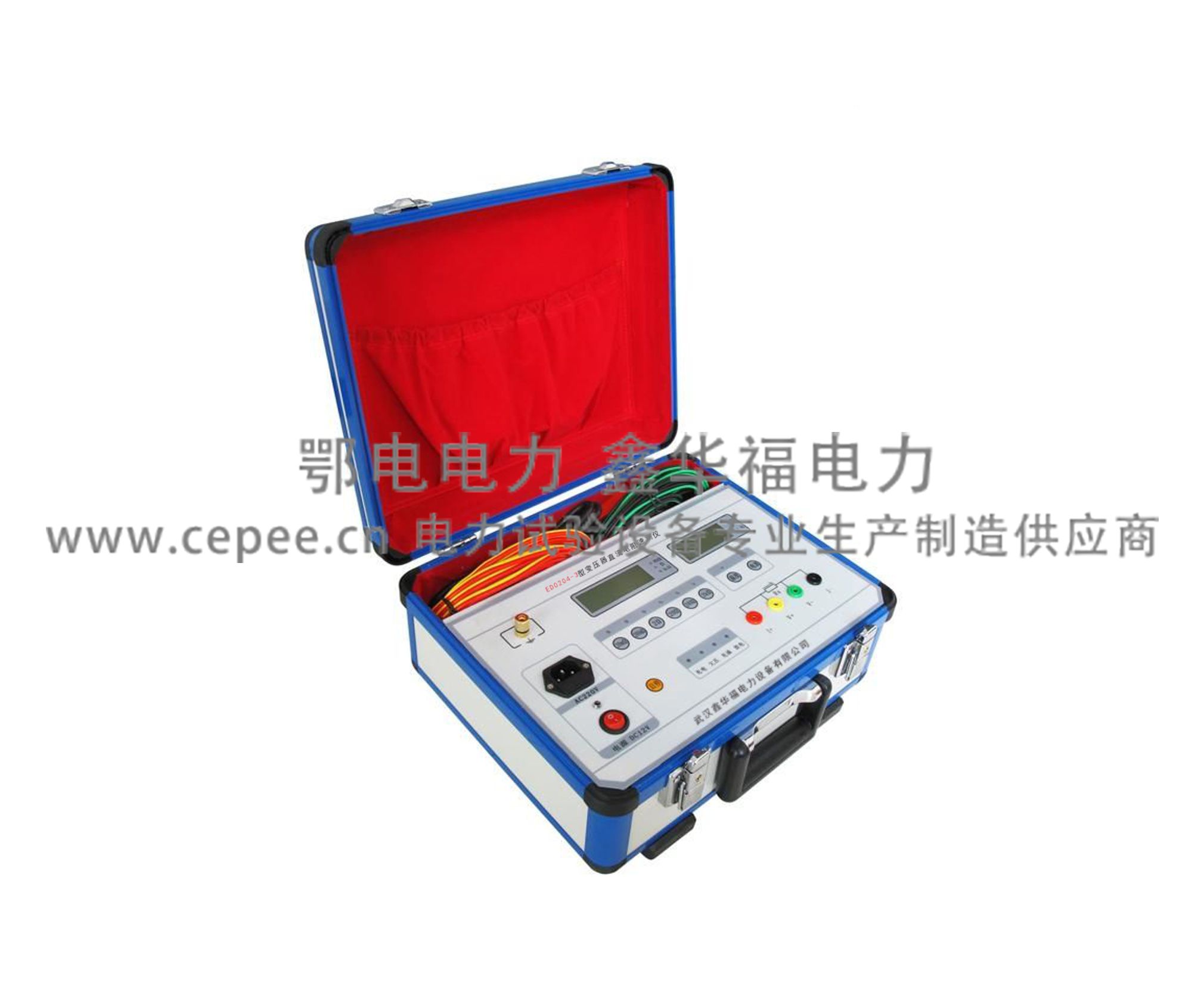

ED0204-3型变压器直流电阻速测仪

发布时间:2017/05/16 点击量:

产品简介

适用于变压器交接、大修项目中绕组的直流电阻测试项目
参考标准: DL/T845.3-2004

自动消弧功能
采用先进的四端子测量法,先进的恒流电源技术
采用进口优质元器件,数据精确稳定

变压器直流电阻速测仪厂家_变压器直流电阻速测仪价格_变压器直流电阻速测仪型号选型-鄂电电力

直流电阻快速测试仪生产厂家,变压器直流电阻速测仪原理,变压器直流电阻速测仪接线方式,变压器直流电阻速测仪说明书,变压器直流电阻速测仪型号,变压器直流电阻速测仪现场

鄂电电力专业生产变压器直流电阻速测仪,产品选型丰富,专业电力测试设备20年,找变压器直流电阻速测仪,选鄂电电力,打造电力测试设备精品。

产品简介

型号:ED0204-3型
名称:型变压器直流电阻速测仪、1A型变压器直流电阻速测仪,2A型变压器直流电阻速测仪,3A型变压器直流电阻速测仪

ED0204-3型变压器直流电阻速测仪包括1A型变压器直流电阻速测仪、2A型变压器直流电阻速测仪、3A型变压器直流电阻速测仪是电力变压器试验要求中必不可少的变压器直流电阻测试检测测试仪,取代直流单、双臂电桥的高精度换代产品。

ED0204型变压器直流电阻速测仪是电力试验要求中必不可少的检测测试仪,取代直流单、双臂电桥的高精度换代产品,1A型变压器直流电阻速测仪内部采用了精密的恒流电源处理技术。

ED0204-3型变压器直流电阻速测仪,由四位半LCD液晶显示测量结果,三位半LCD液晶显示当前环境温度或输出电流值,强光照射依然可以清晰读数,同时具备了自动放电功能,避免产生电弧。

ED0204-3型变压器直流电阻速测仪测速快具有测试速度快、精度高、抗干扰能力强、体积小、不受人为因素影响等优点,输出电流六档位手动快速调节,测量范围1μΩ-2kΩ,误差不超0.2%。

ED0204-3型变压器直流电阻速测仪是测量电力变压器等各种感性负载电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想测试仪,其测量速度比电桥快一百多倍。

ED0204-3型变压器直流电阻速测仪内置可充电电池组(12V),可持续使用8小时,也可交流供电使用,便于现场及恶劣的山林条件下使用。

产品别称

直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪、直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪

产品特点

1、测试速度快:
ED0204-3型变压器直流电阻速测仪最大输出充电电流可达3A,测量时能有效地补偿大电感设备电流惯性,加速了铁芯饱和,从而缩短了充电时间,提高了测试速度,比传统仪器单、双臂电桥快几百倍

2、准确度高:
ED0204-3型变压器直流电阻速测仪除了采用先进的四端子测量法外,而且还采用先进的恒流电源技术,使得对感性负载充电电流保持在一个相对的稳定值,抗感能力稳定,抗干扰能力强,进而保证了测量准确度。并且采用国外进口优质元器件,测量结果准确度高,重复性好。

3、测量范围广:
ED0204-3型变压器直流电阻速测仪电阻测量范围为1μΩ~20kΩ,量程广。

4、交直流两用:
ED0204-3型变压器直流电阻速测仪内附可充电电池组,交直流供电,便携式设计,使用、携带方便。

技术参数

使用条件 环境温度 0℃~40℃
相对温度 ≤85%RH
测量范围 七档量程 1μΩ~20mΩ
20mΩ~200mΩ
0.2Ω~2Ω
2Ω~20Ω
20Ω~200Ω
200Ω~2kΩ
2kΩ~20kΩ
测量精度 ±(0.2%+2d)
分辨率 1μΩ
恒流源 3A(1μΩ~20mΩ、20mΩ~200mΩ、0.2Ω~2Ω)
300mA(2Ω~20Ω)
15mA(20Ω~200Ω)
1.5mA(200Ω~2kΩ)
150mA(2kΩ~20kΩ)
工作电压 直流 12V~16.8V
交流 220V
功耗 ≤15W
外形尺寸 365×330×180mm3
质量 5kg(含测试钳和测试线)


设备成套性

ED0204-3变压器直阻仪 1台
测试线 1套
接地线 1根
保险管 若干
电源线 1根
说明书 2本
检验报告 1份
合格证 1张
保修卡 1份
质量反馈单 1份

ED0204-3型变压器直流电阻速测仪测试线      ED0204-3型变压器直流电阻速测仪电源线
ED0204-3型变压器直流电阻速测仪测试线夹             ED0204-3型变压器直流电阻速测仪三芯电源线
ED0204-3型变压器直流电阻速测仪接地线ED0204-3型变压器直流电阻速测仪保险管
ED0204-3型变压器直流电阻速测仪接地线                ED0204-3型变压器直流电阻速测仪电源备用保险管
