ED0206变压器容量空负载特性测试仪(单色)

发布时间:2020/01/08 点击量:

产品简介

专用于变压器空载损耗、短路损耗、零序阻抗、短路阻抗的测试
参考标准:DLT 1256-2013


可测量各种类型的变压器的空载电流、空载损耗、阻抗电压、负载损耗、零序阻抗
可显示各相电压和电流的实时波形,直观的显示出波形的畸变情况
可测量三相电压、三相电流、平均电压、平均电流、两相有功功率、总功率

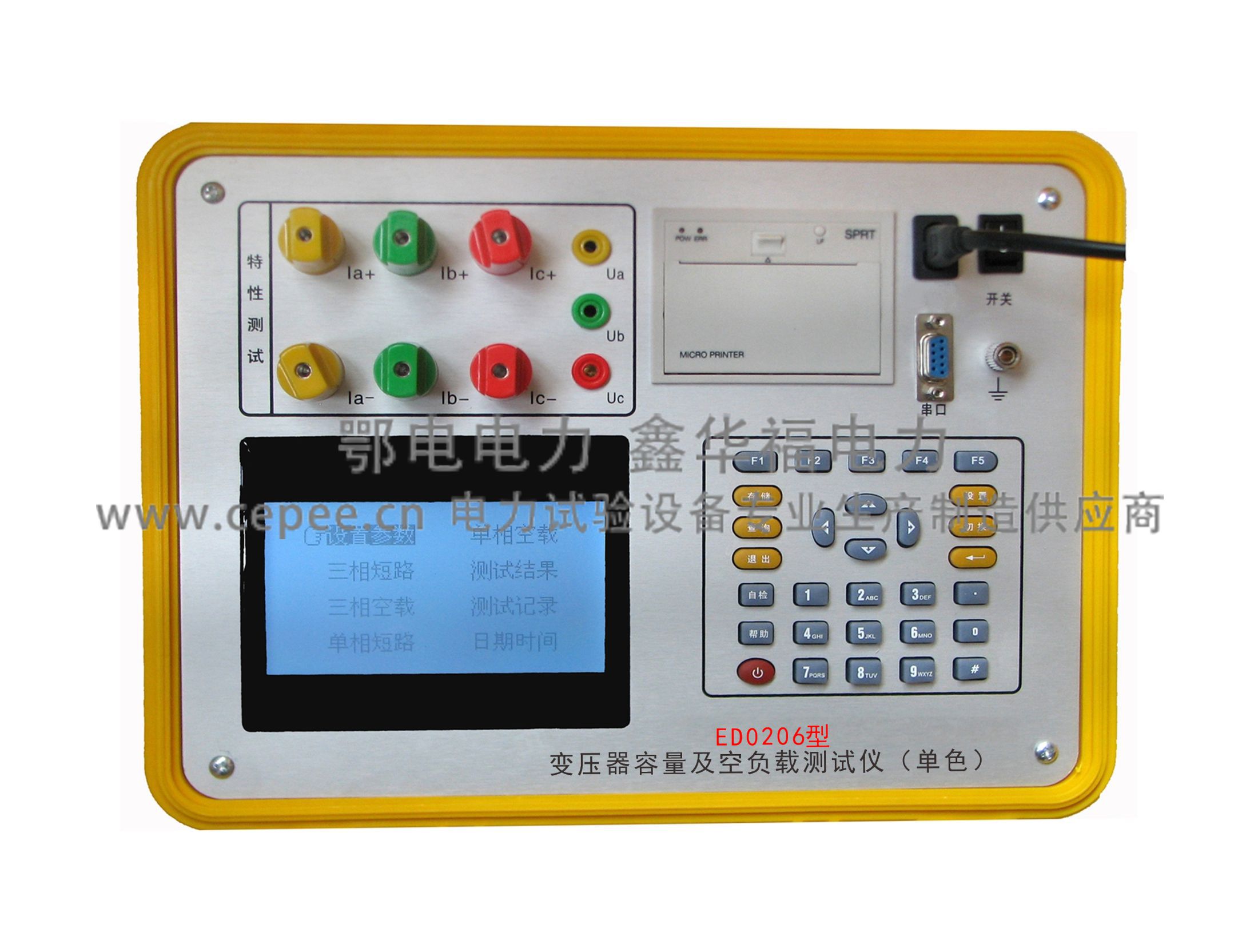

ED0206型变压器容量及空负载特性测试仪(单色)

产品简介

ED0206变压器容量及空负载特性测试仪(单色屏)是我公司精心开发、研制的专门用于变压器空载、负载参数和零序阻抗参数测量的高精度仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压、谐波含量、畸变率等一系列参数可进行精密的测量。

ED0206变压器容量及空负载特性测试仪(单色屏)具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法,接线简单,测试、记录方便,大大提高了工作效率。它以大屏幕图形式真彩色液晶作为显示窗口,图形式菜单操作并配有汉字提示,集多参量于一屏的显示界面,人机对话界面友好,使用简便、快捷,是各级电力用户的首选产品。

产品别称

变压器空负载测试仪、变压器空载及负载特性测试仪、变压器损耗测试仪、变压器空载负载测试仪、变压器的容量误差多少、变压器容量测试实验、苏电变压器容量测试、变压器参数测试仪、箱式变压器容量规格、苏电变压器容量测试仪、怎么测试变压器大小、变压器负载怎么测、变压器空载怎么测

产品特点

1、ED0206变压器容量及空载负载特性测试仪(单色屏)可测量各种类型的变压器的空载电流、空载损耗、阻抗电压、负载损耗、零序阻抗。
2、ED0206变压器容量及空载负载特性测试仪(单色屏)可自动进行温度校正,电压校正(非额定电压下的空载试验),电流校正(非额定电流条件下的短路试验),直阻校正,操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果。
3、ED0206变压器容量及空载负载特性测试仪(单色屏)电压回路宽量限:电压最大可测量到750V,不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
4、大屏幕、全汉字菜单及操作提示实现友好的人机对话,导电橡胶按键使操作更简便,高亮度的液晶显示,可适应冬夏各季。
5、用户可随时将测试的数据通过微型打印机将结果打印出来。
6、所有的测试结果可以记录的形式保存起来,以备查阅。

技术参数

1、输入特性
电压测量范围:0~750V 宽量限。
电流测量范围:0~5~100A内部全部自动切换量程。
2、准确度
电压:±0.2%
电流:±0.2%量程
功率:±0.5%(CosΦ>0.1),±1.0%(0.05<CosΦ<0.1)
3、工作温度
工作温度:-10℃~ +40℃
4、工作电源
工作电源:交流160V~265V
5、绝缘
⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
       ⑵、工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验。
6、体积:32cm×24cm×13cm
7、重量:6Kg

设备成套性

名称 数量
ED0206变压器容量及空负载特性测试仪主机 1台
测试钳(黄绿红) 1套
专用短路线 1根
扳手 1个
电源线(8字线) 1根
充电器 2个
打印纸 2卷
说明书 2本
检验报告 1份
合格证 1张
保修卡 1份
质量反馈单 1份

变压器空载负载特性测试仪测试线    变压器空载负载特性测试仪短路测试线
变压器容量及空负载特性测试仪测试线               变压器容量及空负载特性测试仪短路测试线
变压器空载负载特性测试仪活动扳手    变压器空载负载特性测试仪电源线
变压器容量及空负载特性测试仪活动扳手             变压器容量及空负载特性测试仪电源线
变压器空载负载特性测试仪电源适配器       变压器空载负载特性测试仪打印纸
变压器容量及空负载特性测试仪电源适配器            变压器容量及空负载特性测试仪打印纸
变压器空载负载特性测试仪保险管变压器容量及空载负载特性测试仪接地线
变压器容量及空负载特性测试仪保险管            变压器容量及空载负载特性测试仪接地线
