低压耐压仪全面介绍

一、简介

低压耐压仪是依据 GB、IEC、ISO、BS、UL、JIS 等国际国内安全标准要求设计的耐压测试产品。其适用范围广泛，涵盖各种家用电器（如稳压电源、洗碟机、洗衣机、微波炉、电视机等）、电缆线、变压器、接线端子、高压胶木电器、开关、电源插座、电机等，以及强电系统，是科研实验室、技术监督部门不可或缺的耐压检测试验设备。

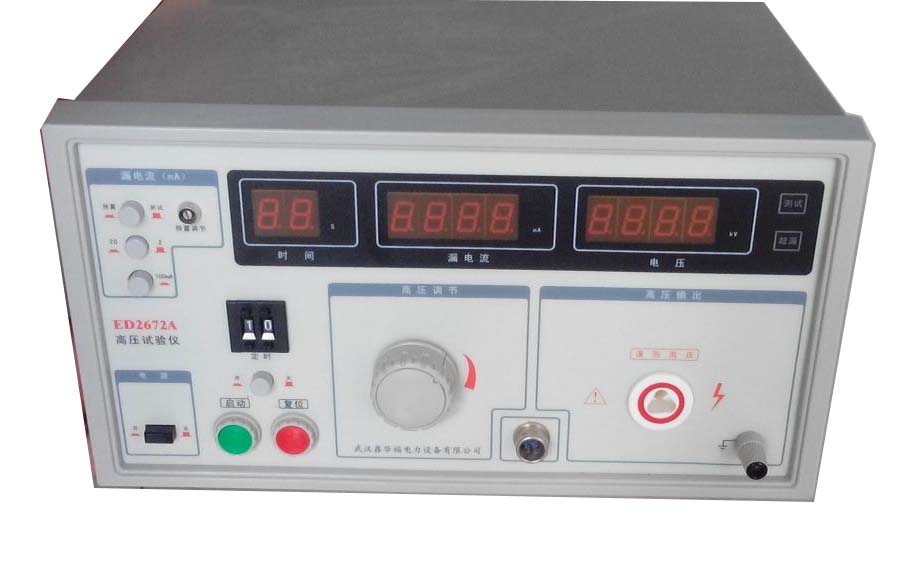

该仪器具备三窗口（LED）同时显示时间（s）、漏电流（mA）和输出电压（kV）的功能，还设有遥控接头端口，方便用户远距离操作，采用的技术标准为 JB/T7082 - 93。

二、使用注意事项

安全防护：操作者务必佩戴绝缘橡皮手套，脚下垫绝缘橡皮垫，防止高压电击危及生命。

接地要求：仪器必须可靠接地，并且与被测体的地可靠连接。

连接规范：连接被测体时，要确保高压输出为“0”且处于“复位”状态。

线路安全：切勿将输出地线与交流电源线短路，避免外壳带高压引发危险；尽可能防止高压输出端与地短路，以防意外发生。

部件维护：测试超漏指示灯一旦损坏，需立即更换，防止造成误判。

空载情况：仪器空载调整高压时，漏电流监视表头出现起始电流属正常现象，不影响测试精度。

环境要求：避免仪器受阳光正面直射，不要在高温、潮湿、多尘的环境中使用和存放。

定期检定：仪器使用一年后，需按照国家技术监督部门要求，送计量部门或回厂检定合格后，方可继续使用。

电源建议：建议使用交流稳压电源。

三、使用说明

（一）操作准备

操作时必须戴好橡胶绝缘手套，在测试灯熄灭、无高压输出状态下，坐椅和脚下垫好橡胶绝缘热垫，才能进行被试品的连接或拆卸操作。

（二）操作步骤

连接被测物体：确认电压表指示为“0”，测试灯熄灭，并连接好地线。

设定参数

设定测试电压范围。

设定漏电流测试范围。

手动测试

将定时开关置于“关”，按下启动钮，测试灯亮，将电压调节钮旋至所需指示值。

测试完毕后，按动复位钮，切断电压输出，测试灯熄灭，电压调回零点，此时被测物合格。

若被测物品超过规定漏电流值，仪器自动切断输出电压，蜂鸣器报警，超漏指示灯亮，被测物不合格，按下复位键可清除报警声。

定时测试

将定时开关置于“关”，通过拨码盘设置测试时间。

按下启动钮，将电压调到所需值。

打开定时开关，设定时间到，测试电压被切断，被测物合格；若电流过大，超漏灯亮，蜂鸣器报警，被测物不合格。

四、一般故障排除方法

开机报警或误报警：检查 556 或 324 芯片、蜂鸣器、测试线是否损坏。

打负载时电压窗口显示无穷大：检查 7107 是否损坏。

不能启动：检查 556 芯片、启动键、继电器是否损坏。

不能定时：检查 4025 是否损坏。

时间乱跳、不准：检查 4060 是否损坏。

不会定时复位：检查 9013 是否损坏。

无漏电流：检查 R13 压敏电阻是否损坏。

预置电流会变：检查 Bl 方桥、预置调节电位器 1kΩ 是否损坏。

过一段时间自动启动：检查 D（4148）二极管是否损坏，可在 E5 上并几 kΩ 电阻。

电流窗口无显示：检查显示板 20Ω／5W 电阻、7107 是否损坏。

开机电压窗口显示不正常：检查二极管是否击穿。

开机电流窗口有电流显示：检查 324 是否损坏。

开机时间窗口有数码管不亮：检查 40192、4511 是否损坏。

电压调不上：检查调压器是否损坏。

开机后可启动但电压不能上升：检查继电器是否烧坏。
