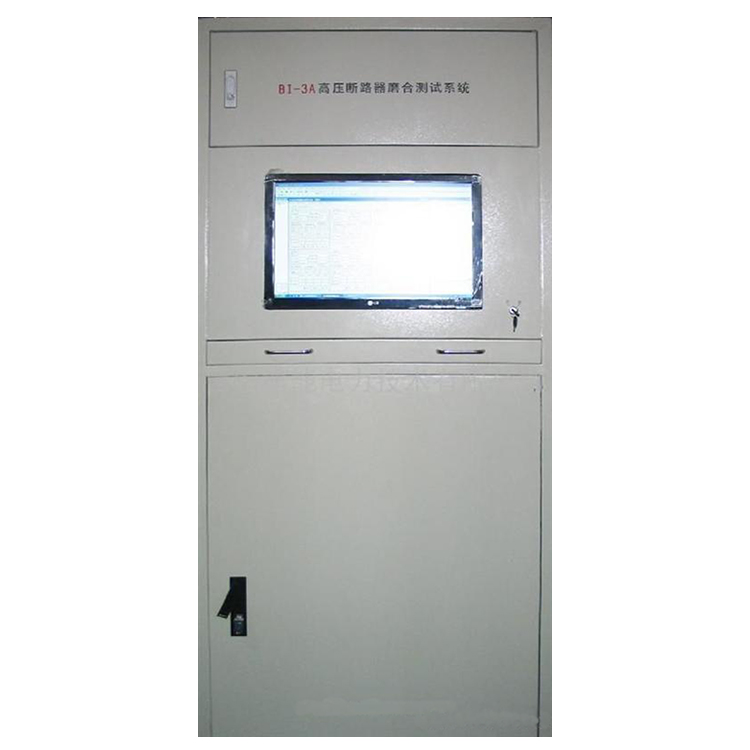

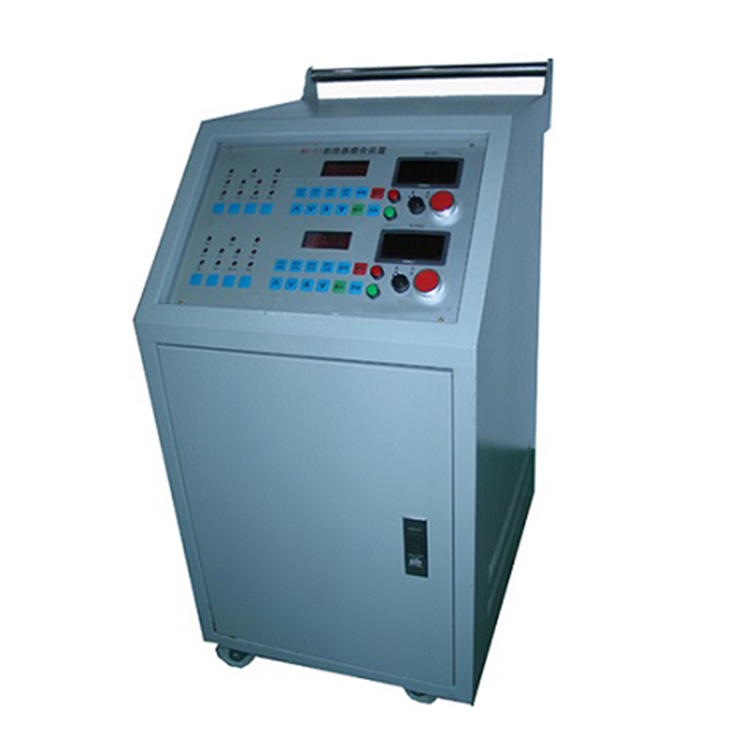

高压断路器磨合测试系统使用说明

一、概述

高压断路器磨合测试系统专为高压断路器磨合测试设计，可同时独立控制六台断路器进行磨合测试，以计算机为基础实现参数设定与时序控制。其参数设定直观、时序控制简便，极大提高工作效率，克服了以往使用时间继电器控制能力差、易烧毁分合闸线圈的缺点，有效保护断路器完好性，操作简单，是断路器设计和测试的理想工具。

二、主要功能及特点

操作功能：可按预设参数进行单分、单合、合分、重合闸操作及寿命试验。

报警功能：断路器出现拒合、拒分、误合、误分时，软件报错并切断电源停止操作，某一工位故障不影响其他工位。

保护功能：发出合（分）命令后，经适当延时自动切断合（分）闸电源，防止因断路器拒动或辅助开关转换不到位导致合（分）线圈长期带电。

独立控制功能：磨合台可独立控制断路器，任一台出现故障时报警并停止操作，不影响其他工位；磨合设定次数完成后，软件提示信息、停止操作并切断电源。

时间设定功能：分、合间隔时间可设定，整定范围 0.1 - 25 秒；分、合间输出时间可设定，整定范围 0.1 - 25 秒。

电源输入功能：电源输入灵活，每个工位操作电源独立，可交流或直流输入。

三、主要技术参数

电源：AC220V±15％；50Hz。

整机功耗：≤50W。

内部触点最大承受电流：10A。

最大输入电压：240V。

湿度：≤85％RH。

温度：-10℃—50℃。

外形尺寸：370mm×280mm×160mm。

重量：6kg。

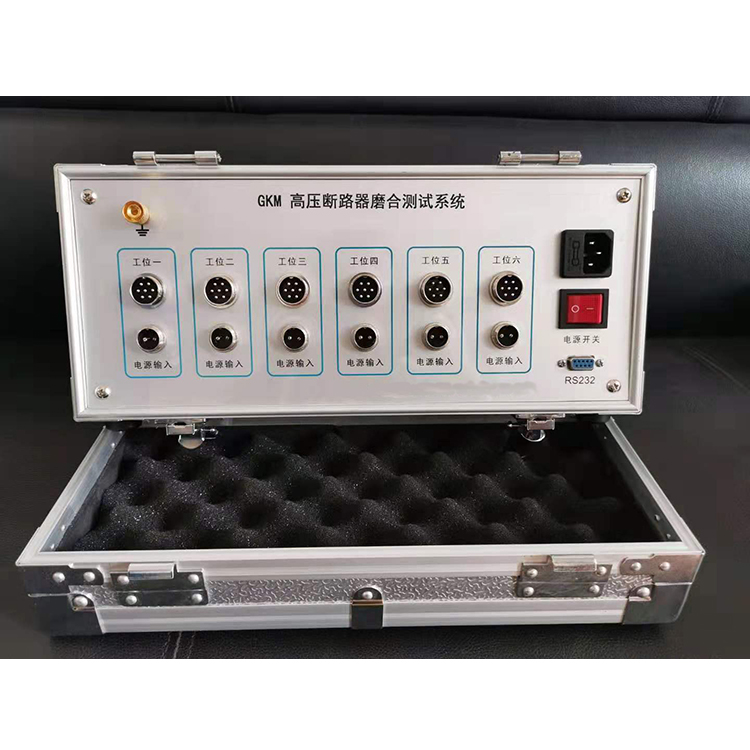

四、面板介绍

AC220V 电源插座：系统电源输入。

电源开关：控制系统电源通断。

RS232 接口：连接电脑通讯。

操作电源输入：断路器操作电源输入。

控制信号输入输出口：控制开关动作及反馈开关状态。

仪器接地端：保障系统安全接地。

五、电源输入接口说明

独立输入：每个工位电源输入独立，直流输入控制的断路器为直流，交流输入控制的断路器为交流，互不影响；所有工位电源相同时可接同一电源。

短路保护：电源输入外部需接保险或空开进行短路保护，仪器内部无短路保护。

电压范围：电源输入为交流或直流，最高电压 240V。

直流输入极性：直流输入时 1 脚为正，2 脚为负。

触点信号控制：如需控制输出为触点信号，无需电压输入，将电源输入的 1 脚和 2 脚短路。

直流电源选型：电源输入为直流时可选用本公司的 DCX 开关操作电源箱。

交流电源选型：电源输入为交流时可用交流调压器。

六、控制信号接口说明

（一）各引脚说明

1 脚：合闸（直流时为正）。

2 脚：分闸（直流时为正）。

3 脚：公共端（直流时为负）。

4 脚：储能状态（必须接空接点，不能外加电源）。

5 脚：储能状态地（必须接空接点，不能外加电源）。

6 脚：开关状态（必须接空接点，不能外加电源）。

7 脚：开关状态地（必须接空接点，不能外加电源）。

（二）注意事项

合闸、分闸输出最大电流为 10A，当开关分合闸线圈电流大于 10A 时，必须外接辅助继电器。

开关状态和储能状态的输入必须接空接点，不能外加电源。

储能状态 4 脚和 5 脚可不接，悬空。

电源输入直流时合分闸输出为直流，电源输入交流合分闸输出为交流。

合分闸输出端不能短路，需在电源输入端或输出端加短路保护。

（三）接线方法

将开关状态信号（6 脚和 7 脚）夹在断路器断口上（或与断口状态对应的辅助开关上）。

储能状态（4 脚和 5 脚）可不接悬空，需要接线时连接到与储能到位对应的辅助开关两端（必须为空接点不能有电压）。

根据需要输入对应的电源（直流或交流），其中合闸（1 脚）连接对应的合闸线圈，分闸（2 脚）连接对应分闸线圈，公共端对应负极。

如需合分闸控制信号为触点信号时（部分永磁机构断路器），将电源输入的 1 脚和 2 脚短路。

将 RS232 接口连接计算机的 RS232 接口（如果计算机没有 RS232 接口，可用 USB 转串口的连接线）。

七、操作方法

接好线后双击计算机的控制软件。

选择对应的串口号打开串口（仅第一次使用时需要，以后电脑默认自动打开）。

根据需要选择打开或关闭对应的工位，或打开全部工位。

选择对应工位的磨合方式，如单分单合、合分、分合分。

设置时间间隔，设置范围最小 0.1s，最大 25.5s，设置时要考虑储能时间长短。

设置电源输出时间，设置范围最小 0.1s，最大 25.5s，一般大于开关的合分闸时间，弹簧机构一般设置为 0.3s - 1s。设置过长，当断路器发生拒分、拒合或辅助触点转换不到位时，合分闸线圈会长时间通电发热甚至烧毁；设置过短，可能会出现断路器拒分拒合现象。

设置需要磨合的次数，最大为 65535 次。

点击运行开始磨合测试，需要暂停时按暂停，暂停时磨合次数不清零，再点击运行会从上次磨合次数开始计数；需要停止时按停止，停止时磨合次数自动清零，下次磨合计数从零开始。

当出现拒合、拒分、误合、误分、磨合结束时，系统自动切断电源输出，并软件提示。

八、注意事项

连接好接线后，检查无误再开电源。

合分闸输出端都不能短路。

合分闸输出端不能串接电源。

开关状态输入和储能状态输入必须接空接点，不能外加电源。

合分闸输出不能超过 10A 电流，当开关分合闸线圈电流大于 10A 时，必须外接辅助继电器。

产品运输时必须包装，包装箱可用纸箱或木箱，箱内应垫有泡沫防震层。包装好的产品应能经公路、铁路、航空运输，运输过程中不得置于露天车箱，仓库应注意防雨、防尘、防机械损伤。

仪器平时不用时，应储存在环境温度 -20℃ ～60℃ ，相对湿度不超过 85%，通风，无腐蚀性气体的室内，存储时不应紧靠地面和墙壁。

在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护元器件。

仪器损坏后，立即停止使用并通知本公司，不得自行开箱修理。
