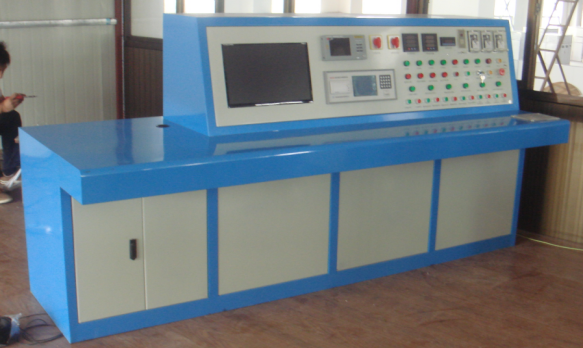

电抗器综合试验台系统说明

一、系统启动与卸载

执行程序：

系统安装完成后，会在桌面创建“电抗器综合测试台”快捷方式。双击该快捷方式即可启动程序。

也可通过操作系统的“「开始」”菜单，点击“电抗器综合测试台”快捷方式来启动程序。

卸载程序：

在操作系统的“「开始」”菜单下，找到“电抗器综合测试台”快捷方式，右键点击并选择“从列表中删除”即可卸载程序。

二、程序框架与登录

欢迎窗口：

程序启动后，首先显示欢迎窗口。

登录方式：

用户可以选择以管理员或操作员的身份登录。

操作员登录密码：000

管理员登录密码：ed

三、菜单栏功能

系统操作主要通过菜单栏和工具栏实现，菜单栏分为“参数”、“用户”、“数据”、“设置”、“工具”和“帮助”。

参数菜单：

包含“铭牌参数”功能，用于开始新的电抗器试验项目。

用户菜单：

可以添加和删除用户，管理用户权限。

数据菜单：

（具体功能根据系统实际设计填写，如数据查询、导出等）

设置菜单：

设置试验所需的通讯端口，根据设备连接进行通信端口配置。

工具菜单：

提供计算器等常用工具，方便用户进行数据计算。

四、工具栏功能

工具栏提供简洁的操作按钮，如新建项目、开始试验等。

五、试验项目操作

新建项目：

点击“新建试验”菜单或工具栏按钮，弹出“铭牌参数”窗口。

输入电抗器的铭牌参数和基本信息，包括产品编号、产品型号、相数、额定容量、额定电压、额定电流、系统电压、额定频率等。其中，产品编号作为试验数据存储的唯一依据，必须唯一。

电抗器试验：

提供直流电阻测试、负载损耗测试、温升测试、工频耐压试验等操作界面。

用户可根据需要选择相应的试验项目进行操作。

直流电阻测试：

进入直流电阻试验操作界面，显示试品参数及试验信息、操作结果。

用户可查看试验数据，进行数据分析。

负载损耗测试：

进入负载损耗试验操作界面，显示试品参数及试验信息、操作结果。

用户可查看试验数据，评估电抗器的负载损耗性能。

温升测试：

温升测试分为功率分析仪数据测量和温升直阻测量两部分。

功率分析仪数据测量：显示试品参数及试验信息、操作结果，用户可查看功率分析仪测量的数据。

温升直阻测量：显示试品参数及试验信息、操作结果，用户可查看温升过程中直流电阻的变化情况。

工频耐压试验：

进入工频耐压试验操作界面，显示试品参数及试验信息、操作结果。

用户可设置耐压试验参数，进行耐压试验，并查看试验结果。

六、试验结果展示

各试验项目的试验结果均分为左右两部分展示：

左边为试品参数及试验信息显示栏，展示电抗器的基本信息和试验条件。

右边为操作结果显示区域，展示试验数据、图表等，方便用户进行数据分析。
