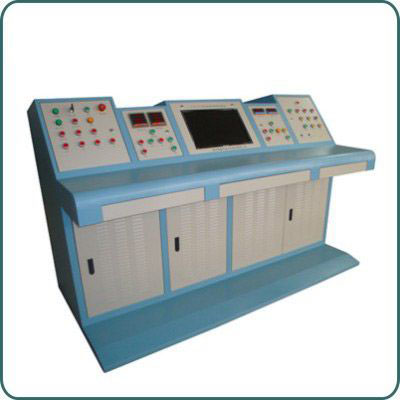

全自动电机综合试验台系统说明

一、系统概述

全自动电机综合试验台是针对电机制造、检修及研发过程设计的综合性测试平台，集成了虚拟仪器技术、PLC控制、高精度传感器及自动化测试软件，可完成配电变压器的空载、负载特性试验，以及倍频感应、工频耐压试验等。系统支持标准：DL/T572-2010、GB/T4776-2008、GB/T27743-2011，适用于三相异步电动机、变压器等设备的出厂及检修试验。

二、系统特点

全自动化与高精度

采用虚拟仪器技术，通过计算机实现数据采集、分析、存储及报告生成，避免人工误差。

测量准确度高，重复性好，满足批量检测需求。

多功能集成

支持空载试验、负载试验、温升试验、工频/匝间耐压试验、效率试验等。

可测量电压、电流、功率因数、有功/无功功率、效率、频率、转矩、转速等参数。

灵活控制方式

自动控制：通过计算机键盘/鼠标操作，支持试验流程自定义。

手动控制：面板按钮操作，确保微机故障时试验不中断。

安全与可靠性

防误操作设计，PLC编程控制联锁逻辑，保障试验安全。

工业级硬件（如西门子MCU、原装工控机）适应恶劣环境。

数据管理与报告生成

试验数据自动保存至工控机或服务器，支持本地查询。

自动生成试验报告，支持惠普激光打印机输出。

三、系统组成

试验电源

提供稳定电压/电流输出，支持额定电压380V~10kV、功率1kW~15000kW的电机试验。

动力开关屏柜

集成断路器、接触器等，实现电源通断控制及保护功能。

信号传感与功率测量装置

配置高精度电流/电压传感器，通过信号调理模块接入计算机，完成数据采集。

自动化试验测量单元

基于PLC的联锁控制系统，支持用户定制试验流程。

控制操作台

工业计算机（Windows中文界面）集成试验软件，支持手动/自动双模式操作。

负载设备（可选）

陪试电机（直流/交流发电机、绕线转子电机）、电涡流测功机、磁粉测功机等，满足不同型式试验需求。

软件系统

试验软件：实现试验流程控制、数据采集、分析计算及报告生成。

数据库系统：存储试验数据，支持历史查询与统计分析。

四、技术参数

适用范围

额定电压：380V、660V、1140V、3300V、6000V、10000V

额定功率：1kW~15000kW

适用电机类型：三相异步电动机、变压器等。

运行条件

中央控制室：温度0℃~45℃，湿度≤85%，远离电磁干扰及腐蚀性气体。

设备区：温度-5℃~+45℃，湿度≤85%（+40℃时），无爆炸性气体，海拔≤1000m。

测试项目

电气性能：绝缘电阻、直流电阻、工频/匝间耐压、空载/堵转/加载试验。

机械性能：输出转矩、转速、温升。

效率计算：自动计算电机效率及三相不平衡度。

五、操作流程

试验准备

连接被试电机与试验台，配置负载设备（如测功机）。

在控制软件中输入电机参数（型号、额定电压/电流等）。

选择试验项目

通过菜单选择试验类型（如空载试验、温升试验等）。

设置试验参数（如耐压值、加载时间等）。

启动试验

自动模式：点击“开始”按钮，系统按预设流程执行试验。

手动模式：通过面板按钮逐步控制电源通断及数据采集。

数据记录与分析

系统自动保存试验数据，生成曲线图（如温升曲线、效率曲线）。

支持手动输入补充数据（如环境温度）。

生成报告

点击“报告生成”按钮，输出PDF格式试验报告，包含试验数据、曲线及结论。

六、应用场景

电机制造厂：出厂试验（空载、负载、耐压等）。

维修企业：检修后性能验证（绝缘、直流电阻、温升等）。

研发机构：新型电机性能测试（效率、转矩-转速特性等）。

电力公司：变压器空载/负载试验及耐压测试。

七、优势总结

全自动电机综合试验台以高精度、高效率、全自动化为核心，通过模块化设计满足不同用户需求，显著提升试验质量与生产效率，是电机行业理想的测试解决方案。
