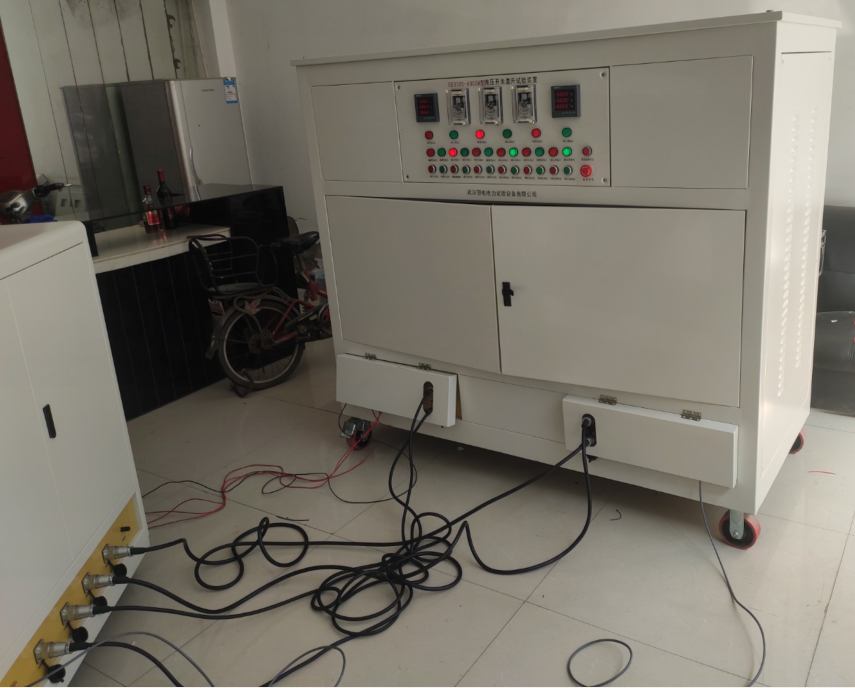

全自动高压开关温升试验装置产品说明

一、产品概述

全自动高压开关温升试验装置是武汉鄂电电力试验设备有限公司研发的第三代专业设备，专为绕组、电线、电缆、铜排等试品的温升试验设计。该装置采用先进的微电子处理技术，支持全流程自动化测试，通过全中文界面实现参数设置、数据采集及结果分析，具有高可靠性、高精度和智能化操作特点，可显著提升试验效率并降低人工干预需求。

二、核心功能与优势

全自动化控制

试验参数预设后一键启动，全程无需人工干预，自动完成电流调节、数据记录及试验终止。

支持远程切换交流/直流输出模式，避免手动操作风险。

高精度电流控制

电流稳定度不受被试品温升或电网电压波动影响，输出精度达±1% ±1A，稳定后平均误差＜2A。

智能控制电流上升速度，接近目标值时自动减速，防止过冲。

多重安全保护

热保护：调压器、大电流变压器等部位配备过热停机功能。

接地检测：确保试验前接地状态良好。

回零检测：电流归零后方可启动试验。

紧急停止：一键切断电源，保障人身安全。

数据实时监测与记录

同屏显示电流、电压、温度、试验时间、状态信息及故障记录，数据清晰直观。

支持全范围（0-6000A）数据记录，可生成电流/电压时间曲线及试验报表，并通过打印机输出。

人性化设计与抗干扰能力

全中文界面配合轻触式按键，操作简单易懂。

硬软件抗干扰技术结合，避免死机、黑屏等异常现象，适应复杂工业环境。

三、适用范围

输出能力：

电流：0-3000A/6000A（交流/直流可调），波形失真度＜1%。

电压：AC24V/AC12V（输出电压不低于标准值）。

应用场景：

高压开关、绕组、电线电缆、铜排等设备的长期温升试验。

需高精度电流控制及自动化测试的研发与质检场景。

四、系统组成与参数

标准低压配电柜

符合JB/T9641、GB/T10228等标准，提供稳定电源分配。

大电流变压器

容量：72KVA，单相，50Hz正弦波。

输入：400V/28.8A；输出：12V/600A（交流/直流可选）。

冷却：强迫风冷，支持999小时连续运行。

调压器（电动）

容量：80KVA，单相输入（三相AC380V），输出0-400V/200A。

驱动：电机正反转调节，风冷散热。

微机系统主控制台

功能模块：

驱动单元：控制调压器电机调节电流。

信号调理及采样单元：高精度数据采集。

系统保护单元：过热、过流、接地等多重保护。

工业计算机：全中文软件界面，支持参数设置、曲线生成及报表管理。

技术参数：

电源：单相AC3×380V ±10%，50Hz±1Hz。

测量精度：0.5%FS ±3字；控制精度：±1% ±1A。

计时范围：0-999.9小时，绝缘等级B级。

五、运行条件

电源：单相AC220V ±10%，50Hz±1Hz，供电容量≥80KVA。

环境：

温度：-10℃～45℃（额定+25℃），湿度≤85%。

远离电磁干扰、机械振动及腐蚀性气体，海拔≤1000m。

安装：控制系统室需满足清洁、通风要求，避免尘埃、爆炸性气体。

六、应用价值

提升效率：自动化测试减少人工操作，缩短试验周期。

保障安全：多重保护机制降低设备损坏及人员风险。

数据精准：高精度传感器与AD芯片确保测量可靠性。

适应性强：支持无人值守试验，满足复杂工况需求。

七、总结

试验装置以智能化、高精度、安全可靠为核心，通过模块化设计与先进控制技术，为高压开关及电气设备的温升试验提供了高效解决方案，是电力、制造、研发等领域不可或缺的测试工具。
