电缆故障测试仪的详细使用说明

结合仪器概述、技术参数、操作步骤及注意事项进行结构化整理，便于用户快速掌握使用方法：

一、仪器概述

功能定位
用于测试35KV以下电压等级电缆的高阻闪络性故障、泄漏性故障、低阻/短路故障、断路故障，支持波形存储与同屏对比分析。

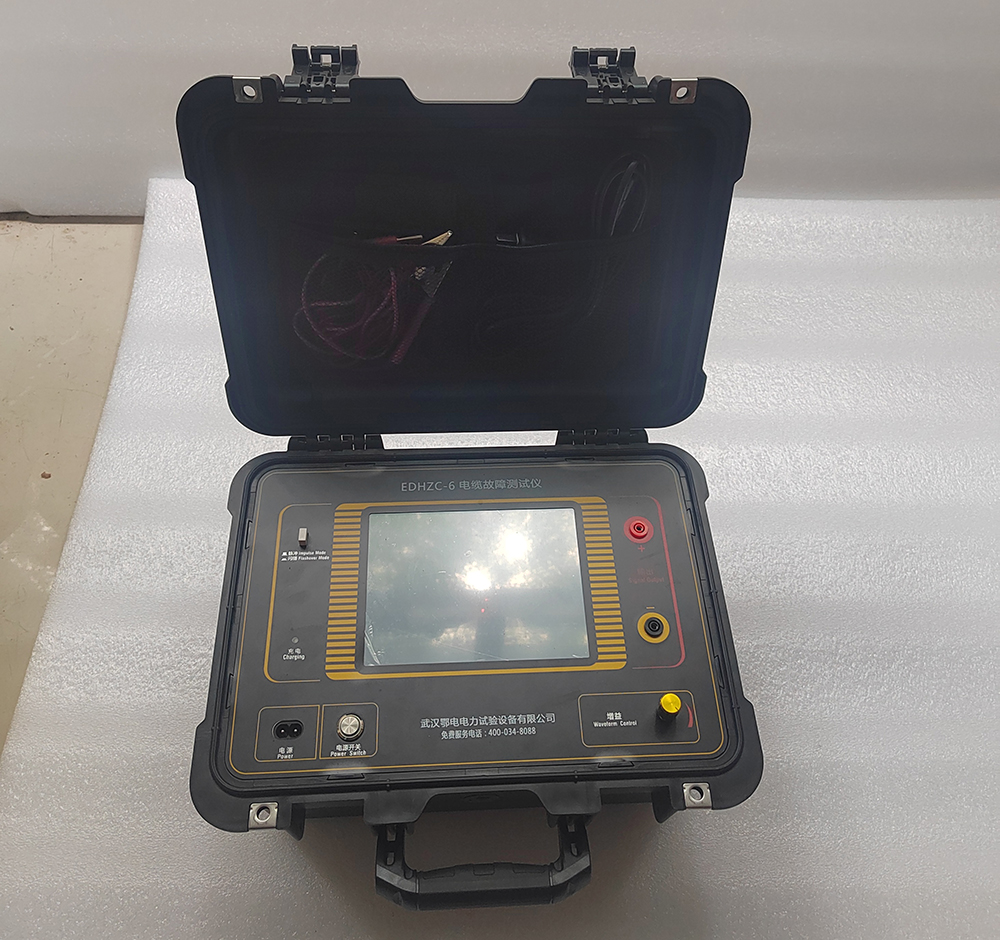

设计特点

箱式结构：便携设计，尺寸430×300×190mm，重量约10kg。

触摸屏操作：所有功能按键直观显示，界面简洁，测量流程简化。

波形存储：可存储大量现场测试波形，支持随时调用观察或同屏比较。

二、技术参数解析

1. 检测方法

低压脉冲法：适用于低阻、短路、断路故障，最大测试距离60Km。

高压闪络法：适用于高阻闪络、泄漏故障，最大测试距离40Km。

2. 核心参数

测试精度：≤20cm（读数分辨率1m）。

脉冲幅度：负载阻抗50Ω时≥250Vpp。

采样频率：6MHz~192MHz多档可选，适应不同测试需求。

电波传播速度：

预置：油浸纸（160m/μs）、交联聚乙烯（172m/μs）、聚氯乙烯（184m/μs）。

自测：输入已知电缆长度，可自动计算传播速度。

3. 工作条件

温度：-20℃~+55℃

湿度：≤90%RH

三、操作步骤详解

步骤1：开机自检

连接电源，开启仪器，等待系统自检完成（约10秒）。

检查触摸屏、按键响应是否正常，确认无报警提示。

步骤2：选择检测方法

根据故障类型选择测试模式：

低压脉冲法（低阻/短路/断路故障）：

连接测试线：将测试脉冲信号输出端接入被测电缆，输入端连接主机。

设置参数：

选择电缆类型（油浸纸/交联聚乙烯/聚氯乙烯/自定义）。

设置采样频率（建议≥24MHz以提高精度）。

输入电波传播速度（若使用预置值则跳过）。

启动测试：点击“发射脉冲”，观察屏幕波形。

高压闪络法（高阻闪络/泄漏故障）：

连接高压设备：将冲击高压发生器与被测电缆故障相连接，电流取样器串联在回路中。

设置仪器：选择“高压闪络法”，仪器进入外触发等待状态。

触发测试：启动高压设备，故障点闪络放电时，仪器自动采样并显示波形。

步骤3：波形分析与距离计算

定位特征点：用双电子游标卡住入射波与反射波的拐点（如低阻故障的负脉冲反射、断路故障的正脉冲反射）。

自动计算距离：仪器根据公式 S = VT / 2 自动计算故障距离（S：故障点距离；V：电波速度；T：往返时间）。

存储波形：点击“保存”按钮，记录当前波形及测试参数（日期、距离、速度等）。

步骤4：结果验证与重复测试

对同一故障点进行2~3次测试，确认距离读数一致性（误差≤0.5m）。

若结果差异较大，检查接线是否松动或参数设置是否正确。

四、关键注意事项

安全防护：

高压闪络法测试时，操作人员需穿戴绝缘手套、绝缘靴，保持安全距离。

确保高压设备接地良好，避免电击风险。

接线规范：

低压脉冲法：测试线与电缆芯线紧密连接，避免接触不良导致波形失真。

高压闪络法：电流取样器需串联在高压回路中，电压取样器并联在故障相两端。

参数设置：

电缆类型与传播速度需匹配，否则计算距离误差显著。

采样频率越高，波形细节越清晰，但数据量增大，建议根据故障类型选择（如高阻故障需≥48MHz）。

环境适应性：

避免在强电磁干扰环境下测试（如变电站内），必要时使用屏蔽线。

低温环境下，仪器需预热10分钟后再使用。

五、常见故障处理

现象：无波形显示

可能原因：接线松动/脉冲幅度过低

解决方案：检查测试线连接，调整脉冲幅度

现象：波形杂乱、无法定位

可能原因：采样频率不足/干扰过大

解决方案：提高采样频率，使用屏蔽线

现象：计算距离与实际偏差大

可能原因：传播速度设置错误/接线错误

解决方案：重新测量传播速度，检查接线

现象：仪器无法启动

可能原因：电源故障/电池电量不足

解决方案：检查电源线，更换电池或充电

六、维护与保养

定期清洁仪器外壳及触摸屏，避免灰尘堆积。

长期不用时，取出电池并存放于干燥环境。

运输时使用专用包装箱，避免剧烈震动。

通过以上步骤，用户可系统掌握电缆故障测试仪的操作方法，快速定位电缆故障点，提升现场测试效率与安全性。
