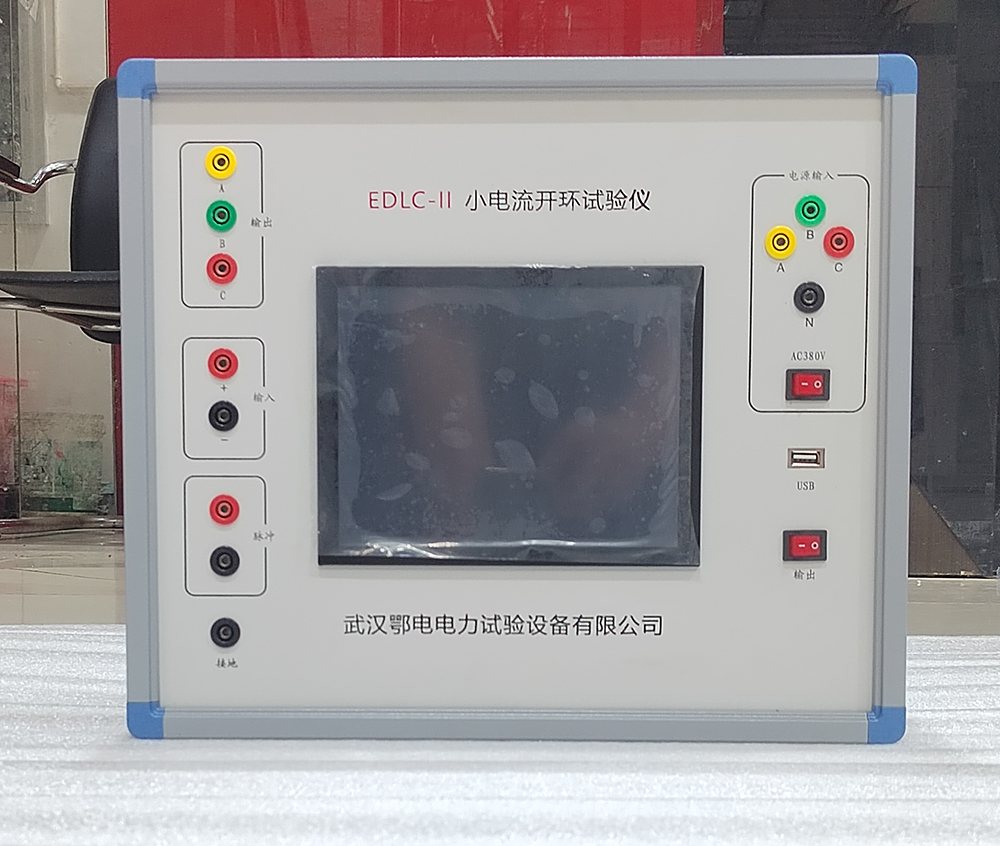

励磁系统开环小电流测试仪的说明

以下是针对励磁系统开环小电流测试仪的详细说明文档，结合概述、规格技术特性、工作原理及扩展应用场景进行结构化整理，便于用户快速理解其功能与操作逻辑：

一、产品概述

1. 行业背景与需求

随着我国电源建设规模扩大，发电机单机容量提升，励磁系统的额定电压/电流显著增加，其安全性成为关键。励磁系统开环小电流试验（开环试验）是早期静态调试及机组大修中的核心环节，旨在通过模拟环境验证励磁调节器、晶闸管等核心部件的性能，确保系统稳定运行。

2. 传统试验痛点

准备繁琐：需外接380V交流电源、电阻负载及录波器，现场接线复杂。

效率低下：人工检查同步信号、脉冲触发等环节耗时长，易出错。

安全风险：高压环境下操作存在触电隐患，试验人员劳动强度大。

3. 产品解决方案

励磁系统开环小电流测试仪通过集成化设计，将电源变换模块、负载电阻及显示存储装置整合为一体，实现以下突破：

数字化：内置波形录波仪，实时采集并分析输出电压波形。

小型化：体积小巧，便于携带至现场，减少设备搬运成本。

便携化：简化接线流程，支持U盘存储数据，提升试验效率。

4. 核心应用场景

全面检测：验证励磁控制系统同步信号相位/相序、脉冲输出回路接线、控制角范围及主回路工作状态。

故障定位：快速诊断测量回路、同步信号回路、可控硅触发回路等硬件故障，缩短发电机停机时间。

事故分析：适用于各类励磁系统（如自并励、三机励磁、无刷励磁）的事故复盘与性能评估。

二、规格与技术特性

1. 输出参数

2. 显示与存储

波形显示：实时监测直流测量电压，支持波形缩放与对比分析。

数据存储：通过U盘导出测试数据，便于后续处理与报告生成。

3. 环境适应性

工作温度：-10℃~+50℃（满足现场恶劣环境需求）

防护等级：IP54（防尘防水，适应户外作业）

三、工作原理

1. 系统组成

测试仪由三大模块构成：

测试电源：采用电力变换技术，将单相交流电转换为直流电，再逆变为三相交流电，经功率放大后输出至被测整流柜。

电阻负载：模拟实际工况下的负载条件，验证晶闸管触发可靠性。

波形录波仪：实时采集整流柜输出电压波形，分析触发脉冲的正确性及输出稳定性。

2. 信号流程

输入阶段：单相电源接入测试仪，经整流-逆变电路生成目标频率的正弦波。

负载阶段：输出电压施加至被测整流柜，晶闸管在脉冲触发下导通，形成直流输出。

监测阶段：录波仪记录输出电压波形，通过分析波形畸变、相位差等参数，判断励磁系统性能。

3. 典型应用示例

自并励系统测试：设置输出电压为50Hz/100V，检查晶闸管在全控桥下的触发同步性。

三机励磁系统测试：切换至400Hz输出，验证旋转整流器与励磁机的匹配性。

四、操作优势与效益

1. 效率提升

接线简化：集成化设计减少外接设备数量，接线时间缩短50%以上。

自动化分析：内置算法自动计算控制角范围，生成测试报告，减少人工干预。

2. 安全保障

低压操作：输出电压可调且范围低，降低触电风险。

隔离设计：电源模块与负载间采用光电耦合，避免信号干扰。

3. 成本优化

设备复用：支持多型号励磁系统测试，减少企业设备采购成本。

维护便捷：模块化结构便于故障排查与零件更换，延长使用寿命。

五、扩展应用场景

研发验证：用于新型励磁控制器的功能测试与参数优化。

培训教学：作为实训设备，帮助技术人员掌握励磁系统调试技巧。

第三方检测：为电力设备检测机构提供标准化测试工具，提升检测公信力。

六、注意事项

负载匹配：测试前需确认负载阻值与晶闸管额定参数兼容，避免过载损坏。

频率选择：根据励磁系统类型（自并励/三机励磁）正确设置输出频率。

数据备份：定期导出U盘数据，防止存储溢出导致测试记录丢失。

通过上述说明，用户可全面了解励磁系统开环小电流测试仪的功能定位、技术优势及操作要点，为现场试验提供高效、安全的解决方案。
