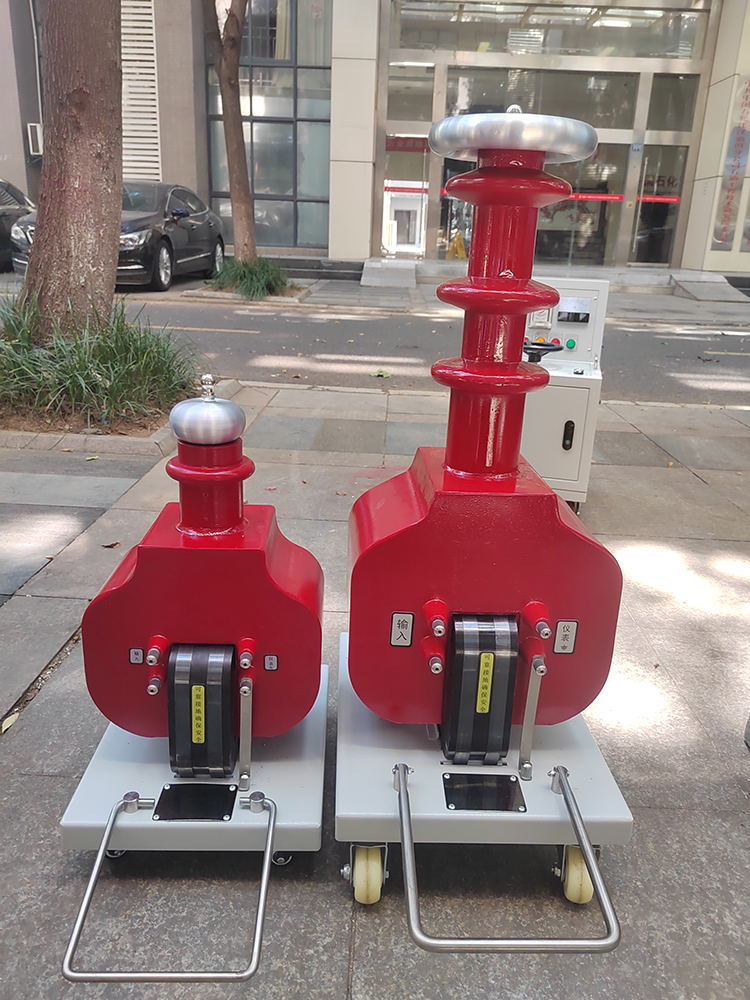

GTB干式试验变压器

一、产品概述

GTB系列干式试验变压器采用进口环氧真空浇注工艺与CD型低损耗铁芯，专为电力系统及工业用户设计，替代传统油浸式变压器。其核心优势包括：

轻量化设计：重量较同容量油浸式变压器降低40%，体积缩小30%，便于现场搬运与安装。

高绝缘性能：环氧树脂浇注体无渗漏风险，绝缘强度提升50%，抗湿、防尘能力显著增强。

安全可靠：全封闭结构，无油污染风险，通过工频正弦波输出确保试验数据准确性。

适用场景：电气设备绝缘性能测试、直流耐压试验、泄漏电流测量，广泛用于变电站、发电厂、科研院所等。

二、技术指标

三、成套设备配置

为确保高压试验安全与效率，建议配套以下设备：

控制箱/台：提供AC220V/380V双电源输入，内置调压器与过流保护。

分压器：实时监测高压输出电压，精度±1%。

球隙保护器：防止过电压损坏试品或设备。

放电棒：试验后安全释放残余电荷。

高压油杯/硅堆：直流试验专用，支持高压整流。

数显微安表：精确测量泄漏电流（分辨率0.01μA）。

四、操作方法与注意事项

1. 常规试验流程

接线：

控制箱输出端接变压器低压侧（输入端），接地线必须可靠连接（接地电阻≤4Ω）。

高压输出端通过高压引线连接试品，引线直径≥Φ6mm²（交流）或Φ10mm²（直流）。

升压：

交流试验：缓慢旋转调压器手柄，均匀升压至额定电压，保持1分钟观察试品状态。

直流试验：先接入高压硅堆与微安表，再升压至目标值，记录泄漏电流值。

2. 串级连接（双变压器）

条件：两台变压器额定输出电压相同，容量比为2:1（如10kVA+5kVA）。

步骤：

将第Ⅱ台变压器（小容量）置于绝缘支架上，底盘与支架托盘连接。

按标记连接极性（A接B，X接a），错误连接会导致输出电压为零。

串级后总输出电压为两台变压器额定电压之和（如50kV+50kV=100kV）。

3. 关键安全规范

试验前检查：

确认控制箱过流保护设定值（通常为1.1倍额定电流）。

检查试品与地绝缘距离（≥高压输出电压的10%/kV）。

试验中禁忌：

严禁带负载切断电源，必须先降压至零再断电。

避免在潮湿、高温（＞40℃）或腐蚀性环境中使用。

试验后处理：

使用放电棒对试品和变压器高压端充分放电（≥5分钟）。

清洁设备表面灰尘，存放于干燥通风处。

五、故障排除

六、维护与保养

定期检查：每6个月检查环氧树脂表面有无裂纹，紧固接线端子。

存放要求：长期停用时，需充干燥氮气（压力0.01MPa）保护。

运输注意：避免剧烈振动，倾斜角度≤15°。

服务承诺：

提供免费技术培训与现场安装指导。

质保期2年，终身维护，48小时内响应售后需求。
