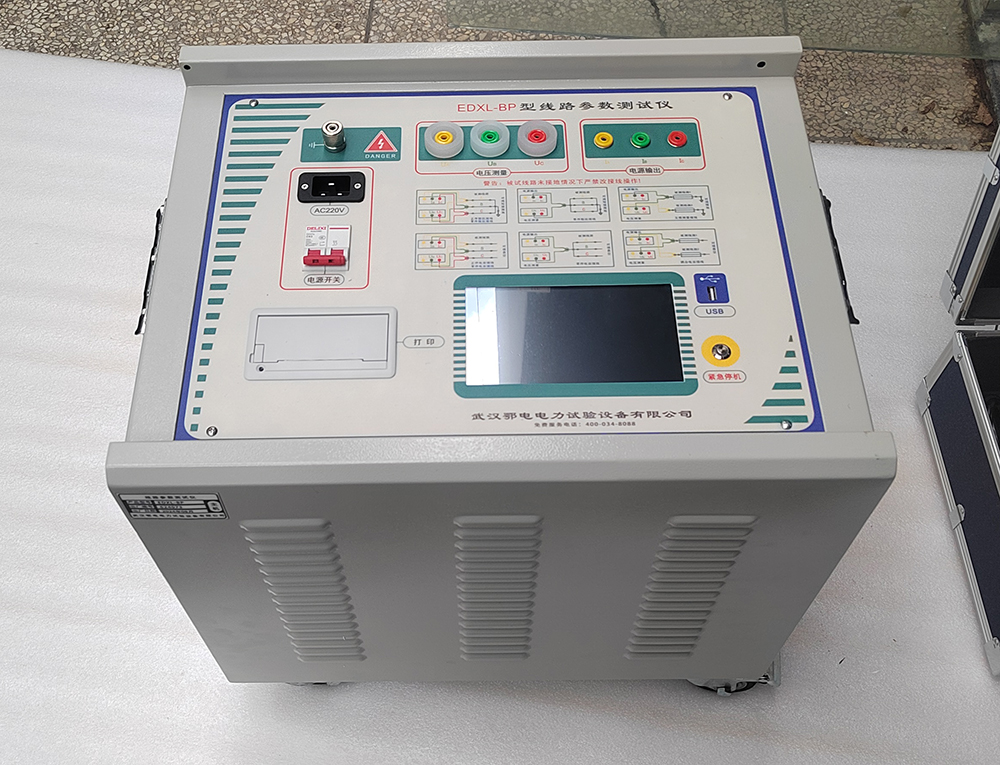

综合线路参数测试仪产品说明

一、产品概述

本仪器专为电力系统变压器损耗测量、线路参数分析设计，集成高精度传感器与智能算法，实现空载损耗、负载损耗、零序阻抗、绕组变形、功率因数等关键参数的自动化测试。相比传统方法，操作效率提升60%，数据精度达±0.2%，支持一键存储、打印及PC端分析，是电力检修、科研试验的理想工具。

二、核心功能与优势

全参数覆盖测试

变压器专项：空载损耗（P₀）、负载损耗（Pₖ）、零序阻抗（Z₀）、低电压阻抗（绕组变形分析）。

线路参数：电压有效值/平均值、电流、功率（P/Q/S）、功率因数（cosφ）、频率（f）。

智能校正：自动完成波形畸变、电压/电流偏移、温度补偿，无需手工计算。

超宽量程与扩展性

直接测量：电压≤1000V，电流≤20A（直接接入）。

扩展测量：通过外接电压互感器（PT）和电流互感器（CT），支持高压/大电流场景（如110kV以上线路）。

高精度与可靠性

数据存储：内置不掉电存储器，可保存≥1000组测试记录，支持按日期、设备编号检索。

重复性：同一工况下连续测试误差≤0.1%，确保数据可比性。

人性化交互设计

5.7寸触摸屏：中文菜单导航，一键进入测试模式，支持手套操作。

接线指引：按相色（黄/绿/红）对号入座，避免误接；单相测试时自动识别A相电流、Ua/Ub电压。

对比度调节：开机前长按屏幕左侧，进入对比度设置菜单（默认值25，范围10-50）。

智能辅助功能

RS-232接口：外接打印机实时输出报告，或连接PC端软件生成趋势图、历史对比表。

不掉电时钟：自动记录测试时间，支持数据时间戳导出。

三、操作注意事项

安全接地

接地端子或电源线接地端必须就近可靠接地，避免感应电干扰或设备损坏。

辅助参数设置

测试前需输入变压器额定容量（SN）、额定电压（UN）等参数，校正运算依赖此数据。

接线规范

电流回路：使用≥4mm²粗线，确保载流能力；

电压回路：使用≤1.5mm²细线，减少测量误差；

单相测试：电流接A相，电压接Ua/Ub（中性点接地时需短接Ub/Un）。

故障处理

触摸屏无响应：开机前长按屏幕右侧，根据提示校准坐标点（按住四周圆心至自动完成）。

数据异常：检查接线是否松动，或重启仪器后重新测试。

四、典型应用场景

变压器出厂试验：快速验证空载/负载损耗是否符合标准（如GB/T 1094.1）。

电力检修：现场检测变压器绕组变形，定位故障点。

科研教学：分析变压器能效、谐波对损耗的影响。

线路验收：测量输电线路阻抗、功率因数，评估传输效率。

五、技术参数

服务承诺：

售前：免费提供技术咨询、方案定制。

售中：专业工程师现场指导接线与操作。

售后：7×24小时热线支持，2年内免费维修。
