高压开关机械特性测试仪综合介绍

一、 产品概述与重要性

高压断路器是电力系统的核心保护与控制设备，被誉为电网的“守护神”。其机械特性的优劣直接决定了电网能否安全稳定运行。机械特性参数，如分合闸时间、速度、同期性、行程等，是评估断路器操作机构健康状态的最直接指标。高压开关机械特性测试仪（又称高压开关综合特性测试仪）正是为此而生的专业诊断设备。它严格依据GB19842003《高压交流断路器》 及电力行业标准DL/T846.32004 设计，能够对各类SF₆开关、真空开关、油开关等进行精准、高效的动态测试与分析，是电力行业从预防性试验迈向状态检修不可或缺的关键工具。

二、 核心功能特点详解

本仪器集现代测控技术于一身，具备以下突出特点：

1. 高性能智能硬件平台

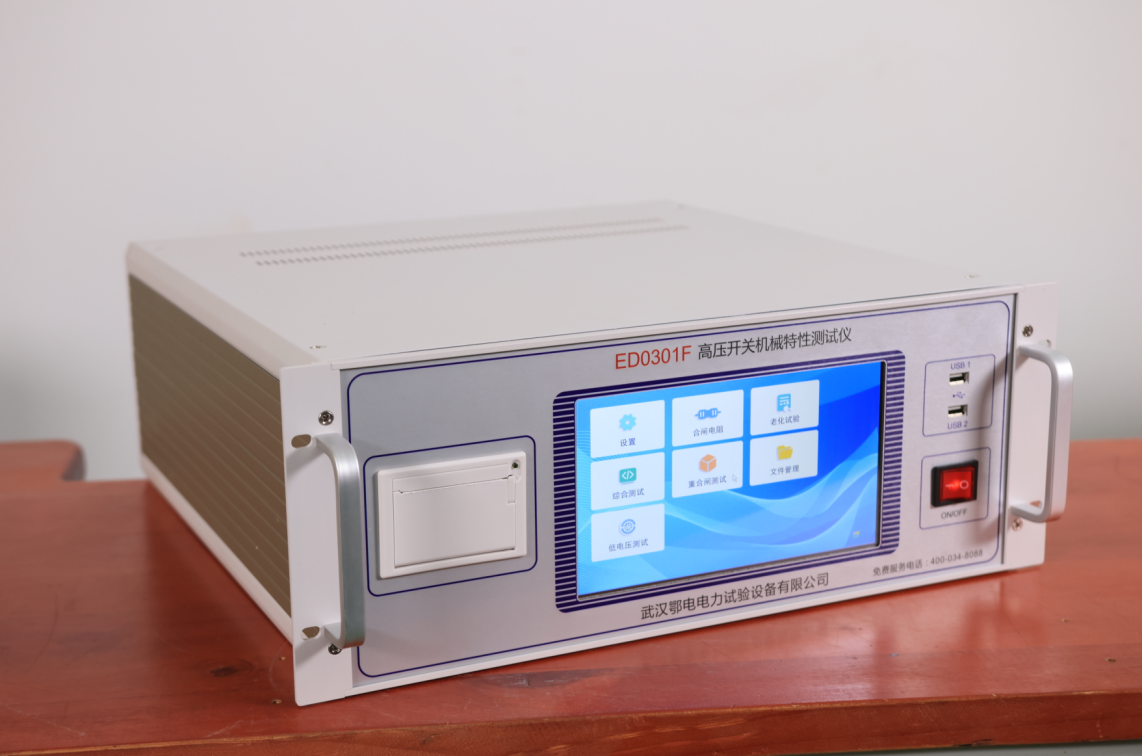

仪器核心采用基于CortexA8架构的嵌入式工控机，主频高达1GHz，配备大容量存储，确保了系统的快速响应与强大的数据处理能力。搭配8.4英寸彩色触摸屏和Windows风格操作界面，使得仪器开机迅速（约16秒）、操作直观流畅，支持中英文输入，极大降低了现场人员的操作门槛。

2. 一体化集成操作电源

机内集成DC10~260V/20A大功率可调直流电源，无需外接电源即可完成所有测试项目，并可直接进行断路器的低电压动作试验。这一设计极大简化了现场接线，提高了测试便捷性与安全性，能有效验证断路器在非理想电源条件下的动作可靠性。

3. 完备的传感器适配方案

标配直线、旋转、万能传感器以及多种专用安装支架和接头。这套灵活的传感器系统能够轻松应对不同结构、不同安装方式的高压开关（如柱式、罐式、GIS组合电器），实现位移、角度等参数的精确测量，安装简便且通用性强。

4. 强大全面的测试与分析功能

仪器功能强大，一次分/合闸操作即可获取所有时间、速度、行程等数据及动态波形图，效率极高。它支持多达12路断口信号、6组合闸电阻及石墨触头的同步测量。更高级的是，其内置的包络线分析功能可通过多次测试数据生成标准曲线，用于趋势比对与状态预警；而震动频率分析功能则能深入诊断操动机构内部的机械故障隐患，如卡涩、缓冲异常等。

5. 便捷的数据管理与人机交互

主机具备海量存储能力，可保存数万组历史测试数据，并配备U盘接口，方便数据导出和上传至计算机进行深度分析与报告生成。内置的高速热敏打印机可在现场即时打印测试结果和关键波形，满足现场工作记录的需求。机载实时时钟为每一条数据提供准确的时间戳。

6. 卓越的可靠性与广泛适用性

仪器采用特殊的抗干扰电路设计，能够在800kV及以上特高压变电站等强电磁干扰环境中稳定工作，确保数据准确。其设计兼容国内外所有主流型号的SF₆、真空及油断路器，真正实现了一机多用。此外，它还集成了全自动电机储能控制和电机功率测量等辅助功能，为全面评估断路器操动机构状态提供了更多维度。

三、 典型测试项目

该仪器可精确完成以下关键参数的测量：

时间参数：分闸时间、合闸时间、三相不同期性、辅断口与主断口配合时间。

运动特性：刚分速度、刚合速度、最大速度、开距、超程、总行程。

动态特性：分/合闸触头的弹跳时间与次数，分闸反弹幅值。

电气特性：分/合闸线圈的电流波形及动作电压试验。

特殊组件：合闸电阻的预投入时间及阻值特性。

四、 主要应用场景

1. 出厂检验：生产厂家对断路器进行最终性能验证。

2. 安装调试：新设备投运或大修后，进行机械参数的校准与验收。

3. 定期预防性试验：按照检修规程进行的例行检查，监测设备状态变化。

4. 故障排查与诊断：当断路器动作异常或故障跳闸后，快速定位机械故障点。

5. 状态评估与预测：结合历史数据与包络线分析，评估机械寿命，为精准的状态检修提供决策依据。

五、 总结

高压开关机械特性测试仪是现代电力系统运维工作中技术高度集成的智能诊断终端。它将精密测量、智能分析、便捷操作和强大抗干扰能力完美结合，不仅全面满足了国际与行业标准的测试要求，其先进的趋势分析与故障诊断功能，更是推动电力设备运维从“定期检修”向“状态检修”智能化转型的核心工具。使用该仪器，能极大提升高压开关设备的运行可靠性，为保障电网的安全、稳定、高效运行奠定坚实基础。
