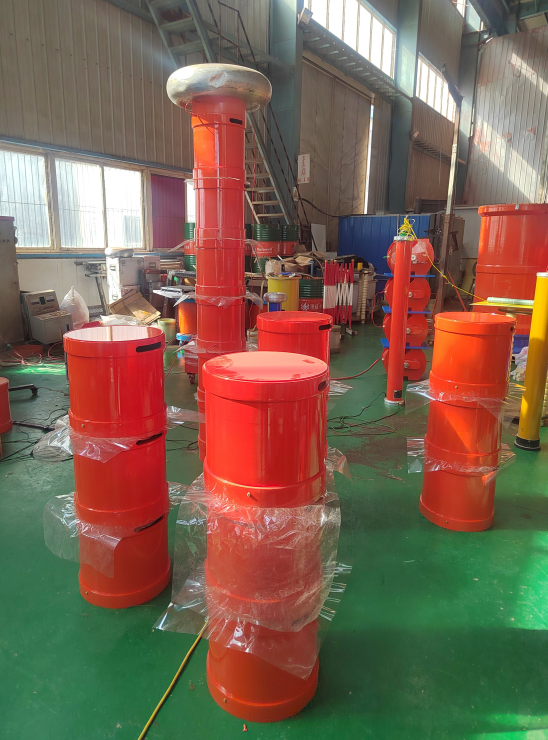

调感式工频串联谐振耐压装置介绍

调感式工频串联谐振耐压装置是一种专为电力系统设计的耐压测试设备，尤其适用于单机容量在250MW及以下水力发电机的交流耐压试验。以下是对该装置的详细介绍：

一、产品背景与优势

随着电力系统的发展，运行设备的容量越来越大，传统的工频耐压试验设备（如工频试验变压器）由于容量大、体积笨重，在现场试验中极为不便。而调感式工频串联谐振耐压装置则具有显著优势，它从试验电源容量、设备重量、试验波形及投资等方面都优于传统设备，为现场试验提供了更为便捷、高效的解决方案。

二、产品特征

高效节能：由于谐振无功全补偿，电源和设备的功率仅为被试品所需容量的1/10以下，大大降低了能耗。同时，同容量的装置体积小、重量轻，便于现场搬运和安装。

波形优良：串联谐振实际是个电流滤波回路，使通过被试品的电流基本是基波电流，输出电压的波形畸变率（THD）极小，优于现有所有类型的交流耐压设备，确保了测试结果的准确性。

安全可靠：试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下，能有效防止击穿后扩大对故障点的损伤。同时，闪络后立即自动熄弧，熄弧后恢复谐振状态电压建立的过程较长，是一个稳态的建立过程，既无电压过冲之虑，更无微秒级毫秒级瞬态过程的恢复过电压的危险。

三、技术参数

额度输出电压：0～60kV（AC有效值）及以下，满足不同电压等级设备的测试需求。

输出频率：50Hz，与电力系统标准频率一致，确保测试结果的准确性。

谐振电压波形：纯正弦波，波形畸变率≤1%，保证了测试信号的纯净度。

工作制：满功率连续工作时间1min，满足长时间测试需求。

品质因素：10～40，反映了装置的谐振性能。

最大试验容量：3000kVA及其以下，适用于不同容量设备的测试。

工作电源：380V±15%、工频50Hz，适应现场电源条件。

四、应用场景

调感式工频串联谐振耐压装置主要应用于以下场景：

水力发电机交流耐压试验：针对单机容量在250MW及以下的水力发电机进行交流耐压试验，确保其绝缘性能符合标准。

其他电力设备耐压测试：也可用于其他电力设备的耐压测试，如变压器、开关柜等。
