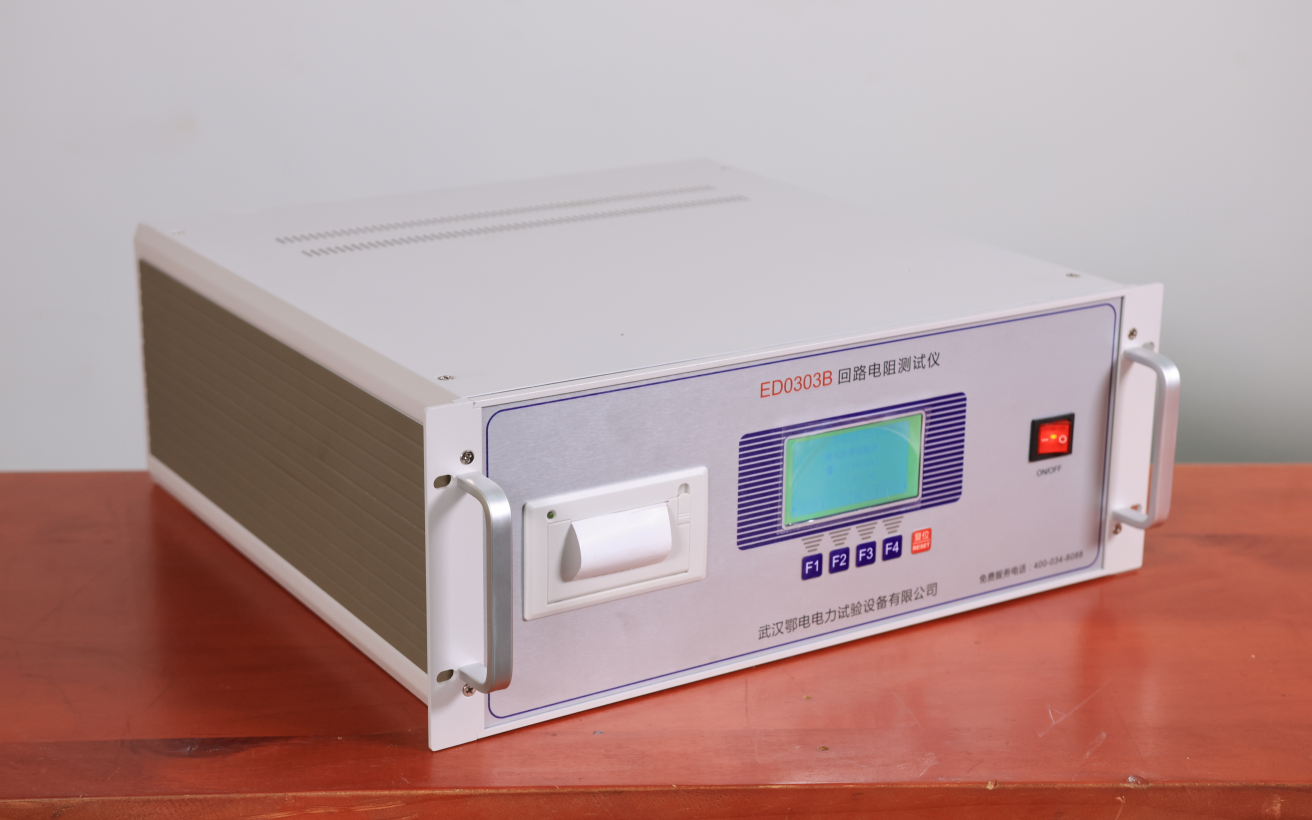

200A回路电阻测试仪详细解析

一、概述

回路电阻测试仪是一款依据IEC标准及国家相关规定，结合先进技术精心打造的高精度、数字化开关检测设备。它运用大功率恒流开关电源技术，能够精确测量至微欧姆级的接触电阻，广泛应用于各类开关、电器接触电阻、回路电阻，以及电缆电线、焊缝接触电阻的测量场景。

二、性能特点详述

大测试电流：测试电流强大，完全满足国家关于接触电阻测试的标准要求，确保测量结果的准确性和可靠性。

高输出电压与宽测量量程：仪器具备高输出电压，且测量量程宽广，能够适应不同电阻值的测量需求。

高精度恒流电源：测试电流源自高精度的大电流恒流电源，无需人工调节，测试过程迅速且准确。

四端子接线法：采用四端子接线方式，有效消除测试线电阻对测量结果的影响，提升测量精度。

快速测试：测试速度迅捷，约10秒即可显示数据，大幅提高工作效率。

中文显示界面：配备128X64点阵液晶屏，全部操作以中文显示，便于用户理解和操作。

实时打印功能：仪器具备测试数据实时打印功能，方便用户记录和分析测量结果。

智能化功率管理：采用智能化功率管理技术，使仪器始终工作在最小功率状态，有效降低内部发热，节约能源。

三、技术指标详解

输出电流与量程：

输出电流：50A、100A、150A、200A，满足不同测量需求。

量程：根据输出电流不同，量程也有所调整，确保测量精度。

50A时，量程为0～100mΩ；

100A时，量程为0～50mΩ；

150A时，量程为0～40mΩ；

200A时，量程为0～20mΩ。

分辨率：最小可达0.1µΩ，确保测量结果的精细度。

精确度：±(0.5%+2个字)，保证测量结果的准确性。

功率：1000W，满足仪器正常工作需求。

工作方式：连续测量，适合长时间、持续性的测量任务。

工作电源：AC220V±10%，50Hz±1Hz，适应常见电源环境。

使用环境：

温度：0～40℃，确保仪器在正常温度范围内工作。

相对湿度：≤90%，无结露，防止仪器受潮。

海拔高度：≤1000米，适应不同海拔地区的使用。

外形尺寸与重量：

外形尺寸：393mm232mm302mm，便于携带和放置。

仪器重量：8.2kg，相对较轻，便于搬运。

四、安全措施与注意事项

测试结束操作：测试结束后，务必按复位键并关掉电源开关，严禁带电拆装各测试电缆，以防触电。

异常处理：若仪器出现不正常现象，首先按复位键使仪器复位，若问题依旧存在，请联系专业人员进行维修。

维修要求：对仪器进行维修必须由专业人员进行，用户不得自行处理，以免造成损坏或安全隐患。

使用限制：本仪器专为测量回路电阻设计，不允许测量感性回路，以免对仪器造成损坏或影响测量结果。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
