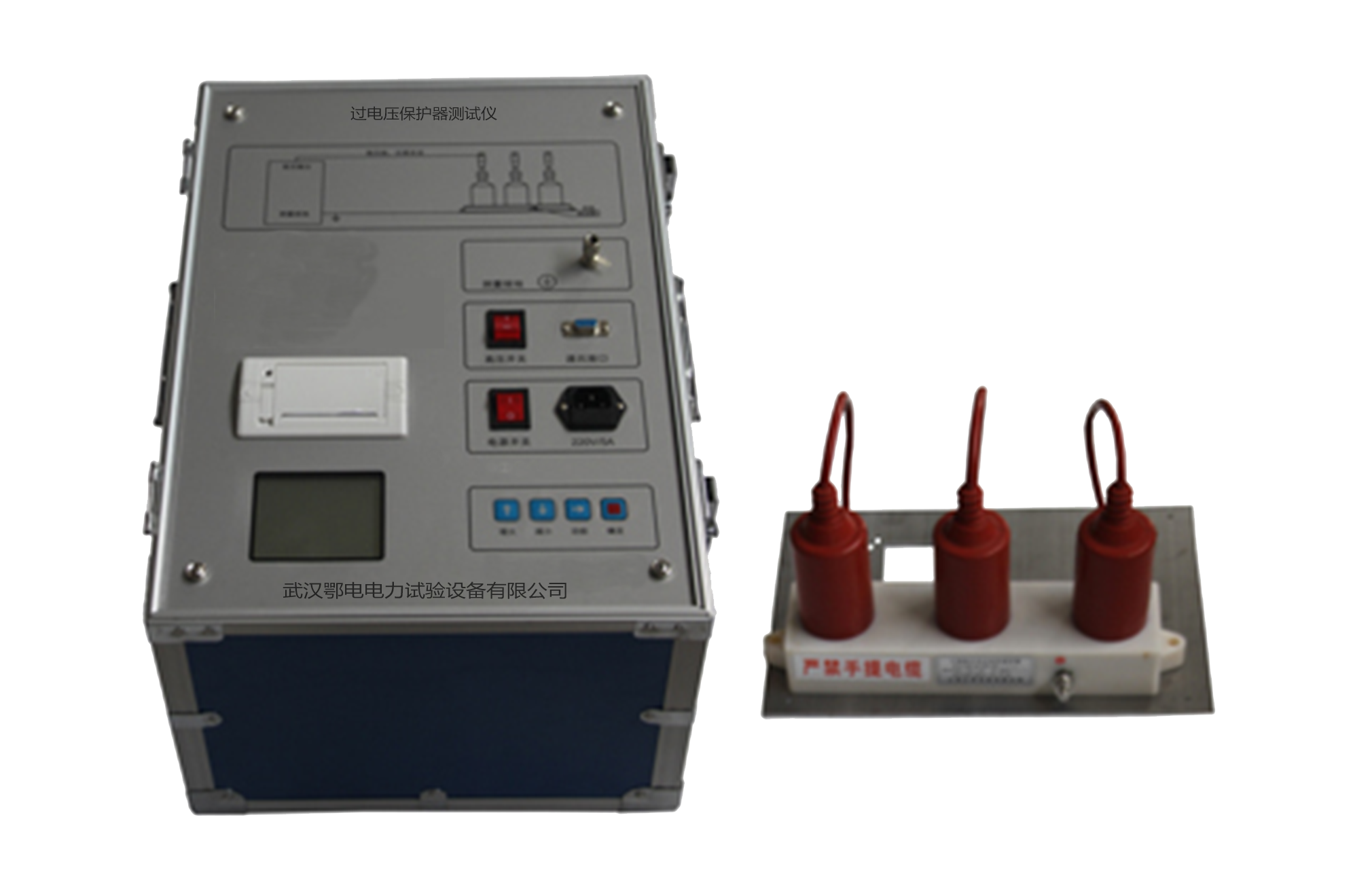

过电压保护器测试仪介绍

一、概述

过电压保护器测试仪是专为各类电气设备工频放电电压测试而设计研发的专业仪器，在电气测试领域应用广泛。尤其针对带间隙的氧化锌过压保护器（也被称为避雷器或 TBP）的工频放电电压测试，展现出卓越的测试性能与独特优势。

该测试仪作为公司精心研制的新产品，创新性地采用新型特殊电路。在测试过程中，能够实时对试验电压波形进行严密监测，同时精准采集电流回路中的放电脉冲信号。基于这些信号，仪器可自动准确判断间隙放电情况，迅速锁存放电瞬间的电压峰值。并且，会同步发出声音报警信号，及时提示试验人员，同时以极快的速度切断试验电源，有效保护试品和试验设备，避免因过流而遭受损坏。

此外，过电压保护器测试仪将工频高压电源、测量系统以及控制系统高度集成于一体，全部浓缩在一个机箱之中。这种一体化设计使得仪器具备体积小巧、重量轻盈的显著特点，同时具备出色的防震耐摔性能，操作简单易懂，携带极为方便，非常适合在各种现场环境下进行测试工作。

二、技术指标

输出参数：输出电压范围为 0 - 40KV（有效值），输出电流范围为 0 - 25mA，能够满足多种不同规格过电压保护器的测试需求。

检测放电方式：运用波形检测和付立叶变换方式，这种先进的检测技术能够精准捕捉放电信号，确保测试结果的准确性。

准确度：电压测量准确度达到±（读数×2% + 0.1），电流测量准确度为±（读数×2% + 0.1），为测试数据提供了可靠保障。

高压切断时间：小于 0.2 秒，在检测到异常情况时能够迅速切断电源，极大程度保护设备和人员安全。

分辨率：电压分辨率高达 0.01KV，电流分辨率为 0.01mA，可实现精细的测量与数据记录。

输入电源：支持 180V～270VAC，50Hz/60Hz±1%的输入范围，既可使用市电供电，也能通过发电机供电，适应不同的现场供电条件。

计算机接口：配备标准 RS232 接口，方便与计算机等设备进行连接，实现数据的传输、存储与分析，进一步提升测试工作的效率与智能化水平。

环境适应性：可在环境温度 -10℃～50℃，相对湿度 < 90%的条件下正常工作，具有较强的环境适应能力，能在多种复杂环境下稳定运行。

三、性能特点

高精度自动化测量：仪器采用波形检测和付立叶变换方式，对放电电流进行实时、精准监测。一旦监测到放电电流，立即记录此刻的高压值，并在 0.2s 内迅速切断高压电源。这种快速响应机制确保了测试结果的高精度，同时为自动化测量提供了便利条件，有效减少了人为误差。

全触摸液晶显示屏：配备超大全图形操作界面，每一个操作过程都清晰直观地展示在屏幕上。操作人员无需接受额外的专业培训，只需轻轻触摸屏幕，即可轻松完成整个测试过程，极大地简化了操作流程，提高了工作效率。

操作简便自动化：在微处理器的精确控制下，数据的测量过程完全自动完成，无需人工进行任何干预。这不仅降低了操作难度，还避免了因人为操作失误而导致的测试误差，确保了测试结果的准确性和可靠性。

一体化机型设计：将高压电源集成于仪器内部，形成一体化机型。这种设计使得仪器在现场测试时无需进行繁琐的现场接线工作，大大节省了测试准备时间，提高了现场测试的便捷性和效率。

可靠的高压保护：具备完善的高压保护功能，当试品出现短路、击穿情况，或者高压电流出现波动时，仪器能够以短路方式高速切断输出，有效防止设备因过流而损坏，保障了测试过程的安全性。

多重防误操作设计：为确保操作安全，仪器采用了多种防误操作措施。实时监视电压、电流参数，让操作人员随时掌握测试状态；接线端子高/低压区分明显，避免接错线导致的危险；缓速升压、迅速降压的操作模式，配合声音报警功能，进一步降低了误操作的风险。

出色抗震性能：针对仪器在运输过程中可能遇到的强烈震动和颠簸情况，采用了独特的抗震设计。这种设计使得仪器能够耐受长途运输中的各种震动，确保在到达测试现场后仍能正常工作，不会因运输损坏而影响测试进度。

专用高压电缆：配备的高压电缆为耐高压绝缘导线，为了获得更精确的测量结果，在使用时请将电缆悬空，避免与地面或其他物体接触产生干扰。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
