验电器试验架介绍

一、产品概述

验电器功能检测装置是依据国家电力公司《电力安全工器具预防性试验规程》（国电发[2002]777号）要求研制而成，各项指标均符合国家标准。该装置能够按照规程要求对验电器功能进行全面检测，适用于66KV～500KV电压等级的验电器检测，功能检测具体要求参照DL740-2014标准。

二、主要技术指标

环境温度：-25℃～55℃

湿度：20%～75%RH

连续运行时间：可连续运行

支架规格（66KV-500KV）：1.8m × 0.85m × 3.3m

重量：32kg

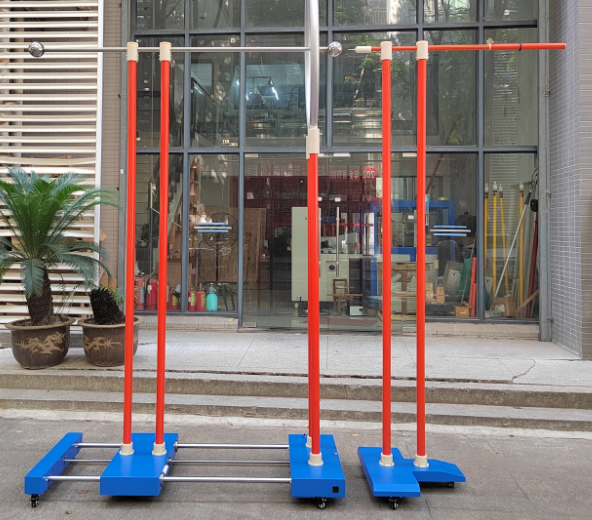

三、试验装置阐述

均压环与均压球设计：

根据DL740-2014标准，66KV～330KV采用的均压环直径为1050mm，均匀环圆心到地距离不低于2.5m，均压球直径为100mm。

330KV～500KV采用的均压环直径可能更大（部分装置采用1050mm均压环配合更高规格设计），以确保电场均匀性。

装置分类：

本套设备分为2个装置，分别适用于不同电压等级和验电器类型（带接触电极延长和不带接触电极延长）的检测。

验电器功能检测：

启动检测：验证验电器在标称电压的15%～40%范围内能否正常报警。

同向干扰检测：测试验电器在相邻带电体同向电场干扰下的抗干扰能力。

反向干扰检测：测试验电器在相邻带电体反向电场干扰下的抗干扰能力。

合格标准：启动电压报警在标称值的15%～40%范围内为合格，否则判定验电器不合格。

四、操作要点与注意事项

配合升压试验变压器使用：

本设备必须配合升压试验变压器方可进行试验，以确保试验电压的准确性和稳定性。

装置底座可靠接地：

试验前需确保装置底座可靠接地，以保障试验人员和设备的安全。

保持装置干净与定期维护：

定期清洁装置表面和内部灰尘，保持装置干净。

在导轨上涂上润滑油，确保装置运行顺畅，减少磨损。

验电器选择与预试验：

选择与被验设备电压等级一致的验电器，避免因电压不匹配导致设备损坏或人身危险。

使用前检查验电器外观无破损、裂纹，查看试验合格证是否在有效期内。

正式验电前，先在同电压等级的已知带电设备上试验，确认验电器能正常发出声光信号。

操作规范与安全防护：

验电需两人配合，一人操作、一人监护，监护人员监督操作流程。

操作人员必须佩戴合格绝缘手套、穿绝缘鞋，手握验电器护环以下部分，禁止触碰护环以上金属区域。

缓慢靠近被验设备，直至验电器发光或发声，不可直接接触设备。
