过电压保护器测试仪说明

一、产品概述

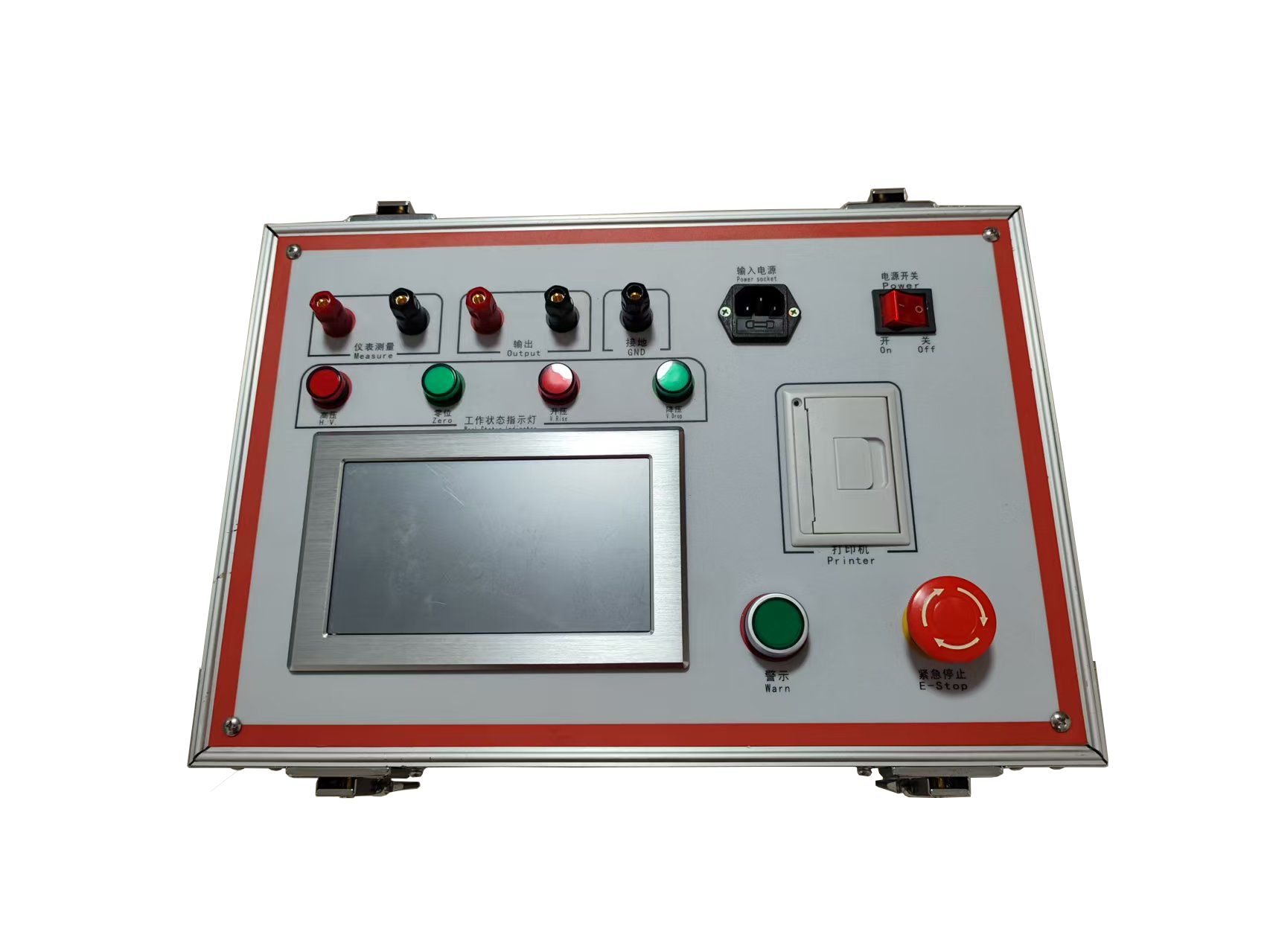

过电压保护器测试仪是武汉国瑞中源科技有限公司研发的一款专业设备，专用于电气设备工频放电电压的测试，尤其适用于带间隙的氧化锌过压保护器（避雷器或TBP）的工频放电电压测试。该仪器集工频高压电源、测量、控制系统于一体，具有体积小、重量轻、操作简便、携带方便等特点。

二、技术指标

输出电压与电流：

输出电压：0-40KV（有效值）

输出电流：0-25mA

检测放电方式：

波形检测和付立叶变换方式

准确度：

电压：±（读数×2%+0.1）

电流：±（读数×2%+0.1）

高压切断时间：小于0.2秒

分辨率：

电压分辨率：0.01KV

电流分辨率：0.01mA

输入电源：180V～270VAC，50Hz/60Hz±1%，支持市电或发电机供电

计算机接口：标准RS232接口

环境条件：

环境温度：-10℃～50℃

相对湿度：<90%

三、性能特点

高精度监测：采用波形检测和付立叶变换方式监测放电电流，确保测试结果精度高。

全触摸液晶屏：超大全图形操作界面，操作简便，无需专业培训。

自动化测量：数据测量在微处理器控制下自动完成，无需人工干预。

分体化设计：外附高压电源，便于现场测试，减少接线工作。

高压保护：试品短路、击穿或高压电流波动时，能迅速切断输出，保护设备安全。

防误操作设计：电压、电流实时监视；接线端子高/低压分明；缓速升压，迅速降压，并伴有声音报警。

抗震性能：独特抗震设计，耐受强烈长途运输震动、颠簸。

高压电缆：耐高压绝缘导线，悬空使用以确保测量精确。

四、使用说明

（一）设备接线方法

将电源线一端接在操作箱的电源输入端，另一端接在电网输出端，接地端接大地网。

将输出线一端接在操作箱的输出端，另一端接试验变压器输入端，接地端接试验变压器接地柱。

将测量航空插头接在操作箱的航空插头上。

（二）设备操作方法

开机自检：

打开电源开关，操作箱进行自检，液晶屏显示中文主菜单开机界面。

几秒钟后，自检完成，显示屏进入操作界面。零位指示灯亮时，表示调压器已归零位，可进行试验。

手动试验：

参数设置：

高压保护电流设置：一般设为6.0mA（范围1-25mA）。

试验电压设置：根据TBP型号选择（如TBP-3.8设为10.0kV，TBP-7.6设为20.0kV等）。

其他参数（保护电压、分压变比、闪络保护判断值等）一般保持出厂设置。

操作步骤：

选择试验电压升压步长。

点击“启动试验”，有高压输出后，按“手动升压”按步长升压。

达到设定电流时，设备记住当前电压值并自动回零，断开主接触器。

可进行多次试验，设备自动计算平均值，并可保存数据。

自动试验：

参数设置：与手动试验类似，部分参数（如间隔时间）在自动试验时生效。

操作步骤：

设置好参数后，点击确定进入自动试验操作界面。

点击“启动试验”，设备自动进行三次试验并记录数据。

试验完毕，设备自动计算平均值，并可保存数据。

历史数据与系统设置：

历史数据：选择所需试验记录，点“打印”即可。

系统设置：用于调整设备高压输出电压和电流的准确度，一般情况下不建议自行调整。
