高压开关柜通电试验台操作手册

一、产品概述

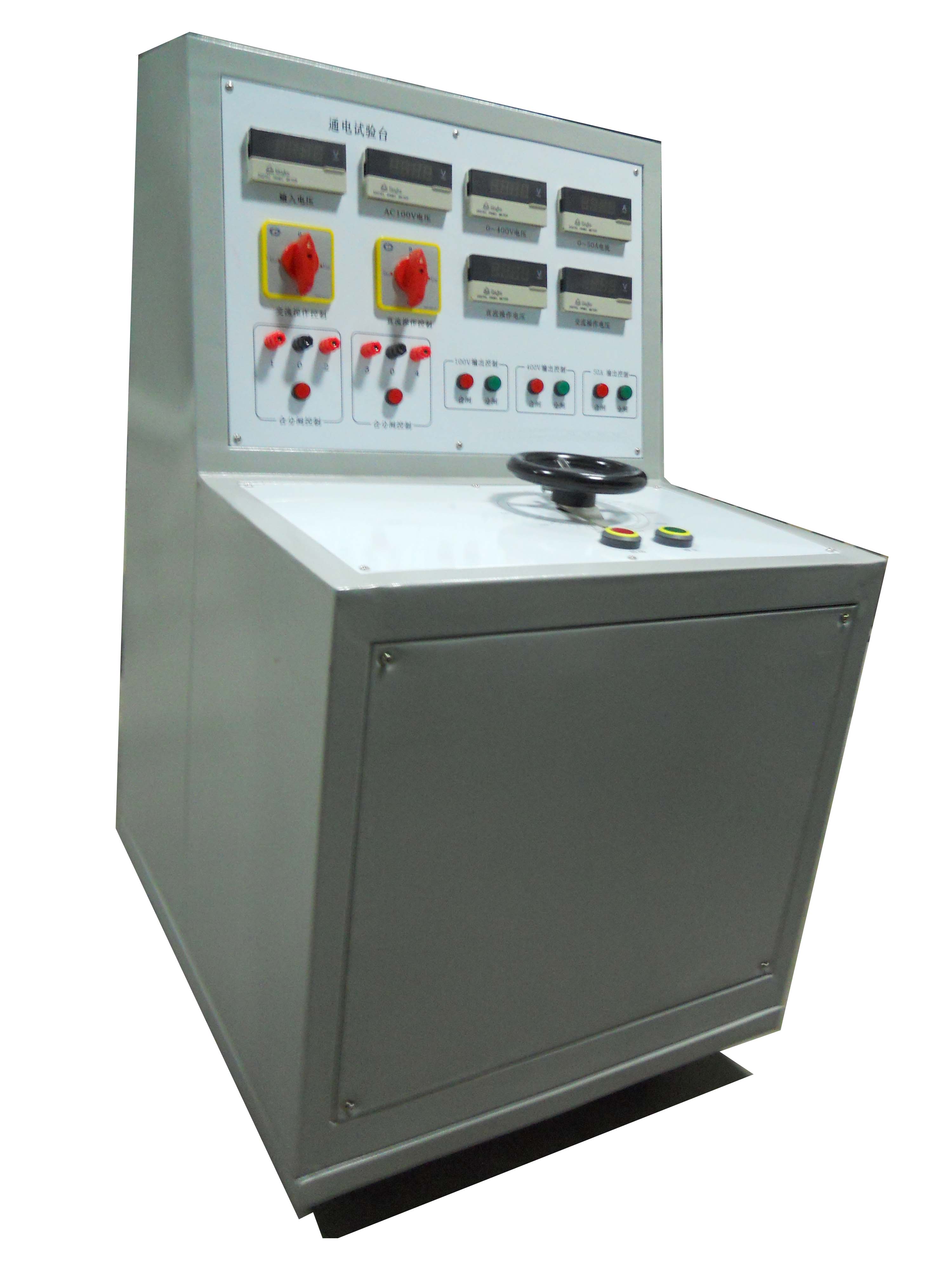

高压开关柜通电试验台专为高低压开关柜生产厂家设计，用于出厂前的各项通电试验。设备可提供交、直流电源，支持三相交流电流、交流电压、直流电压、固定交流/直流电压、分合闸电压等测试功能，提高检测效率，确保产品质量。

二、安全注意事项

接地保护：试验时机壳必须可靠接地，防止触电风险。

操作环境：试验时设备面板及周围不得堆放无关物品，保持通风良好。

电源检查：使用前确认电源电压为 AC380V±10% 50Hz。

防潮防污：设备需防潮、防油污，避免损坏内部元件。

被测设备：试验前确认被测开关柜已正确连接，并与其他带电设备断开。

调压器归零：每次试验前必须将调压器调至零位（逆时针旋至极限）。

互锁限制：

技术参数中第1、5-8项由独立接触器控制，无互锁功能，不可同时使用。

交流合分闸与直流合分闸操作时，仅允许一组输出。

三、功能操作说明

1. 三相交流电流（0-20A）输出操作

调压器归零：逆时针旋转调压手柄至极限（力度适中）。

接通电源：合上背板断路器，检查面板仪表点亮，调节转换开关确认输入三相电压平衡。

启动输出：按下“三相交流电流启动”按钮，启动指示灯亮。

调节电流：顺时针缓慢旋转调压手柄至所需电流值。

试验完成：逆时针旋转调压手柄归零，按下“停止”按钮，指示灯熄灭。

2. 交流电压（0-250V）输出操作

调压器归零：同上。

接通电源：同上。

启动输出：按下“交流电压启动”按钮，启动指示灯亮。

调节电压：顺时针缓慢旋转调压手柄至所需电压值。

试验完成：逆时针旋转调压手柄归零，按下“停止”按钮，指示灯熄灭。

3. 直流电压（0-250V）输出操作

调压器归零：同上。

接通电源：合上断路器，将“固定电压转换开关”调至 0位。

启动输出：按下“直流电压启动”按钮，启动指示灯亮。

调节电压：顺时针旋转调压手柄至所需电压值（在固定直流电压表读取）。

试验完成：逆时针旋转调压手柄归零，按下“停止”按钮，指示灯熄灭。

4. 固定交流电压（380V）输出操作

接通电源：合上断路器，检查输入电压平衡。

启动输出：按下“固定交流电压启动”按钮，接线柱输出 AC380V。

试验完成：按下“停止”按钮，指示灯熄灭。

5. 固定直流电压输出操作

接通电源：合上断路器，检查输入电压平衡。

选择电压：将“固定电压转换开关”调至对应档位：

1位：DC24V

2位：DC48V

3位：DC110V

4位：DC220V

启动输出：按下“固定直流电压启动”按钮，接线柱输出对应电压。

试验完成：按下“停止”按钮，指示灯熄灭。

6. 交流分合闸电压输出操作

调压器归零：同上，并连接分合闸线圈至对应接线柱。

接通电源：同上。

启动输出：按下“交流电压启动”按钮，启动指示灯亮。

调节电压：顺时针旋转调压手柄至所需电压值。

分闸试验：按红色按钮（点动操作），分闸线圈通电。

合闸试验：按绿色按钮（点动操作），合闸线圈通电。

试验完成：逆时针旋转调压手柄归零，按下“停止”按钮，指示灯熄灭。

7. 直流分合闸电压输出操作

调压器归零：同上，并连接分合闸线圈至对应接线柱。

接通电源：合上断路器，将“固定电压转换开关”调至 0位。

启动输出：按下“直流电压启动”按钮，启动指示灯亮。

调节电压：顺时针旋转调压手柄至所需电压值。

分闸试验：按红色按钮（点动操作），分闸线圈通电。

合闸试验：按绿色按钮（点动操作），合闸线圈通电。

试验完成：逆时针旋转调压手柄归零，按下“停止”按钮，指示灯熄灭。

四、维护与保养

定期检查设备接地是否良好。

清洁设备表面，避免油污、灰尘堆积。

长期不用时，切断电源并覆盖防尘罩。

如发现异常（如异味、噪音），立即停机检修。

请严格按照操作规程使用设备，确保人身与设备安全！
