耐压仪说明

一、概述

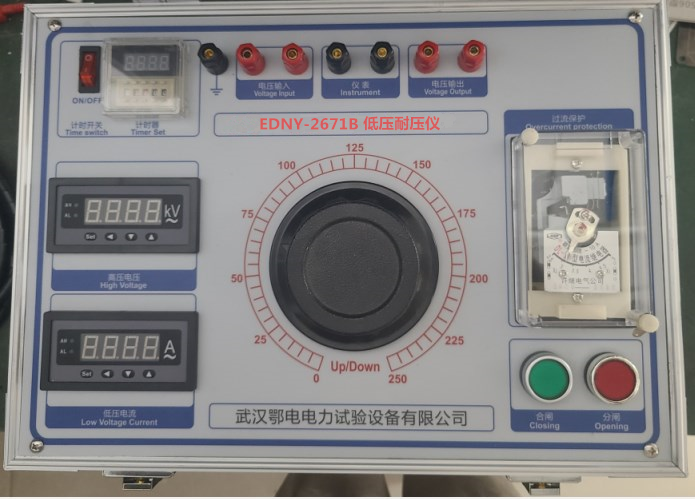

本系列低压耐压仪专为0.5～100KVA试验变压器设计，用于精准调压控制。其核心工作原理在于通过调节自耦调压器的输出电压，确保试验变压器能在其额定电压范围内灵活调整工作电压。该设备集成了高压输出电压表、低压输入电流表、过流保护电路及电动升降压电路，不仅便于用户直观读取试验电压值，还能提供可靠的保护机制，确保试验安全。其设计原理简洁明了，结构紧凑，工作稳定可靠，是进行高压试验的理想选择。

二、使用方法及注意事项

1. 设备匹配与检查

核对试验变压器的绕组额定输出电压，确保与低压耐压仪的规格相匹配，避免因电压不匹配导致的设备损坏或试验不准确。

2. 接线操作

严格按照接线示意图连接试验变压器与低压耐压仪之间的线路，确保连接牢固，避免接触不良或短路现象。

3. 通电准备

接通电源后，观察电源指示灯是否亮起，确认设备已通电。

对于具备预置时间继电器功能的型号（如EDNY-2671-50、100），将其调整至所需时间。

确保调压器处于零位，为升压操作做好准备。

4. 升压操作

顺时针缓慢旋动手轮进行升压（对于EDNY-2671-50、100型号，可通过电动升压按钮实现）。

升压过程中，保持速度均匀，建议按2KV/s的速率升压至所需值，避免电压突变对设备造成冲击。

5. 计时与自动降压（如适用）

开启时间继电器开始计时（仅适用于具备此功能的型号）。

试验结束后，若设备具备自动降压功能，将自动进行降压操作；否则，需手动逆时针旋动手轮至零位。

6. 试验结束与断电

试验完毕后，确保调压器已归零，按停止按钮切断电源。

解除所有接线，整理设备，为下次试验做好准备。

7. 异常处理

试验过程中，如发现异常声响、冒烟或异味等异常情况，应立即停止升压操作。

迅速将电压降至零位，检查设备状态，确认无异常后方可继续试验。

8. 严禁违规操作

严禁在设备正常工作过程中突然切断电源，以免损坏设备或影响试验结果。

9. 维护保养

定期检查调压器碳刷磨损情况，如发现过度磨损，应及时更换同规格电刷，确保设备正常运行。

10. 长期未用设备的处理

对于长期未使用的设备，在重新投入使用前，必须使用兆欧表进行绝缘测量。

确认绝缘阻值不低于0.5MΩ后，方可继续使用，确保设备安全可靠。

11. 遵循规程

使用本产品进行高压试验时，除熟悉本说明书外，还需严格遵守《电气设备预防性试验规程》等相关规程和标准。

确保试验过程规范、安全，保障人员和设备的安全。
