三相大电流发生器说明

一、产品介绍

三相大电流发生器是专为电力部门和工矿企业电气设备试验设计的专用设备，适用于各类开关、电流互感器以及其他电器设备的电流负载试验和升温试验。

本产品依据体积和重量的差异，采用分体式或整体式结构。具备输出电流无极调节、电流上升平稳、负荷变化范围大、工作可靠、操作简便安全等特性，可作为工矿企业进行升流或温升试验的电流源设备。

二、主要技术参数

三相总容量：15KVA

输入电源：三相四线 380V

输入电流：18.5A

输出开口电压：0～6V（相电压可调）

输出电流：0～1000A（可调）

主回路电源连接方式：星形连接

输出电流精度：0.5 级

电流分辨率：1A

三、工作原理

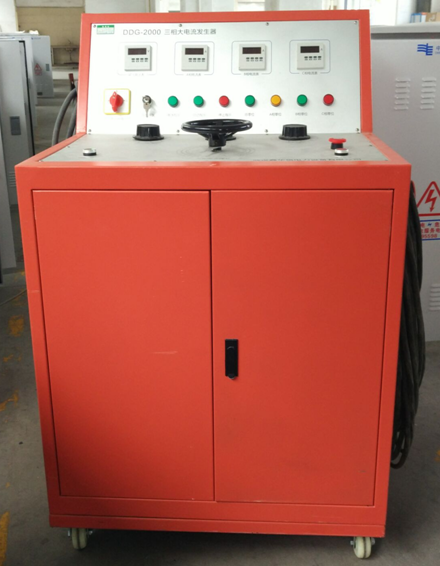

本产品接入工作电源后，通过调节调压器输出电压，即可获得试验所需的大电流。升流控制台主要由 1 个三相 12KVA 接触式调压器、三个 0.5KVA 微调调压器、三个微调变压器以及主令电器元件构成。其面板采用铝合金材质，配备 3 块 1000A 数显表头。

说明：当大电流发生器为一体式结构时，操作台与升流变压器合为一体。

四、使用方法

接线：按照背板接线图连接线路，确保操作台等设备接地良好。

开机准备：接通电源，闭合断路器，各仪表点亮。打开钥匙开关，操作台上的电源指示灯和停止指示灯亮起。将所有调压器调至零位，此时零位指示灯亮起。接着按下启动按钮，启动指示灯亮起，停止指示灯熄灭，升流器进入待升流状态。

调节电流：顺时针均匀旋转三相调压器，将任意一相输出电流调节至所需值。若其他相电流小于所需值，则调整相应相别的微调电流调压器，使各相输出电流均达到所需值。

异常处理：试验过程中，一旦出现异常情况，应立即切断电源，查明原因后再继续试验。

关机操作：试验结束后，必须将所有调压器调回零位，按下停止按钮切断电源。待切断工作电源后，方可拆除试验接线，以确保安全。
