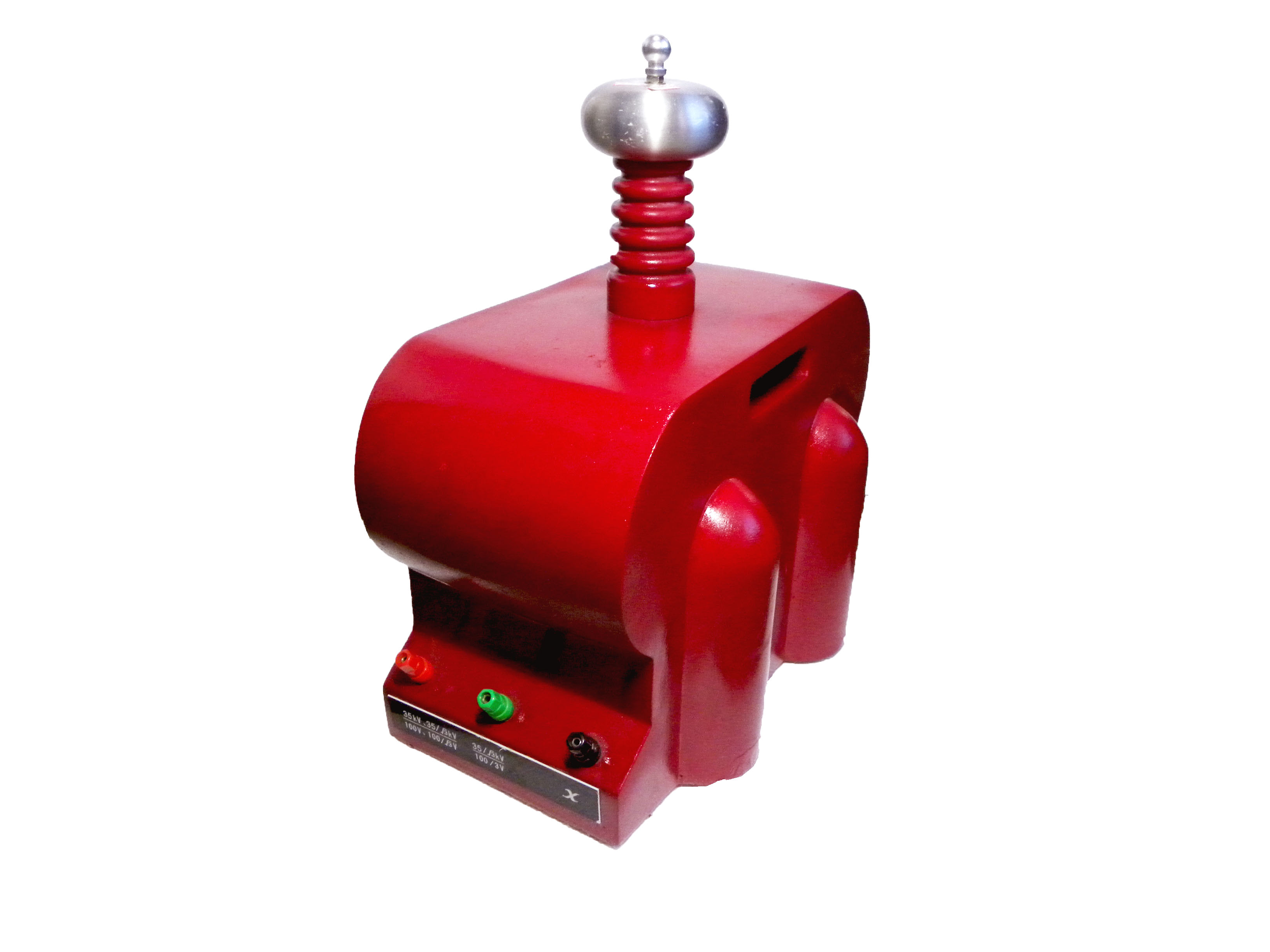

自升压精密电压互感器解析

一、核心特点

高电压等级与高精度

适用于10kV电力系统，满足高压环境下的测量需求。

准确度达0.05级，确保电压测量的极端精确性，适用于校准其他电压互感器或对精度要求严苛的场景（如电力计量、保护装置测试）。

宽范围测量能力

在80%至120%额定电压范围内，比差≤0.05%，角差≤2'，误差极小。

即使在低至20%额定电压时，比差仍≤0.1%，角差≤6'，体现宽范围稳定性。

强带载能力

二次侧可稳定承载0.25VA负荷，整机功率达200VA，适应多种负载条件（如长距离传输、多设备并联）。

结构紧凑与便携性

采用一体化组合式设计，集成升压器与互感器，体积小、重量轻，便于现场操作。

箱体配备滚轮与把手，支持快速移动与吊装，满足基层供电部门灵活部署需求。

二、关键技术指标

额定电压比：10kV/100V、10/√3kV/100/√3V、10/√3kV/100/3V（适应不同接线方式与相位需求）

准确度级别：0.05级（额定负荷下，电压80%-120%Un时，比差≤0.05%，角差≤2'）

功率：200VA（整机）；二次侧额定容量0.25VA（支持小负载高精度测量）

耐压试验：一次绕组：1.2Un（1分钟）；二次绕组对地：2kV（1分钟）

额定频率：50Hz（适配全球主流电网标准）

三、应用场景

电压互感器校验

作为标准设备，校验10kV及以下、准确度0.2级以下的电压互感器，确保电网计量准确性。

电力系统测量

用于高压线路电压监测、继电保护装置测试，提供高精度电压信号输入。

实验室与现场检测

兼顾实验室环境与基层供电部门现场需求，支持快速部署与重复使用。

四、技术优势

绕卷铁心技术

采用无气隙、无对接缝的绕卷铁心，磁性能稳定，降低磁滞损耗，提升精度与误差余量。

一体化设计

集成升压与互感功能，减少外部设备连接，简化操作流程，降低人为误差风险。

高绝缘性能

外壳采用环氧树脂浇注，一体性好，绝缘可靠，适应高压环境长期运行。
