高压电机空载测试系统技术方案

一、系统概述

该系统专为高压电机空载测试设计，支持1140V、3300V、6000V、10000V电压等级，电机容量≤1000kW。系统可完成电压、电流、功率、功率因数、频率等空载参数测试，以及电气强度、绝缘电阻、直流电阻、匝间冲击等综合性能测试。采用工业控制计算机实时操作与数据管理，实现智能化控制、采集、统计及打印功能。

二、系统组成

动力柜（需方自备）

功能：提供低压动力源（380V）。

输入：三相380V交流电；输出：380V至调压器。

三相油浸式电动调压器（需方自备）

输入：380V；输出：0~650V（可调）；容量：300KVA。

作用：调节低压侧电压，为升压变压器提供输入。

三相油浸式升压变压器（需方自备）

输入：380V；输出：10000V（高压侧）。

作用：将低压升至高压，匹配电机测试电压需求。

高压启动柜

结构：柜体尺寸2200mm×1000mm×1500mm（高×宽×深）。

核心元件：

高压隔离开关、高压真空断路器；

电动机综合保护器；

高压电压/电流互感器（用于信号采集）。

指标：额定电压10000V，额定功率300kW。

功能：高压侧通断控制、过载/短路保护、信号隔离与传输。

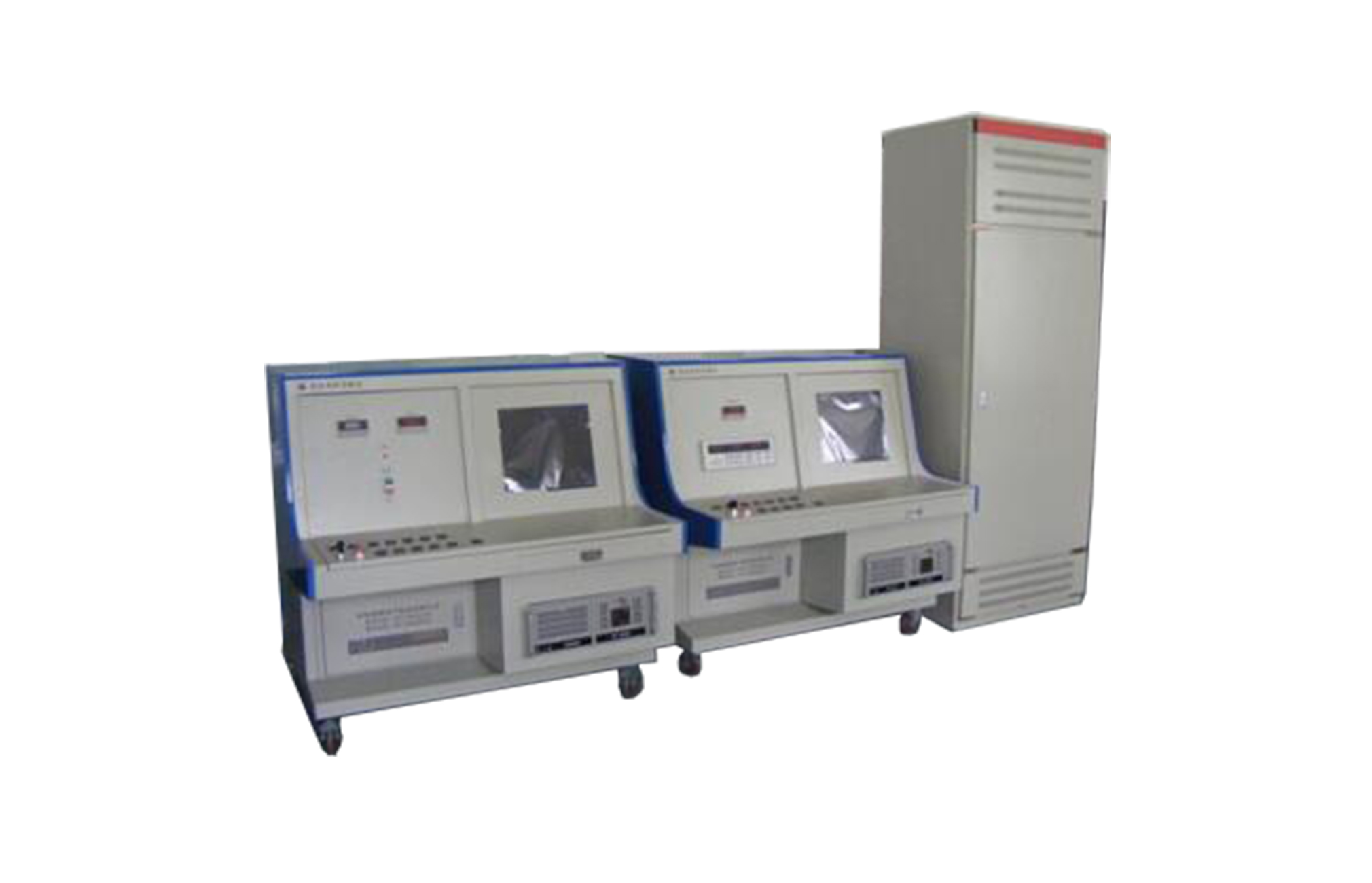

电机空载测试台

结构：卧式操作台，集成多模块化设计。

核心模块：

电压/电流/功率采集模块：实时采集空载参数；

耐压绝缘模块：电气强度（0-5000V/0-500mA）、绝缘电阻（DC500V/1000V，0-500MΩ）；

直流电阻模块：测量范围0.1μΩ-20kΩ，精度0.5级；

匝间模块：峰值电压0-5000V，充电电容0.01μF，精度0.5%；

主控模块：工业控制计算机（工控机）+17寸液晶显示器；

输出设备：HP喷墨打印机、测试系统软件。

功能：数据采集、分析、存储、报表生成及打印。

电线电缆（需方自备）

连接动力柜、调压器、升压变压器及高压柜，需满足高压绝缘要求。

三、系统工作流程

低压侧供电：动力柜输出380V至三相油浸式电动调压器。

调压器调节输出电压（0~650V），输入至升压变压器。

高压侧输出：升压变压器将380V升压至10000V，通过高压启动柜输出至待测电机。

高压柜内互感器采集电压/电流信号，传输至电机测试台。

数据采集与处理：测试台各模块采集空载参数（电压、电流、功率等）及绝缘性能数据。

数据通过通讯接口上传至工控机，由测试软件分析、存储并生成报告。

智能化控制：工控机实现远程操作、参数设置、故障诊断及打印功能。

四、测试项目及指标

耐压（电气强度）：0-5000V，0-500mA，精度±5%

绝缘电阻：DC500V/1000V，0-500MΩ，精度±5%

匝间绝缘：峰值电压0-5000V，充电电容0.01μF，精度±0.5%

直流电阻：0.1μΩ-20kΩ，精度0.5级

空载测试：电压0-500V（外配电压互感器），电流0-40A（外配电流互感器），精度0.5级

五、系统优势

高压适配性强：支持1140V~10000V多电压等级，覆盖中小型高压电机测试需求。

模块化设计：各功能模块独立，便于维护与升级，降低故障率。

高精度测量：关键参数（如匝间绝缘、直流电阻）精度达0.5级，满足严苛测试标准。

智能化操作：工控机集成测试软件，实现自动化测试、数据管理及报表生成，提升效率。

安全可靠：高压启动柜配备综合保护器，确保过载、短路等异常工况下快速切断电源。

六、应用场景

电机制造厂：出厂前高压电机空载性能验证。

电力检修部门：现场高压电机故障诊断与维护。

科研院所：高压电机特性研究与开发测试。

七、选型与配置建议

需方自备设备清单：动力柜、三相油浸式电动调压器、三相油浸式升压变压器、高压电缆。

选型依据：根据电机额定电压/功率选择调压器容量（≥300KVA）及变压器变比。

系统扩展性：可增加温度传感器模块，监测电机运行温升。

支持远程监控接口（如以太网），实现生产线集成。

环境适应性：测试台需配备防尘罩，适应工业现场环境；高压柜需符合IP54防护等级。
