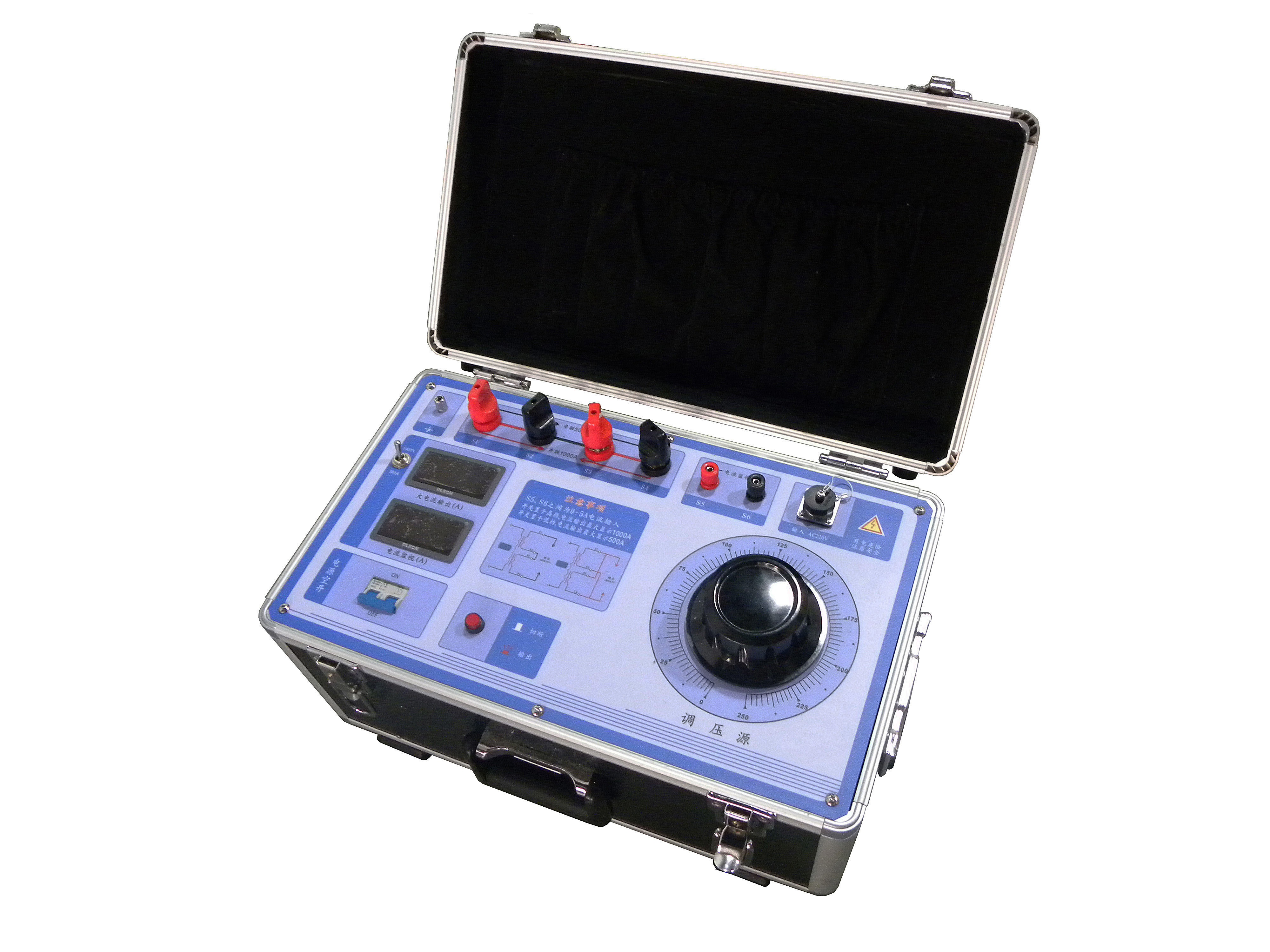

便携式大电流发生器

一、产品概述

便携式大电流发生器是电力、电气行业在调试中需要大电流场所的必需设备，广泛应用于发电厂、变配电站、电器制造厂及科研院所等部门。

工作制：短时或断续工作制

产品特点：体积小、重量轻、使用维修方便

定制服务：可为用户定制开关断路器、母线、连接件、触头等温升发热试验所需的大电流发生器，还可定制三相升流器及带微调平衡功能的设备。

二、主要技术参数

该设备容量按5分钟短时工作制设计。如用于断续工作制，通流时间应为2.5分钟开，关闭10分钟冷却，可按此规律循环。

容量：5KVA

电源电压：AC220V / 50Hz

输出电压：5V（并联）/ 10V（串联）

输出电流：1000A（并联）/ 500A（串联）

外接电源要求：电流不少于20A

三、产品结构及各部分功能

电源输入

外接电源交流220V输入，要求外接电源电流不少于20A。

监视输入

0～5A电流输入，用于监控调压器工作状态。

电流输出

选择串并联连接方式，输出0～1000A大电流。

并联方式：最大输出1000A

串联方式：最大输出500A

电流显示

纽子开关选择1000A档时，电流表最大显示1000A；选择500A档时，电流表最大显示500A。

电源开关

电源空气开关，控制整机通电。

输出启动

合上开关后，按下按钮，内部调压器输入开始工作。

电压调节

按下输出按钮后，通过调压旋钮达到预想的电流值。

四、设备操作说明

第一步：接电检查

接上电源输入航插线，外接电源最好接上空气开关，电流不少于20A，外接电压为AC220V。观察调压器是否在0刻度，不在请手动归零。

第二步：选择接线方式

根据需要选择串联或并联接线方式，接好输出电流线，并拨动电流表旁的纽子开关：

最大输出1000A → 拨动1000A档（并联）

最大输出500A → 拨动500A档（串联）

第三步：升压操作

合上电源空开，按下红色输出按钮，通过调压旋钮来达到预期输出电流值，此时可通过大电流输出表观测所升电流值。

第四步：保持与回零

设备升到电流值后，保持5分钟，然后将调压旋钮回零，再次按下输出按钮使调压器断电停止工作。待调压器冷却10分钟后方可再次工作。

第五步：结束操作

试验结束后，请先断掉外接电源，然后拆掉仪器测试线，注意仪器卫生。

五、工作制说明

短时工作制：连续通流5分钟，适用于一次性温升试验。

断续工作制：通流2.5分钟，关闭冷却10分钟，然后可按此规律循环操作，适用于长时间反复试验。
